Артикул:
DP055F61-PY

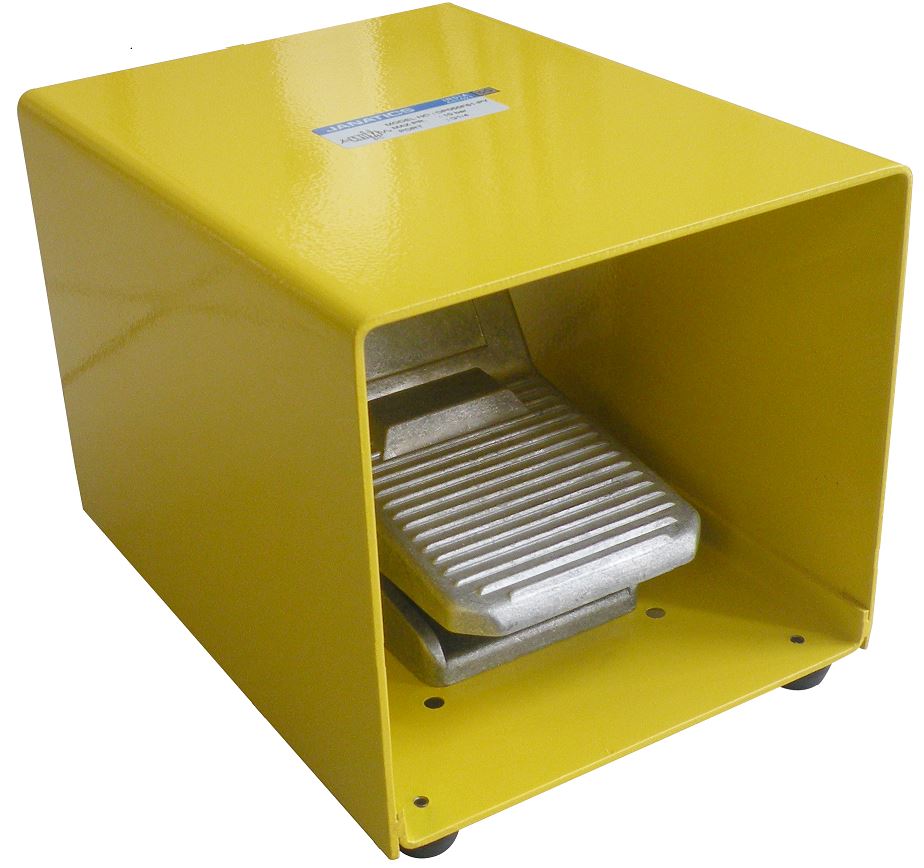

Клапан с ножным управлением — G1/4
Особенности
Клапан- тарельчатый
- высокая надежность;
- быстрое срабатывание;
- компактный размер;
- длительный срок службы.
- удобство работы без физической нагрузки;
- пружинный возврат;
- наличие блокировки.
| Модель | 3/2 | 5/2 | |
|
Размер отверстия |
G1/4 |
||
|
Среда |
Сжатый фильтрованный воздух (с маслом /без масла) |
||
|
Расход @ (1→ 2) (1→ 4) |
600 л/мин |
550 л/мин |
|
|
Диапазон рабочего давления |
0–10 бар |
||
| Температура окружающего воздуха / среды |
5–60° C |
||
|
Материалы конструкции |
Алюминий, сталь, латунь, ацеталь, нитрил |
||
Применение
Данные клапаны используются в качестве направляющих распределителей для управления пневматическими цилиндрами (одинарное или двойное действие).Функция
Клапан 5/2 с ножным управлением, соединенный с пневматическим цилиндром (двойного действия), при однократном нажатии и отпускании заставляет поршень цилиндра перемещаться в прямом направлении и постоянно удерживаться в этом направлении. При повторном нажатии блокировка деактивируется, педаль возвращается назад под действием пружины, и, таким образом, цилиндр возвращается в исходное положение.Аналогичным образом клапан 3/2 с ножным управлением может использоваться для управления цилиндром одностороннего действия.
5/2 Клапан с ножным управлением
| № для заказа |
DP055F61 |
|
Обозначение |
 |
3/2 Клапан с ножным управлением
|
№ для заказа |
DP035F61 |
DP045F61 |
|
Обозначение |
 |
 |
5/2 Клапан с ножным управлением и блокировкой
|
№ для заказа |
DP055L61 |
|
Обозначение |
 |
3/2 Клапан с ножным управлением и блокировкой
|
№ для заказа |
DP035L61 |
DP045L61 |
| Тип |
Нормально открытый |
Нормально закрытый |
|
Обозначение |
 |
 |
Порядок заказа
При заказе клапана с ножным управлением указывайте код для заказа, приведенный в соответствующих таблицах
