Артикул:
GR5136060
Особенности
- Прямой монтаж на отверстия цилиндра/клапана.
- Точная регулировка потока воздуха.
- Наружная резьба (G) с уплотнительным кольцом.
- Элегантная конструкция.
- Регулировка с помощью винта со шлицевой головкой.

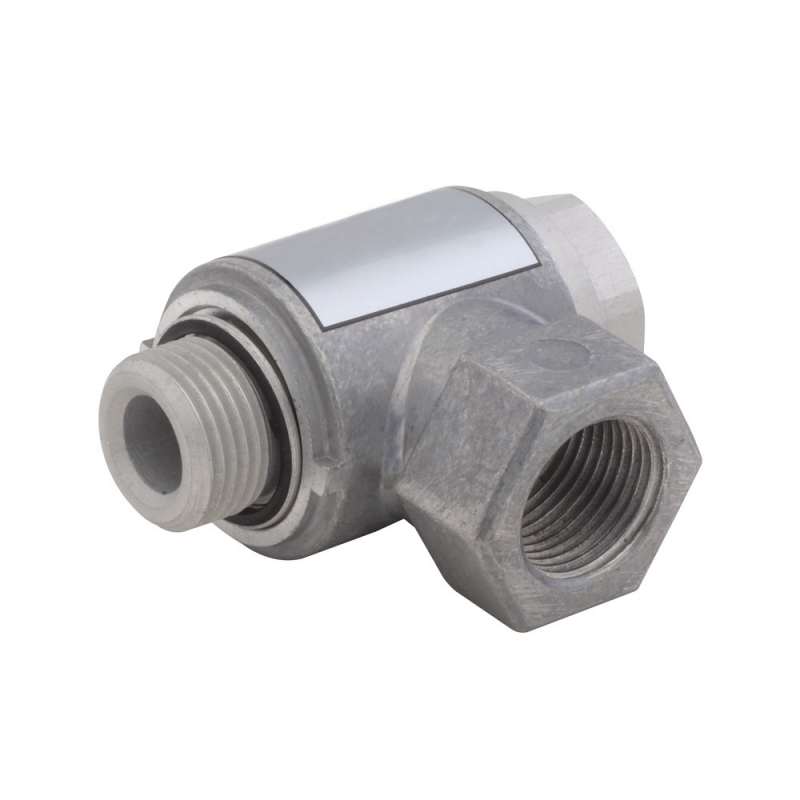

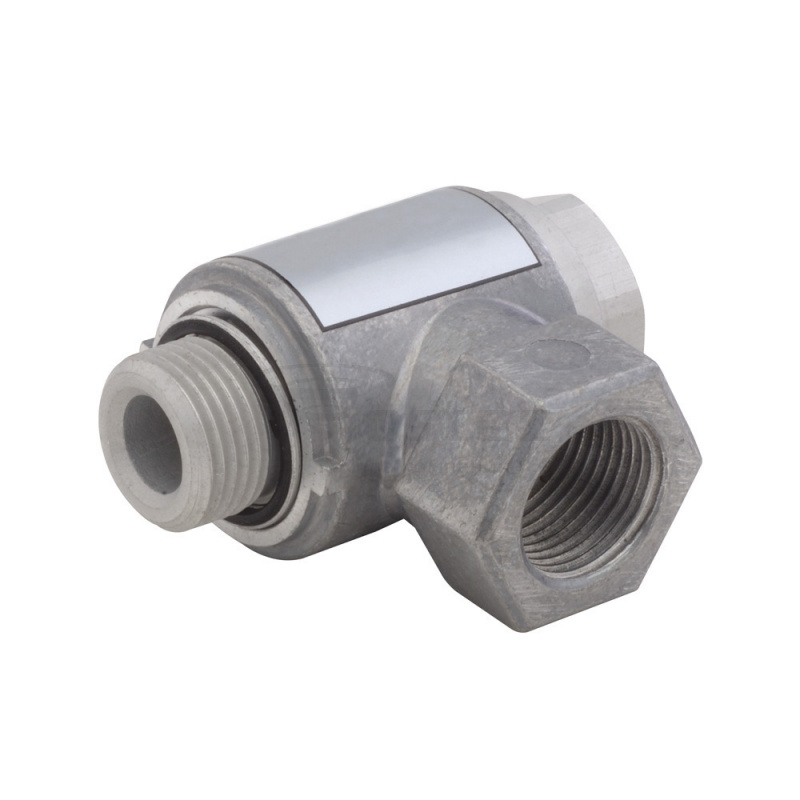

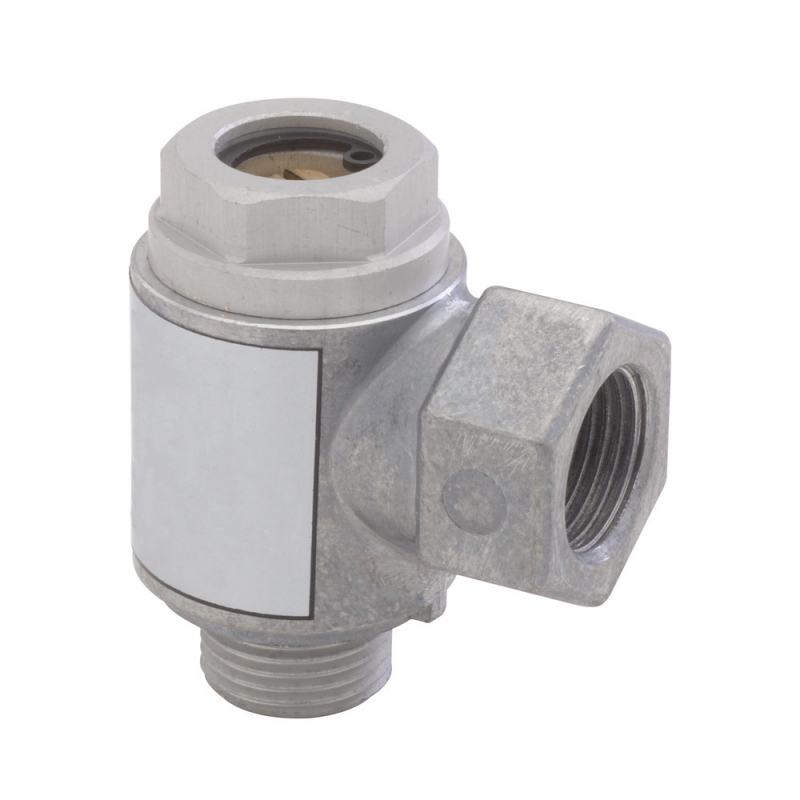

Дроссель — M5, 1/8, 1/4, 3/8, 1/2
|
Тип |
Контроль подачи |
Контроль сброса | |||
|
Модель |
GR1 |
GR5 | |||
|
Свободный поток |
2 → 1 |
1 → 2 |
|||
|
Контролируемый поток |
1 → 2 |
2 → 1 | |||
| Размеры | M5 | G1/8 | G1/4 | G3/8 | G1/2 |
| Кол-во оборотов иглы | 9 | 9 | 9 | 9 | 8 |
| Момент затяжки в Нм | 1,5 | 5,5 | 11 | 20 | 30 |
|
Среда |
Сжатый воздух — сухой / воздушно-масляная смесь |
||||
| Диапазон рабочего давления | 0,5–10 бар | ||||
|
Температура окружающей среды |
5–60° С |
||||
|
Материалы конструкции |
Цинк, латунь, нитрил, алюминий, сталь |
||||
Дроссель — 3/4
|
Тип |
Контроль сброса |
|
№ для заказа |
GR5136464 |
|
Свободный поток |
1 → 2 |
|
Контролируемый поток |
2 → 1 |
| Размеры | G3/4 |
| Кол-во оборотов иглы | 13 |
| Момент затяжки в Нм | 45 |
|
Среда |
Сжатый воздух — сухой / воздушно-масляная смесь |
| Диапазон рабочего давления |
0,5–10 бар |
|
Температура окружающей среды |
5–60° C |
|
Материалы конструкции |
Латунь, нитрил, алюминий |
Функция
Данные клапаны обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении. Доступны два варианта исполнения этих клапанов: а) вариант контроля подачи, и б) вариант контроля сброса.Применение
Данные клапаны используются для регулирования скорости хода поршня в пневматическом цилиндре.
|
№ |
Наружный диаметр применимой трубы |
Резьба |
Шест игр.1 |
Шест игр.2 |
L1 | L2 | L3 | L4 | L5 |
ØD |
|
Свободный мин. расход# л/мин@ |
Контролируемый макс. расход* л/мин |
|
|
T1 |
T2 |
|||||||||||||
|
1 2 |
GR1137070 GR5137070 |
MS | MS | 8 | 9 | 9 | 3,7 | 23 | 12 | 18 | 12 | 80 |
от 0 до 100 |
|
|
3 4 |
GR1136060 GR5136060 |
G1/8 |
G1/8 |
13 | 15 | 12 | 5,5 | 32 | 19,5 | 28,5 | 17,5 | 300 |
от 0 до 400 |
|
|
5 6 |
GR1136161 GR5136161 |
G1/4 |
G1/4 |
17 | 19 | 15 | 8 | 36,5 | 27 | 38,5 | 23 | 650 |
от 0 до 750 |
|
|
7 8 |
GR1136262 GR5136262 |
G3/8 |
G3/8 |
21 | 24 | 19 | 9 | 40,5 | 29,5 | 43,5 | 28 | 1000 |
от 0 до 1500 |
|
|
9 10 |
GR1136363 GR5136363 |
G1/2 |
G1/2 |
24 | 30 | 24 | 13 | 50,3 | 37 | 54 | 34 | 2250 | от 0 до 2750 | |
@ — игла в полностью закрытом состоянии.
# — давление на входе 6 бар и перепад давления 1 бар
Порядок заказа
При заказе клапана регулировки расхода указывайте номер заказа, приведенный в соответствующих таблицах.
Дроссель — 3/4
Особенности
- Прямой монтаж на цилиндр.
- Точная регулировка потока воздуха.
- Наружная резьба (G) с уплотнительной шайбой.
- Элегантная конструкция и отделка.
- Регулировка с помощью винта со шлицевой головкой.
Функция
Данные клапаны обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении.Применение
Данные клапаны используются для регулирования скорости хода поршня в пневматическомцилиндре.
|
Резьба |
Шест игр. 1 |
Шест игр. 2 |
L1 | L2 | L3 | L4 | L5 |
ØD |
|
Свободный мин. расход* л/мин@ |
Контролируемый макс. расход* л/мин |
|
|
T1 |
T2 |
|||||||||||
|
G3/4 |
G3/4 | 30 | 36 | 30,3 | 13,5 | 61,5 | 456 | 66,5 | 43 | 4000 |
от 0 до 5000 |
|
@ — игла в полностью закрытом состоянии.
# — давление на входе 6 бар и перепад давления 1 бар.
