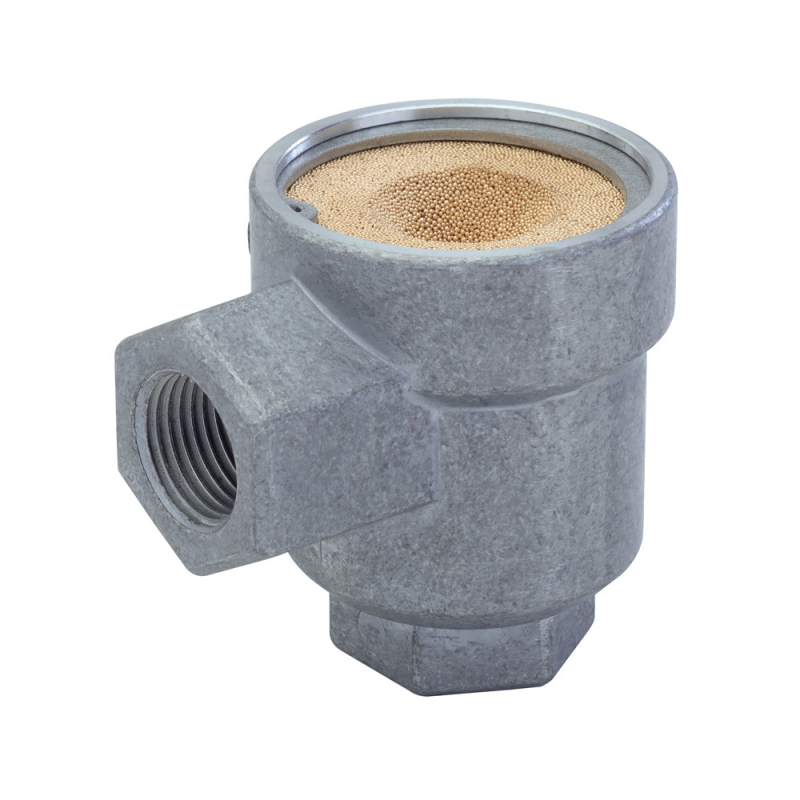

Артикул:
GQ0150
Особенности
- Увеличение скорости работы цилиндра.
- С глушителем/без глушителя.
- Соединение — M5, G1/8, G1/4, G3/8, G1/2.
- Клапан серии GQ01 оснащен глушителем для снижения уровня шума при сбросе.
Технические характеристики
|
Тип |
Тип с глушителем |
Тип без глушителя |
|||||||||
|
Модель |
M5 |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
M5 |
G1/8 |
G1/8 |
G3/8 |
G1/2 |
|
|
Среда |
Сжатый воздух — сухой фильтрованный, воздушно-масляная смесь |
||||||||||
|
Расход (л/мин) |
1 → 2 | 80 | 350 | 1200 | 3250 | 4300 | 800 | 350 | 1200 | 3250 | 4300 |
|
2 → 3 |
300 | 1000 | 3000 | 5500 | 9000 | 150 | 800 | 2000 | 3250 | 4750 | |
|
Шум сброса (дБ) |
80 | 86 | 85 | 83 | 86 | ... | |||||
|
Диапазон рабочего давления (бар) |
От 1 до 10 |
От 0,5 до 10 |
От 1 до 10 |
От 0,5 до 10 |
|||||||
|
Температура окружающей среды |
5–60° С |
||||||||||
|
Материалы конструкции |
Алюминий, нитрил, латунь |
||||||||||
** Давление 6 бар.
Функция
При установке в отверстия цилиндров данные клапаны обеспечивают увеличение скорости работы цилиндров. Отработанный воздух напрямую выводится в атмосферу через большее отверстие, а не через направляющий распределитель.Вариант с глушителем
|
Резьба Т |
ØD1 |
L1 |
L2 |
L3 |
Шестигранник |
№ для заказа |
|
M5x0,8 |
13 | 18 | 12,5 | 23,5 | 8 |
GQ0170 |
|
G1/8 |
26 | 35,5 | 21 | 34,5 | 16 |
GQ0150 |
|
G1/4 |
33 | 46,5 | 27 | 42,5 | 19 |
GQ0151 |
|
G3/8 |
46 | 60 | 35 | 56,5 | 24 |
GQ0152 |
|
G1/2 |
55 | 73 | 42,5 | 68 | 32 |
GQ0153 |
Вариант без глушителя (с резьбой)
|
Резьба Т |
ØD1 |
L1 |
L2 |
L3 |
Шестигр.1 |
Шестигр.2 |
№ для заказа |
|
*M5x0,8 |
13 | 18 | 12,5 | 25 | 8 | 12 |
GQ0270 |
|
#G1/8 |
25 | 35,5 | 21 | 39 | 16 | 14 |
GQ0250 |
|
#G1/4 |
33 | 46,5 | 27 | 50 | 19 | 17 |
GQ0251 |
|
#G3/8 |
46 | 60 | 35 | 67 | 24 | 24 |
GQ0252 |
|
#G1/2 |
55 | 73 | 42,5 | 79 | 32 | 32 |
GQ0253 |
При заказе клапана быстрого выхлопа указывайте номер заказа, приведенный в соответствующих таблицах.
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
