Артикул:
FRC136134-S

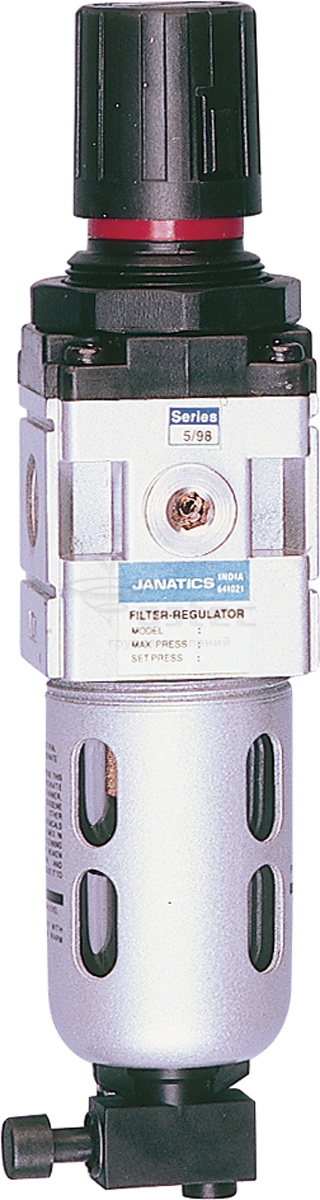

Комбинация фильтра с регулятором c внутренним автоматическим сливом — 1/4, 3/8, 1/2, 3/4, 1 дюйм
– оснащается ручным сливом;
– возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.
– компенсация потока (трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданного давления.
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)
Графики расхода
Графики расхода только для фильтраций 40 мкм.
Пример заказа:
комбинация фильтра с регулятором — размер 3/8 (с отверстием G 3/8) с фильтром 5 мкм, диапазон давления 0,5–7 бар с внутренним автоматическим сливом: № для заказа: FRC 146213-A.
При заказе 3/8 FRC с внутренним автоматическим сливом будет пос тавлена наша стандартная модель FRC146234-A с фильтром 40 мкм, диапазон давления 0,5–10 бар с внутренним автоматическим сливом.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
Особенности
- Модульный.
- Подходит для панельного монтажа.
- Фильтр – бронзовый фильтрующий элемент;
- Внутренний автоматический слив
– оснащается ручным сливом;
– возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.
- Регулятор
– компенсация потока (трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданного давления.
- Хорошие характеристики потока и регулировки.
Технические характеристики
|
Модель |
FRC 14….A |
FRC 15….A |
FRC 17….A |
FRC 17….A |
|
Среда |
Сжатый воздух | |||
|
Размер отверстия |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Расход (л/мин) @ |
1800 | 3000 | 4250 | 5500 |
|
Рабочее давление (бар) |
2–10 | |||
|
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
|||
| Температура окружающего воздуха /среды |
5–50° C |
|||
| Фильтрация# (мкм) |
1, 5, 25, 40 (стандартная), 50, 100 |
|||
| Ёмкость колбы (мл) (при максимальном уровне конденсата) | 35 | 65 | 165 | 165 |
|
Материал колбы |
Поликарбонат | |||
|
Монтаж |
Вертикальный (как на изображении) | |||
|
Материалы конструкции |
Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил | |||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа, манометр | |||
|
Вес (кг) |
0,74 | 1,50 | 2,1 | 2,07 |
# Подробные сведения представлены в графе «Порядок заказа».
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Модель FRC14…-A, FRC15…-A
Модель FRC17…-A
| Модель | W | V | A | B | E | K | F | J | L | T | H1 |
|
FRC14…A |
G3/8 |
G1/8 |
SQ 55 |
272 | 95 | 53 | 40 | 40 | 6,5 | 2 | 60 |
|
FRC15…A |
G1/2 |
G1/8 |
SQ 70 |
335 | 125 | 50 | 50 | 55 | 8,5 | 2 | 85 |
|
FRC17…A |
G3/4 |
G1/4 |
SQ 90 |
368 | 130 | 65 | 70 | 66 | 11 | 5 | 85 |
|
FRC17…A |
G1 |
G1/4 |
SQ 90 |
368 | 130 | 65 | 70 | 66 | 11 | 5 | 85 |
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)
Графики расхода
|
3/8 дюйма FRC |
1/2 дюйма FRC |
 |
 |
|
3/4 дюйма FRC |
1 дюйм FRC |
 |
 |
Порядок заказа
 |
 |
 |
|
 |
 |
|||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
Диапазон давления |
Внутренний автоматический слив |
|||||
|
462 563 764 765 |
G3/8 G1/2 G3/4 G1 |
0 1 2 3 4 5 |
- 1 - 5 - 25 - 40 (стандартное исполнение) - 50 - 100 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) |
|
||
комбинация фильтра с регулятором — размер 3/8 (с отверстием G 3/8) с фильтром 5 мкм, диапазон давления 0,5–7 бар с внутренним автоматическим сливом: № для заказа: FRC 146213-A.
При заказе 3/8 FRC с внутренним автоматическим сливом будет пос тавлена наша стандартная модель FRC146234-A с фильтром 40 мкм, диапазон давления 0,5–10 бар с внутренним автоматическим сливом.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
