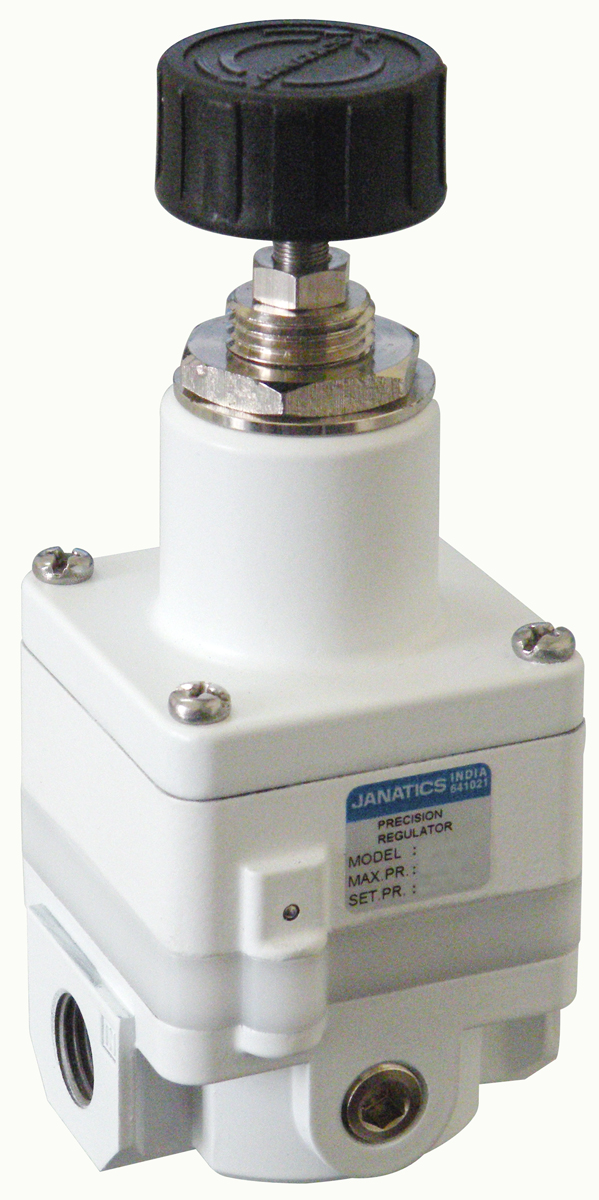

PR15633 Прецизионный регулятор давления, G1/2", 8бар

Особенности

• Точная регулировка давления.

• Характеристика потока, давления и повторяемость, более высокие по сравнению со стандартными регуляторами.
• Отличные показатели разгрузки потока.
• Подходит для панельного и модульного монтажа.
• Мембранный, со сбросом.
• Кронштейн и манометр могут быть установлены либо спереди, либо сзади.
• Предусмотрена установка с изделиями серии F15, FRC15, FS15 и L15.

Технические характеристики

1. При условии отсутствия потока со стороны выпуска. Минимальный перепад давления относительно заданного давления должен быть всегда +1 бар.
2. Полная шкала — максимальное заданное давление продукта.
3. Воздух, сбрасываемый в атмосферу.

Области применения

1. Оборудование пневматического контроля.

2. Медицинское оборудование.
3. Оборудование для испытаний на герметичность.
4. Полировальные машины.
5. Натяжение лент.
6. Измерительные устройства.
7. Роботизированные системы распыления чернил или краски.
8. Защита резервуаров и т. д.

Размер

Крепеж	Манометр
	Диапазон давления, бар	№ для заказа
	0–4	A2PG04
	0–6	A2PG06
№ заказа A2C06	0–8	A2PG08
	0–16	A2PG16

Меры предосторожности

1. Если в магистрали под давлением содержится сточная жидкость или грязь и т. д., диск может засориться, что приведет к неисправности, поэтому в дополнение к воздушному фильтру обязательно используйте коалисцентный фильтр.
2. Никогда не используйте смазочный материал на стороне подачи в регулятор, так как это может повлечь за собой засорение диска и привести к неисправности. Если для конечных устройств требуется смазка, подключите смазочный аппарат на выходной стороне регулятора.
3. Не используйте прецизионный регулятор вне диапазона его характеристик, так как это может привести к поломке (см. технические характеристики).
4. При монтаже выполняйте соединения, соблюдая обозначения отверстий.
5. Воздух обычно высвобождается через выхлопное отверстие. Это необходимый расход воздуха, исходя из конструкции прецизионного регулятора, это в порядке вещей.
6. Обязательно затягивайте контргайку после регулировки давления.
7. Давление подачи является относительно высоким (около 5 бар или более), давление срабатывания является низким (около 1 бар или менее), тогда как при работе на стороне выпуска в атмосферу могут возникать пульсации заданного давления. В подобной ситуации выполняйте работу с максимально сниженным давлением подачи или несколько увеличьте давление срабатывания и ограничьте выпуск.
8. Пропускная способность на выпускной стороне является высокой, и при использовании функции разгрузки будет слышен громкий звук сброса. В связи с этим используйте глушитель, устанавливаемый на отверстие сброса (отверстие СБРОС). Соединение — G1/2.

Характеристики потока		Характеристики разгрузки		Характеристики давления
PR15633	Давление подачи — 10 бар	PR15633	Противодавление — 10 бар	PR15633	Давление подачи — 7 бар Давление срабатывания — 2 бар Расход — 0 л/мин
PR15632	Давление подачи — 7 бар	PR15632	Противодавление — 7 бар	PR15632
PR15631	Давление подачи — 5 бар	PR15631	Противодавление — 5 бар	PR15631

	Размер корпуса и отверстия		Диапазон давления
	563	G1/2	1 2 3	0,1–2 бар 0,1–4 бар 0,1–8 бар
