Артикул:
F17654-MM

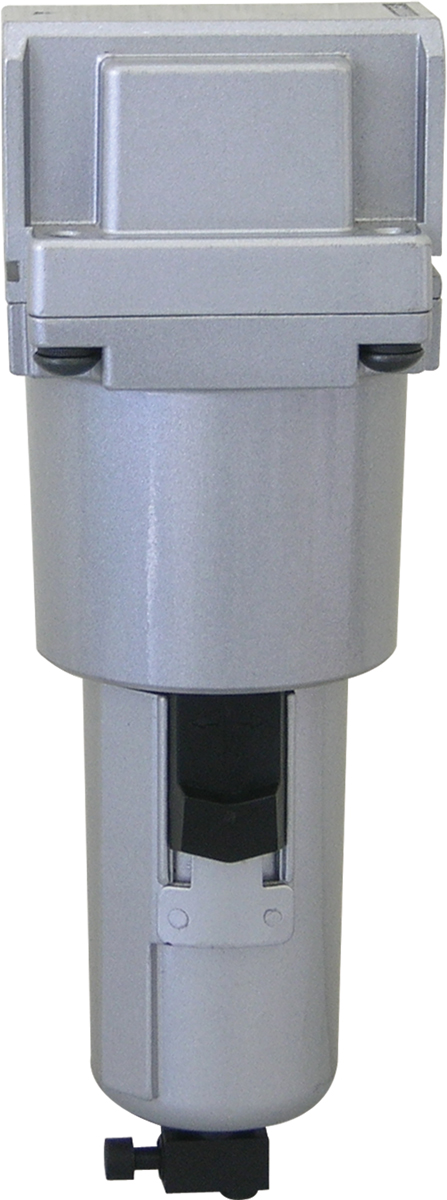

Фильтр с металлической колбой — 1/4, 3/8, 1/2, 3/4, 1 дюйм
@ Давление подачи 6 бар, перепад давления ∆p = 0,3 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Графики расхода только для фильтраций 40 мкм.
* Автоматический слив — только модели G3/8 G1/2, G3/4 и G1/2
Пример заказа:
фильтр — размер 3/8 (с отверстием 3/8 дюйма) на 50 мкм с металлической колбой с автоматическим сливом
— № заказа: F14624-MA.
При заказе фильтра 3/8 дюйма с металлической колбой будет поставлена наша стандартная модель F14623-MM на 40 мкм.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
Особенности
- Для более высокого диапазона давления, выше 10 бар.
- Подходит для модульного монтажа.
- Алюминиевая колба, байонетного типа (только 3/4 и 1 дюйм).
- Ручной слив нажимного типа для удобства работы.
- Также подходит для внутреннего автоматического слива.
- Бронзовый фильтрующий элемент.
Технические характеристики
|
Модель |
F13…M |
F14…M | F15…M | F17…M |
F17…M |
|
Среда |
Сжатый воздух |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/8 |
G3/4 |
G1 |
|
Расход (л/мин) @ |
800 | 2250 | 3500 | 5000 | 6500 |
|
Максимальное давление подачи (бар) |
20 | ||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
| Фильтрация# (мкм) | 1, 5, 25, 40 (стандартная), 50, 100 | ||||
| Ёмкость колбы (мл) (при максимальном уровне конденсата) | 9 | 64 | 90 | 165 | 165 |
|
Материал колбы |
Алюминий |
||||
|
Монтаж |
Вертикальный (как на изображении) |
||||
|
Материалы конструкции |
Алюминий, бронза, сталь, ацеталь, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа |
||||
|
Вес (кг) |
0,20 | 0,45 | 0,85 | 1,47 | 1,43 |
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Применение
Фильтры данного типа используются для химикатов, красок, в фармацевтической, литейной промышленностях и т. д.Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой
Модель F13…M
Модель F14…M и F15…M
Модель F17…M
| Модель | W | A | B | E | K | F | J | L | T |
| F13…M |
G1/4 |
SQ 40 |
115 | 11 | 15 | 30 | 28 | 5,5 | 2 |
|
F14…M |
G3/8 |
SQ 55 |
188 | 14 | 25 | 40 | 40 | 6,5 | 2 |
|
F15…M |
G1/2 |
SQ 70 |
244 | 18 | 25 | 50 | 55 | 8,5 | 2 |
|
F17…M |
G3/4 |
SQ 90 |
265 | 24 | 35 | 70 | 66 | 11 | 5 |
|
F17…M |
G1 |
SQ 90 |
265 | 24 | 35 | 70 | 66 | 11 | 5 |
Графики расхода
|
ФИЛЬТР 1/4 дюйма |
ФИЛЬТР 3/8 дюйма |
 |
 |
|
ФИЛЬТР 1/2 дюйма |
ФИЛЬТР 3/4 дюйма |
 |
 |
|
ФИЛЬТР 1 дюйм |
|
 |
|
Порядок заказа
 |
 |
 |
|
|
||||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
Металлическая колба | Устройство слива | |||||
|
361 462 563 764 765 |
G1/4 G3/8 G1/2 G3/4 G1 |
0 1 2 3 4 5 |
— 1 — 5 — 25 — 40 (стандартное исполнение) — 50 —100 |
M |
Без индикатора уровня |
M А* |
Ручной слив (стандартный) Автоматический слив |
|
фильтр — размер 3/8 (с отверстием 3/8 дюйма) на 50 мкм с металлической колбой с автоматическим сливом
— № заказа: F14624-MA.
При заказе фильтра 3/8 дюйма с металлической колбой будет поставлена наша стандартная модель F14623-MM на 40 мкм.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
