Артикул:
AT0075S061061BS

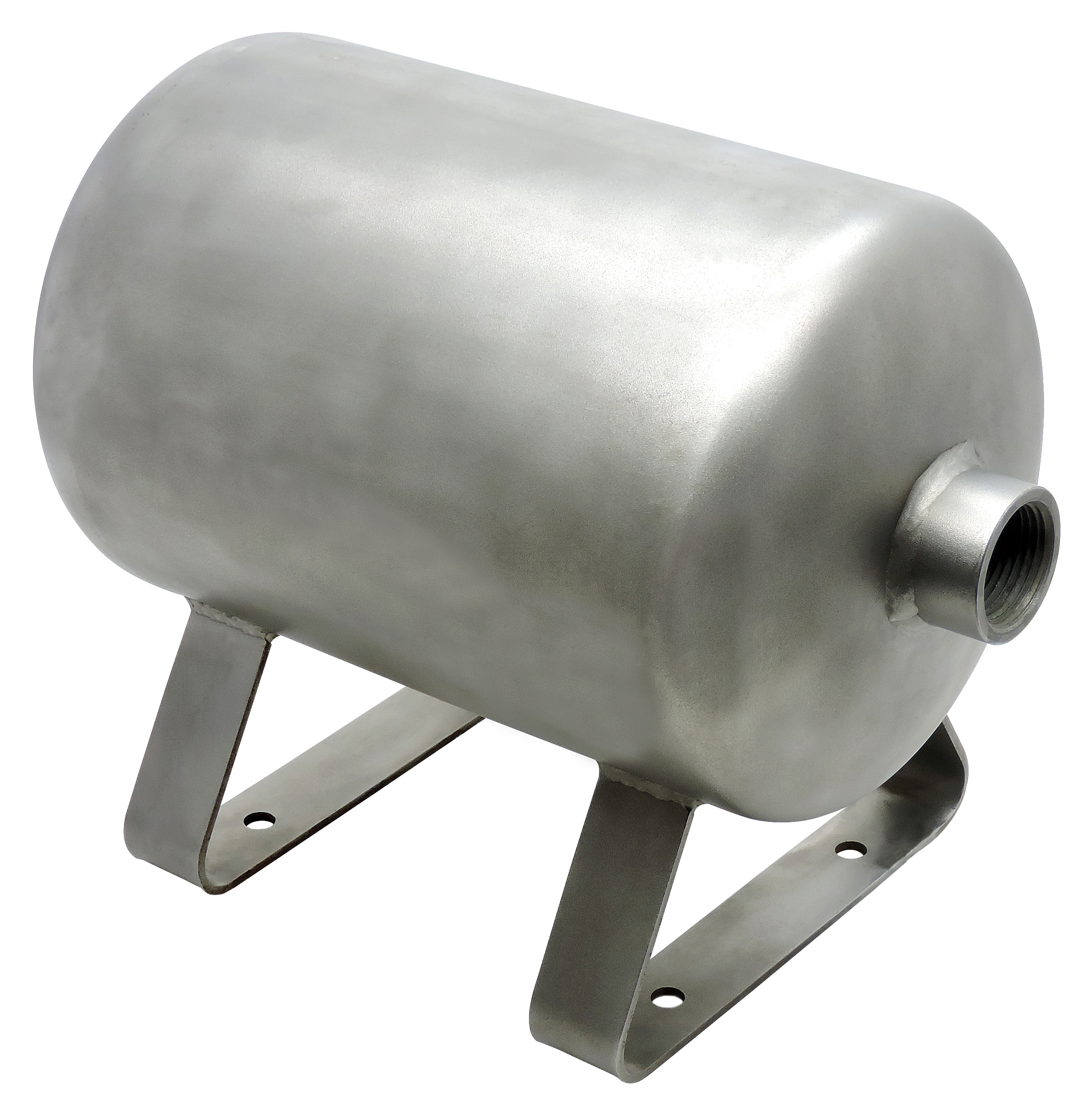

Воздушный ресивер (нержавеющая сталь) — 0,75, 2, 5, 10, 20 л.
* По нестандартным исполнениям просим обращаться к вашему региональному дилеру или в компанию Остек-АртТул
** По исполнениям на другие среды просим обращаться в компанию Остек-АртТул
Особенности
- Воздушный ресивер серии AT
- Привлекательный простой дизайн
- Возможно исполнение со сливным портом
- Материал: коррозионно-стойкая нержавеющая сталь SS304
Применение
- Пневматические тормозные системы железнодорожного подвижного состава, грузового автотранспортаСистемы пневматической подвески автомобильного транспорта
- Сглаживание пульсаций и обеспечение отработки цикла в автоматизации и станках
- Системы приведения оборудования в безопасное состояние при аварийном отключении
- Испытания изделий
Технические характеристики
|
Стандартный размер (L)* |
0,75 | 2 | 5 | 10 |
20 |
||||||
|
Среда |
Сжатый воздух, азот* |
||||||||||
|
Рабочее давление (бар) |
от 0,5 до 16 | ||||||||||
| Температура окружающего воздуха/среды (⁰C) | от -10 до +100 | ||||||||||
|
Резьбовое соединение |
Внутреннее: G – цилиндрическая резьба | ||||||||||
|
Тип монтажа |
Крепление через сквозные отверстия | ||||||||||
| Место установки | Любое | Сливным патрубком вниз | |||||||||
|
Материалы конструкции |
SS304 | ||||||||||
* По нестандартным исполнениям просим обращаться к вашему региональному дилеру или в компанию Остек-АртТул
** По исполнениям на другие среды просим обращаться в компанию Остек-АртТул
на 0,75 и 2 л
| Размер |
ØD1 |
ØD2 |
L1 | L2 | L3 | L4 | T1 | B1 | B2 | H1 | H2 | ØE |
№ для заказа |
||
|
0.75L |
73 |
19 |
250 |
100 |
60 |
15 |
G1/4 | 55 |
42 |
40 |
3 | 4,5 |
AT0075S061061BS |
||
|
2L |
102 |
28 | 330 | 120 | 86 | 17 | G1/2 | 80 | 62 | 56 | 3 | 7 |
AT0200S063063BS |
||
на 5, 10 и 20 л
| Размер |
ØD1 |
ØD2 |
L1 | L2 | L3 | L4 | T1 | T2 | B1 | B2 | H1 | H2 | ØE |
№ для заказа |
||
|
5L |
168 | 40 | 310 | 150 | 30 | 22 | G1 | G3/8 | 172 | 90 | 140 | 3 | 9 |
AT0500S 065065062AS |
||
|
10L |
168 | 40 |
560 |
340 | 30 | 28 | G1 | G3/8 | 182 | 100 | 150 | 3 | 9 |
AT1000S 065065062AS |
||
| 20L | 219 | 40 | 680 | 400 | 40 | 30 | G1 | G3/8 | 202 | 110 | 180 | 3 | 12 | AT2000S 065065062AS | ||
Порядок заказа
При заказе воздушного ресивера указывайте номер заказа, приведенный в соответствующих таблицах
