Артикул:
R13602

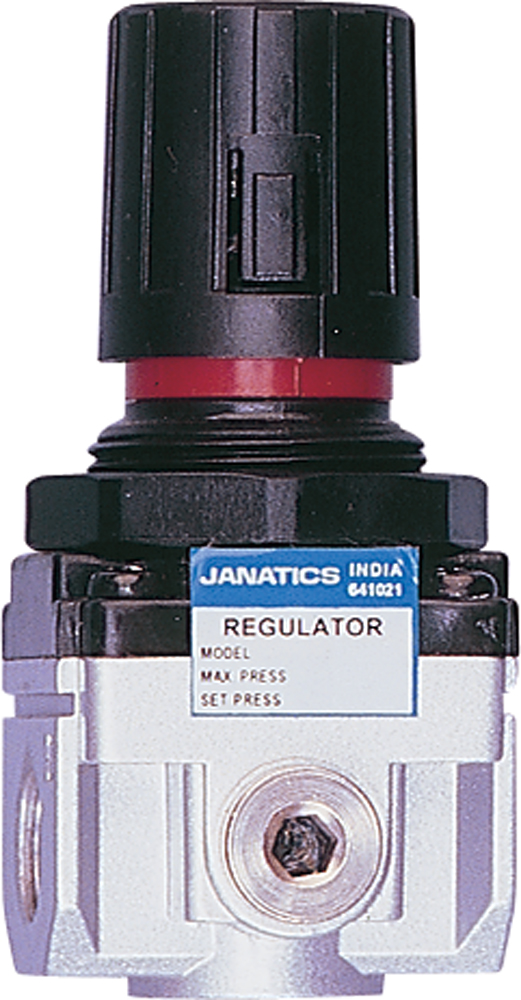

Регулятор давления воздуха — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Технические характеристики
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)
Диам. отверстия под вырез в панели
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа
Графики расхода только для фильтраций 40 мкм.
Пример заказа:
регулятор — размер 3/8 (с отверстием G3/8) с диапазоном давления 0,5–7 бар: № для заказа: R14623.
При заказе регулятора 3/8 будет поставлена наша стандартная модель R14624, G3/8 с диапазоном давления
0,5–10 бар.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
Особенности
- Соответствует стандарту ISO 6953-1.
- Подходит для панельного и модульного монтажа.
- Неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданногодавления.
- Мембранный, редукционного типа.
- Компенсация потока в моделях R14, R15 и R17 (с трубкой Вентури) для ускоренного срабатывания.
- Хорошие характеристики потока и регулировки.
Технические характеристики
|
Модель |
R13 |
R14 |
R15 |
R17 |
R17 |
|
Среда |
Сжатый воздух — фильтрованный |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Расход (л/мин) @ |
600 | 2500 | 4000 | 5000 | 6000 |
|
Максимальное давление подачи (бар) |
15 | ||||
|
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
|
Монтаж |
Любое положение |
||||
|
Материалы конструкции |
Алюминий, латунь, сталь, ацеталь, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа, манометр |
||||
|
Вес (кг) |
0,15 | 0,40 | 0,90 | 1,4 | 1,3 |
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручкуназад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)
Диам. отверстия под вырез в панели
Модель R13, R14, R15
Модель R17
| Модель | W | V | A | B | E |
F |
G |
J | K | L | T |
ØM |
| R13 |
G1/4 |
G1/8 |
SQ 40 |
81 | 13 | 30 | 28 | 28 | 45 | 5,5 | 2 | 31 |
|
R14 |
G3/8 |
G1/8 |
SQ 55 |
135 | 40 | 40 | 40 | 40 | 53 | 6,5 | 2 | 43 |
|
R15 |
G1/2 |
G1/8 |
SQ 70 |
165 | 40 | 50 | 51 | 55 | 62 | 8,5 | 2 | 53 |
|
R17 |
G3/4 |
G1/4 |
SQ 90 |
177 | 47,5 | 70 | 51 | 66 | 65 | 11 | 5 | 53 |
|
R17 |
G1 |
G1/4 |
SQ 90 |
177 | 47,5 | 70 | 51 | 66 | 65 | 11 | 5 | 53 |
Графики расхода
|
РЕГУЛЯТОР 1/4 дюйма |
РЕГУЛЯТОР 3/8 дюйма |
 |
 |
|
РЕГУЛЯТОР 1/2 дюйма |
РЕГУЛЯТОР 3/4 дюйма |
 |
 |
|
РЕГУЛЯТОР 1 дюйм |
|
 |
|
Графики расхода только для фильтраций 40 мкм.
Порядок заказа
|
|
 |
||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
|||
|
361 462 563 764 765 |
G1/4 G3/8 G1/2 G3/4 G1 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) |
|
регулятор — размер 3/8 (с отверстием G3/8) с диапазоном давления 0,5–7 бар: № для заказа: R14623.
При заказе регулятора 3/8 будет поставлена наша стандартная модель R14624, G3/8 с диапазоном давления
0,5–10 бар.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
