Артикул:
PS0107504

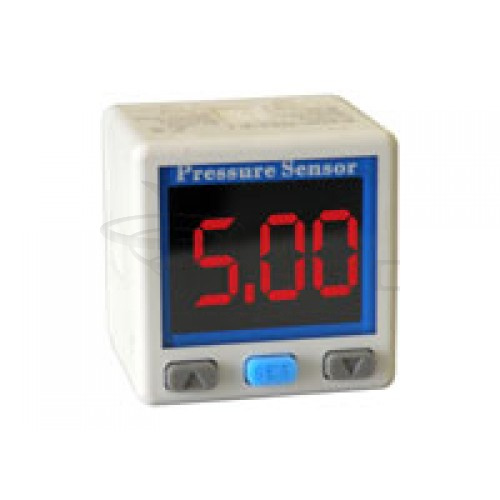

Цифровой датчик давления с двухцветным дисплеем — R1/8
Опциональные запасные части
Порядок заказа
Без кода: Без монтажа
Пример для заказа:
Особенности
- Двухцветный дисплей (красный/зеленый).
- Возможность выбора давления срабатывания (кПа, фунт/кв. дюйм,кгс/см2, бар).
- Как верхний, так и нижний пределы давления могут быть заданы независимо.
- Панельный монтаж.
- Прямой монтаж.
- Версии PNP и NPN.
- Один выход.
Технические характеристики
|
Модель |
PS01, PS20, PS40 | ||||
|
Размер отверстия |
R1/8 |
||||
|
Диапазон номинального давления |
0…10 бар |
||||
|
Диапазон рабочего/ настраиваемого давления |
-1…10 бар |
||||
|
Выдерживаемое давление |
15 бар |
||||
|
Среда |
Воздух, неагрессивные газы, негорючие газы |
||||
|
Разрешение по давлению срабатывания |
МПа |
1 |
|||
|
кгс/см 2 |
0,01 |
||||
|
бар |
0,01 |
||||
|
фнт/кв. дюйм |
0,1 |
||||
|
Напряжение питания |
12–24 В DC ±10%, пульсация (P-P) 10%или менее |
||||
|
Потребление тока |
≤ 45 мА (без нагрузки) |
||||
|
Выход переключателя |
NPN: открытый коллектор на 1 выход Макс. ток нагрузки: 125 мА Макс. напряжение питания: 30 В DC Остаточное напряжение: ≤ 1,5 В (ток нагрузки 125 мА) |
PNP: открытый коллектор на 1 выход Макс. ток нагрузки: 125 мА Макс. напряжение питания: 24 В DC Остаточное напряжение: ≤ 1,5 В (ток нагрузки 125 мА)P |
|||
|
Повторяемость (выход переключателя) |
≤ ±0,2%полной шкалы ±1 деление |
||||
|
Гистерезис |
Режим гистерезиса |
Регулируемый |
|||
|
Режим двухпорогового компаратора |
Фиксированный (3 деления) |
||||
|
Время срабатывания |
≤ 2,5 мс (функция работы в вибрационном режиме: выбор 24 мс, 250 мс, 500 мс, 1000 мс и 1500 мс) |
||||
|
Защита от короткого замыкания на выходе |
Да |
||||
|
7-секционный светодиодный дисплей |
Двухцветный (красный/зеленый) дисплей (частота дискретизации: 5 раз / 1 с) |
||||
|
Точность индикатора |
≤ ±2%полной шкалы ±1 деление (температура окр. среды: 25° С ±3° C) |
||||
|
Индикатор |
Зеленый индикатор выключения |
||||
|
Аналоговый выход (выход напряжения) |
Выходное напряжение: 1–5 В ≤ ±2,5% полной шкалы (в пределах диапазона номинального давления) Линейность: ≤ ±1% полной шкалы Выходное сопротивление: около 1 кОм |
||||
|
Аналоговый выход (выход тока) |
Выходной ток: 4–20 мА ≤ ±2,5% полной шкалы (в пределах диапазона номинального давления) Линейность: ≤ ±1% полной шкалы Максимальное сопротивление нагрузки: 300 Ом при напряжении 12 В 600 Ом при напряжении 24 В Максимальное сопротивление нагрузки: 50 Ом |
||||
|
Окр. среда |
Корпус |
IP40 |
|||
|
|
Диапазон темпер. окр. среды |
Работа: 0…50° C, хранение: -10…60° C (без конденсации или замерзания) |
|||
|
|
Диапазон влажности окр.воздуха |
Работа/хранение: 35…85% мм рт. ст. (без конденсации) |
|||
|
|
Выдерживаемое напряжение |
1000 В AC за 1 мин (между корпусом и питающим проводом) |
|||
|
|
Сопротивление изоляции |
50 мОм /мин (при 500 В DC макс., между корпусом и питающим проводом) |
|||
|
|
Вибрация |
Полная амплитуда 1,5 мм, 10 Гц — 55 Гц — 10 Гц при сканировании в течение 1 минуты, двух часов в каждом направлении осей X, Y и Z |
|||
|
|
Удар |
980 м/с2 (10G), 3 раза, каждый в направлении осей X, Y и Z |
|||
|
Температурная характеристика |
≤ ±2% полной шкалы обнаруживаемого давления (25° C) при темпер. в диапазоне 0…50° C |
||||
|
Питающий провод |
Маслостойкий кабель (0,15 мм2) |
||||
|
Масса изделия |
Около 75 г (с питающим проводом длиной 2 метра) |
||||
График подключения выходного контура
|
NPN + аналоговый выход (напряжения) |
PNP + аналоговый выход (напряжения) |
 |
 |
|
NPN + аналоговый выход (тока) |
PNP + аналоговый выход (тока) |
 |
 |
|
NPN выход |
PNP выход |
 |
 |
Инструкции/размеры для монтажа на панели
1. Крепежный кронштейн
|
Кронштейн 1 |
Кронштейн 2 |
  |
  |
2. Тип панели
|
Переходник для крепления на панели 3 |
Переходник для крепления на панели 4 |
Передняя защитная крышка 2 |
 |
 |
 |
Опциональные запасные части
| № |
Опциональные запасные части |
№ для заказа |
| 1 |
Крепежный кронштейн |
A4C10 |
| 2 |
Переходник для крепления на панели 3 + переходник для крепления на панели 4 |
A4C13 |
| 3 |
Переходник для крепления на панели 3 + переходник для крепления на панели 4 + передняя защитная крышка 2 |
A4C14 |
Порядок заказа
 |
 |
|
|
 |
|
|||||
|
Серия |
Тип переключателя |
Размер отверстия |
Диапазон давления |
Монтаж |
||||||
|
01 |
По напряжению |
06 |
1 NPN выход |
50 |
R1/8 |
4 |
0–10 бар |
A |
Крепежный кронштейн |
|
| 20 |
Версия тока с аналоговым выходом |
08 |
1 PNP выход |
|
|
|
|
B |
Переходник для крепления 40 Без аналогового на панели 3 и 4 |
|
| 40 |
Без аналогового на панели 3 и 4 выхода |
|
|
|
|
|
|
C |
Переходник для крепления на панели 3 и 4 + передняя защитная крышка |
|
- Датчик давления, версия напряжения с аналоговым выходом, 1 NPN выход, размер отверстия R1/8,диапазон давления 0–10 бар с монтажным кронштейном – PS0107504A.
- Датчик давления, версия напряжения с аналоговым выходом, 1 NPN выход, размер отверстия R1/8, диапазон давления 0–10 бар без монтажного кронштейна – PS0107504.
