PS0105504B

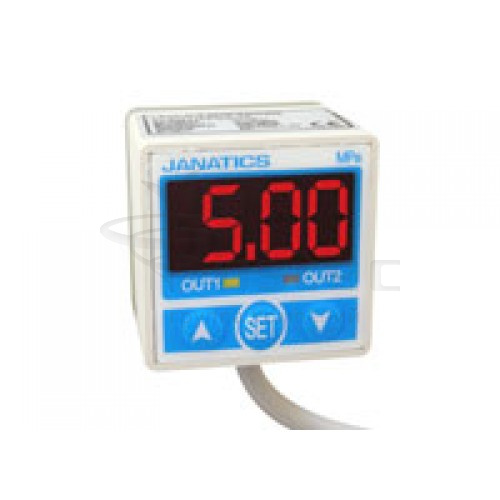

Цифровой датчик давления — R1/8
1. Крепежный кронштейн
Опциональные запасные части
Порядок заказа
Пример для заказа:
Особенности
- Возможность выбора давления срабатывания (МПа, фунт/кв. дюйм, кгс/см2, бар).
- Как верхний, так и нижний пределы давления могут быть заданы независимо.
- Панельный монтаж.
- Прямой монтаж.
- Версии PNP и NPN.
- Два выхода.
Технические характеристики
|
Модель |
PS0101504 |
PS0105504 |
PS0102504 |
PS0106504 |
|
|
Размер отверстия |
R1/8 |
||||
|
Диапазон номинального давления |
0…10 бар |
||||
|
Диапазон рабочего/ настраиваемого давления |
-1…10 бар |
||||
|
Выдерживаемое давление |
в 1,5 раза выше диапазона номинального давления |
||||
|
Среда |
Воздух | ||||
|
Разрешение по давлению срабатывания |
МПа |
0,001 |
|||
|
кгс/см 2 |
0,01 |
||||
|
бар |
0,01 |
||||
|
фнт/кв. дюйм |
0,1 |
||||
|
Напряжение питания |
12–24 В DC ±10%, Пульсация (P-P) 10%или менее |
||||
|
Потребление тока |
≤ 55 мА |
||||
|
Выход переключателя |
NPN: открытый коллектор на 2 выхода Макс. ток нагрузки: 80 мА Макс. напряжение питания: 30 В DC Остаточное напряжение: ≤ 1 В (ток нагрузки 80 мА) |
PNP: открытый коллектор на 2 выхода Макс. ток нагрузки: 80 мА Макс. напряжение питания: 24 В DC Остаточное напряжение: ≤ 1 В (ток нагрузки 80 мА) |
|||
|
Повторяемость (выход переключателя) |
≤ ±0,2%полной шкалы ±1 деление |
||||
|
Гистерезис |
Режим гистерезиса |
Регулируемый |
|||
|
Режим двухпорогового компаратора |
Фиксированный (3 деления) |
||||
|
Время срабатывания |
≤ 2,5 мс (функция работы в вибрационном режиме: выбор 24 мс, 192 мс и 768 мс) |
||||
|
Защита от короткого замыкания на выходе |
Да |
||||
|
7-секционный светодиодный дисплей |
Цифровой светодиод. дисплей 3½ дюйма (частота дискретизации: 5 раз / 1 с) |
||||
|
Точность индикатора |
≤ ±2%полной шкалы ±1 деление (температура окружающей среды: 25° С ±3° C) |
||||
|
Индикатор |
Зеленый светодиод (ВЫХОД 1) Красный светодиод (ВЫХОД 2) |
||||
|
Аналоговый выход (Только тип PS0101504, PS0102504) |
Выходное напряжение: 1–5 В ≤ ±2,5% (в пределах диапазона номин. давления) Линейность: ≤ ±1% полной шкалы |
||||
|
Окружающая среда |
Корпус |
IP40 |
|||
|
|
Диапазон темпер. окр. среды |
Работа: 0…50° C, хранение: -20…60° C (без конденсации или замерзания) |
|||
|
|
Диапазон влажности окр.воздуха |
Работа/хранение: 35…85% мм рт. ст. (без конденсации) |
|||
|
|
Выдерживаемое напряжение |
1000 В AC за 1 мин (между корпусом и питающим проводом) |
|||
|
|
Сопротивление изоляции |
50 мОм /мин (при 500 В DC макс., между корпусом и питающим проводом) |
|||
|
|
Вибрация |
Полная амплитуда 1,5 мм, 10 Гц — 55 Гц — 10 Гц при сканировании в течение 1 минуты, двух часов в каждом направлении осей X, Y и Z |
|||
|
|
Удар |
980м/с 2 (100G), 3 раза, каждый в направлении осей X, Y и Z |
|||
|
Температурная характеристика |
≤ ±2% полной шкалы обнаруживаемого давления (25° C) при темпер. в диапазоне 0…50° C |
||||
|
Питающий провод |
Маслостойкий кабель (0,15 мм 2 ) |
||||
|
Масса изделия |
Около 105 г (с питающим проводом длиной 2 метра) |
||||
График подключения выходного контура
|
PS0101504 - 2 NPN + аналоговый выход |
PS0102504 - 2 PNP + аналоговый выход |
 |
 |
|
PS0105504 - 2 NPN выход |
PS0106504 - 2 PNP выход |
 |
 |
Инструкции/размеры для монтажа на панели
 |
 |
1. Крепежный кронштейн
|
Кронштейн 1 |
Кронштейн 2 |
  |
  |
2. Тип панели
|
Переходник для крепления на панели 1 |
Переходник для крепления на панели 1 |
Передняя защитная крышка |
 |
 |
 |
Опциональные запасные части
| № |
Опциональные запасные части |
№ для заказа |
| 1 |
Крепежный кронштейн |
A4C10 |
| 2 | Переходник для крепления на панели 1 + переходник для крепления на панели |
A4C11 |
| 3 | Переходник для крепления на панели 1 + переходник для крепления на панели 2 + передняя защитная крышка |
A4C12 |
Порядок заказа
 |
 |
|
|
 |
|
|||||
|
Серия |
Тип переключателя |
Размер отверстия |
Диапазон давления |
Монтаж |
||||||
|
01 |
По напряжению |
01 |
2 NPN выхода + 1 аналоговый выход |
50 |
R1/8 |
4 |
0–10 бар |
A |
Крепежный кронштейн |
|
|
|
|
02 |
2 PNP выхода + 1 аналоговы выход B |
|
|
|
|
B |
Переходник для крепления 05 2 NPN выхода на панели 1 и 2 |
|
|
|
|
05 |
2 NPN выхода |
|
|
|
|
C |
Переходник для крепления на панели 1 и 2 + передняя защитная крышка |
|
|
|
|
06 |
2 PNP выхода |
|
|
|
|
|
|
|
- Датчик давления, версия по напряжению, 2 NPN выхода + 1 аналоговый выход, размер отверстия R1/8, диапазон давления 0–10 бар без монтажного кронштейна — PS0101504A.
- Датчик давления, версия по напряжению, 2 NPN выхода + 1 аналоговый выход, размер отверстия R1/8, диапазон давления 0–10 бар без монтажа — PS0101504.
