Артикул:
F17651-A

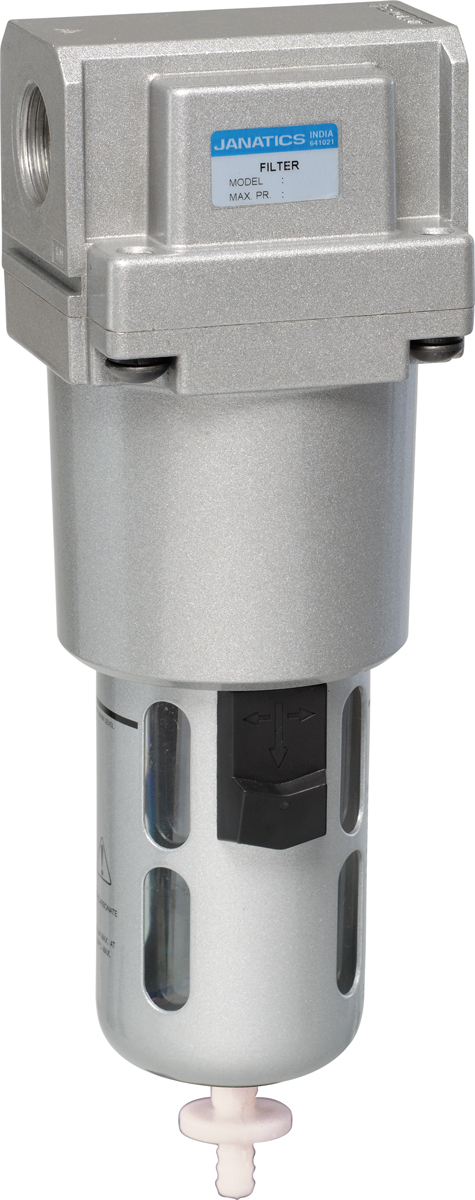

Ввоздушный фильтр с внутренним автоматическим сливом — 3/8, 1/2, 3/4, 1 дюйм
@ Давление подачи 6 бар, перепад ∆р = 0,3 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Графики расхода только для фильтраций 40 мкм.
Пример заказа:
фильтр — размер 3/8 (с отверстием G 3/8) с фильтром 50 мкм и внутренним автоматическим сливом:
№ для заказа: F14624-A. При заказе фильтра 3/8 с внутренним автоматическим сливом будет поставлена
наша стандартная модель F14623-А с фильтром 40 мкм и внутренним автоматическим сливом.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
Особенности
- Подходит для модульного монтажа
- Стальная защита колбы, байонетного типа.
- Внутренний автоматический слив
- поплавкового типа, без необходимости электрического подключения;
- оснащается ручным сливом;
- возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.
- Бронзовый фильтрующий элемент.
Технические характеристики
|
Модель |
F14….A |
F15….A |
F17….A |
F17….A |
|
Среда |
Сжатый воздух |
|||
|
Размер отверстия |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Расход (л/мин) @ |
2250 | 3500 | 5000 | 6500 |
|
Рабочее давление (бар) |
2–10 |
10 | ||
| Температура окружающего воздуха /среды | 5–50° C | |||
| Фильтрация# (мкм) | 1, 5, 25, 40 (стандартная), 50, 100 | |||
| Ёмкость колбы (мл) (при максимальном уровне конденсата) | 35 | 65 | 165 | 165 |
|
Материал колбы |
Поликарбонат |
|||
|
Монтаж |
Вертикальный (как на изображении) |
|||
|
Материалы конструкции |
Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
|||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа, манометр |
|||
|
Вес (кг) |
0,49 | 0,86 | 1,4 | 1,3 |
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов .
Модель F14…A, F15…A
Модель F17…A
| Модель | W | A | B | E | K | F | J | L | T | H1 |
|
F14…A |
G3/8 |
SQ 55 |
190 | 14 | 25 | 40 | 40 | 6,5 | 2 | 55 |
|
F15…A |
G1/2 |
SQ 70 |
230 | 18 | 25 | 50 | 55 | 8,5 | 2 | 80 |
|
F17…A |
G3/4 |
SQ 90 |
260 | 24 | 35 | 70 | 66 | 11 | 5 | 80 |
|
F17…A |
G1 |
SQ 90 |
260 | 24 | 35 | 70 | 66 | 11 | 5 | 80 |
Графики расхода
|
ФИЛЬТР 3/8 дюйма |
ФИЛЬТР 1/2 дюйма |
 |
 |
|
ФИЛЬТР 3/4 дюйма |
ФИЛЬТР 1 дюйм |
 |
 |
Порядок заказа
 |
 |
 |
— |
 |
||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
Внутренний автоматический слив |
||||
|
462 563 764 765 |
G3/8 G1/2 G3/4 G1 |
0 1 2 3 4 5 |
— 1 — 5 — 25 — 40 (стандартное исполнение) — 50 —100 |
|
||
фильтр — размер 3/8 (с отверстием G 3/8) с фильтром 50 мкм и внутренним автоматическим сливом:
№ для заказа: F14624-A. При заказе фильтра 3/8 с внутренним автоматическим сливом будет поставлена
наша стандартная модель F14623-А с фильтром 40 мкм и внутренним автоматическим сливом.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
