Артикул:
AC100-M124S-PVC-2M
Расходомер – G3/4
Особенности
- 2-строчный ЖК-дисплей для отображения расхода и полного израсходованного количества
- Быстрый отклик
- Аналоговый выход для контроля расхода
Применение
- Учет сжатого воздуха
- Контроль утечек
Технические характеристики
|
Модель |
FM166431X-WX |
||||||
|
Рабочая среда |
Сжатый воздух, фильтрованный, без масла |
||||||
|
Размер портов |
G3/4 |
||||||
|
Измерительный диапазон расхода |
от 60 до 3000 л/мин | ||||||
|
Максимальное рабочее давление |
8 бар |
||||||
|
Рабочая среда |
Сжатый воздух |
||||||
|
Электропитание |
Напряжение |
=24 В ±10 % |
|||||
|
Потребляемая мощность |
3 Вт | ||||||
|
Потребляемый ток |
0,125 А при напряжении 24 В | ||||||
|
Аналоговый выход |
Напряжение |
0–10 В (выходное сопротивление 10 кОм), точность выходного сигнала ±3 % от ВПИ | |||||
|
Ток |
4–20 мА (выходное сопротивление 270 Ом), точность выходного сигнала ±3 % от ВПИ |
||||||
|
Точность |
±6 % от ВПИ или меньше | ||||||
|
Воспроизводимость |
±1 % от ВПИ или меньше |
||||||
|
Монтажное положение |
Горизонтальное |
||||||
|
Масса |
1,750 кг |
||||||
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока воздуха.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистых условиях.
- Ниппели с конической резьбой (R) необходимо подматывать фторопластовой лентой. Затягивая ниппель, убедитесь, что фрагменты фторопластовой ленты не попали в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Устанавливать расходомер в трубопровод необходимо после фильтра 40 мкм и коалесцентного фильтра 0,1 мкм соответственно, с соответствующей конфигурацией трубопроводов, длина прямого участка трубопровода должна быть не менее 300 мм, по стандарту ISO 6358.
Принадлежности
|
Модель FM166431X-WX |

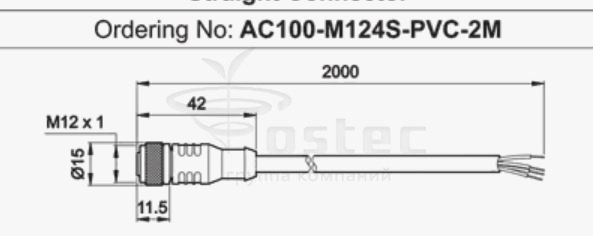

Прямая ответная часть разъема с кабелем |
 |
|
|
|
№ модели AC100-М124S-PVC-2M |
Монтажное положение
|
Кронштейн |
Принадлежности |
 |
|
|
№ модели A90321 |
№ модели A90328 |
Порядок заказа
| FM1 |
664 |
3 |
1 | 1 | W | 2 | ||||||||
|
|
Размер корпуса и присоединительный размер |
|
Измерительный диапазон |
Рабочая среда | Ед. изм. |
Рабочее напряжение |
Выходной сигнал |
|||||||
|
|
664 G3/4 |
3 60–3000 л/мин |
1 Сжатый воздух | 1 л/мин |
W =24 В |
1 Напряжение пост. 0–10 В |
||||||||
|
|
2 куб. футы/мин |
|
|
2 4–20 мА |
||||||||||
Порядок заказа
Расходомер, размер портов G3/4, измерительный диапазон 60–3000 л/мин, для сжатого воздуха, с индикацией расхода в куб. фт/мин, напряжение питания =24 В, выходной сигнал 4–20 мA: FM1664312-W2
