Артикул:
FRLM156304/W

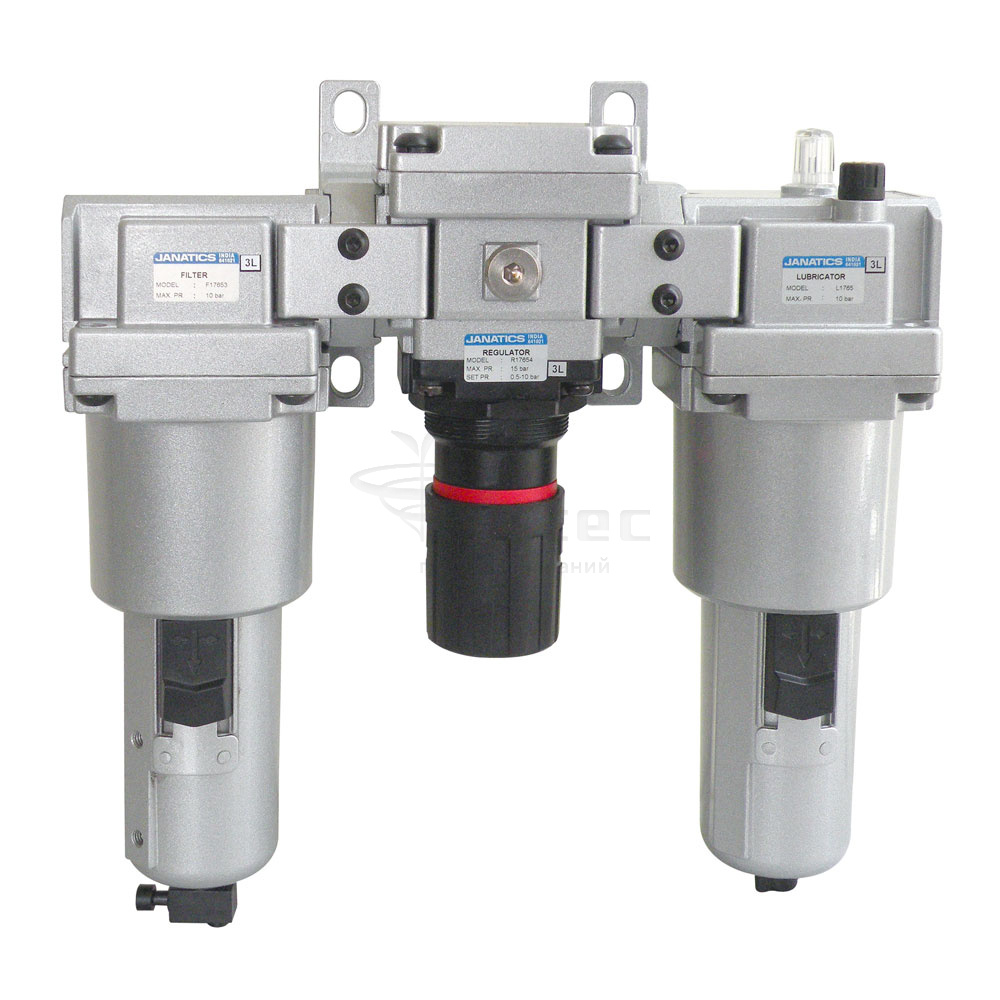

Фильтр+Регулятор+Маслораспылитель — G1/4, 3/8, 1/2, 3/4, 1
Фильтр, регулятор и маслораспылитель легко снимаются/монтируются без нарушения целостности трубопровода.
– ручной слив нажимного типа для удобства работы.
– компенсация потока (трубкой Вентури) в моделях FRLM14, FRLM15 и FRLM17 для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
Модель FRLM1361, FRLM1462, FRLM1563
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Графики расхода только для фильтраций 40 мкм.
Пример заказа:
модульный фильтр, регулятор и маслораспылитель — 3/8 (с размером отверстия G3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар: № для заказа: FRLM 146213.
При заказе FRLM 3/8 будет поставлена наша стандартная модель FRLM146234 с фильтром 40 мкм и диапазоном давления 0,5–10 бар.
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Фильтр, регулятор и маслораспылитель легко снимаются/монтируются без нарушения целостности трубопровода.
Особенности
- Модульный тип для простого и быстрого обслуживания.
- Подходит для настенного монтажа.
- Фильтр
– ручной слив нажимного типа для удобства работы.
- Регулятор
– компенсация потока (трубкой Вентури) в моделях FRLM14, FRLM15 и FRLM17 для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
- Лубрикатор
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
- Стальной кожух колбы, байонетного типа на моделях FRLM14, FRLM15 и FRLM17 и резьбового типа на модели FRLM13.
- Хорошие характеристики потока и регулировки.
Модель FRLM1361, FRLM1462, FRLM1563
Модель FRLM1764, FRLM1765
| Модель | W | V | A | B | E | F | GØ | J | L | T | H1 | H2 | H3 |
|
FRLM 13 |
G1/4 |
G1/8 |
200 | 170 | 68 | 35 | 28 | 50 | 7 | 7 | 50 | 35 | 52 |
|
FRLM 14 |
G3/8 |
G1/8 |
250 | 220 | 95 | 45 | 40 | 70 | 7 | 7 | 55 | 45 | 69 |
|
FRLM 15 |
G1/2 |
G1/8 |
280 | 280 | 125 | 55 | 51 | 90 | 9 | 9 | 80 | 45 | 86 |
|
FRLM 137 |
G3/4 |
G1/4 |
366 | 366 | 130 | 70 | 51 | 100 | 12 | 10 | 80 | 45 | 105 |
|
FRLM 17 |
G1 |
G1/4 |
366 | 366 | 130 | 70 | 51 | 100 | 12 | 10 | 80 | 45 | 105 |
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)Графики расхода
|
1/4 дюйма FRLM |
3/8 дюйма FRLM |
 |
 |
|
1/2 дюйма FRLM |
3/4 дюйма FRLM |
 |
 |
|
1 дюйм FRLM |
|
 |
|
Порядок заказа
 |
 |
 |
|
|||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
Диапазон давления |
||||
|
361 462 563 764 765 |
G1/4 G3/8 G1/2 G3/4 G1 |
0 1 2 3 4 5 |
- 1 - 5 - 25 - 40 (стандартное исполнение) - 50 - 100 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) |
|
модульный фильтр, регулятор и маслораспылитель — 3/8 (с размером отверстия G3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар: № для заказа: FRLM 146213.
При заказе FRLM 3/8 будет поставлена наша стандартная модель FRLM146234 с фильтром 40 мкм и диапазоном давления 0,5–10 бар.
Технические характеристики
|
Модель |
FRLM 13 |
FRLM 14 |
FRLM 15 |
FRLM 17 |
FRLM 17 |
|
Среда |
Сжатый воздух |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Расход (л/мин) @ |
500 | 2000 | 3500 | 3500 | 5000 |
|
Максимальное давление подачи (бар) |
10 | ||||
|
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
|
Фильтрация # (мкм) |
1, 5, 25, 40 (стандартная), 50, 100 |
||||
| Мин. рабочий расход (л/мин) | 12 | 40 | 45 | 50 | 50 |
|
Емкость колбы фильтра (мл) (при максимальном уровне конденсата) |
9 | 32 | 44 | 165 | 165 |
|
Емкость колбы маслораспылителя (мл) (при максимальном уровне масла) |
20 | 57 | 152 | 200 | 200 |
|
Рекомендуемое масло |
ISO VG 32 | ||||
| Материал колбы |
Поликарбонат |
||||
|
Монтаж |
Любое положение регулятора. Вертикально для фильтра и лубрикатора |
||||
|
Материалы конструкции |
Алюминий, бронза, латунь, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Манометр |
||||
|
Вес (кг) |
0,72 | 1,38 | 2,65 | 4,93 | 4,87 |
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
