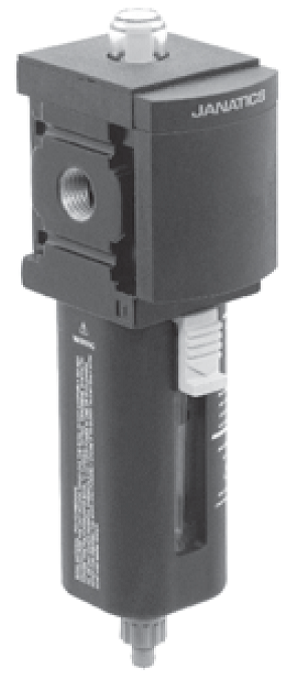

Артикул:
F33611-M
Особенности
- Соответствует стандарту ISO 5782-1
- Исполнение для помещений с высокими требованиями к чистоте
- Подготовлен для модульного монтажа
- Быстросъемная колба с байонетным креплением
- Ручное сливное устройство с поворотной головкой клапана для удобства слива конденсата
- Фильтр-элементы из спеченной бронзы и полиэтилена
- Сепаратор для эффективного отделения влаги
- Встроенный индикатор загрязнения меняет цвет с зеленого на красный, когда перепад давления Δp > 1 бар
- Высокая пропускная способность
- Увеличенная емкость колбы
Технические характеристики
|
Модель |
F33..., F35... |
||||||
|
Среда |
Сжатый воздух |
||||||
|
Размер отверстия |
G1/4, G1/2 |
||||||
|
Степень фильтрации (мкм) |
|
1 | 5 | 25 |
40 (стандартный) |
50 |
100 |
|
Расход (л/мин)* |
G1/4 |
700 |
700 |
850 |
900 |
950 |
1000 |
|
G1/2 |
2300 |
2700 | 3300 |
3400 |
3500 |
3600 |
|
| Максимальное давление на входе (бар) |
10 |
||||||
|
Температура окружающей среды (⁰C) |
от -10 до +50 |
||||||
|
Температура сжатого воздуха (⁰C) |
от +5 до +50 |
||||||
| Емкость колбы(мл) | G1/4 – 17, G1/2 – 50 | ||||||
|
Материал колбы |
Поликарбонат |
||||||
|
Материал защиты колбы |
Пластик |
||||||
|
Пространственная ориентация |
Вертикальная (как на изображении) |
||||||
|
Материальное исполнение |
Алюминиевое литье под давлением, бронза, ацеталь, поликарбонат, нитрил, полиамид, нержавеющая сталь, сталь |
||||||
|
Дополнительные принадлежности** |
Кронштейн, комплект модульного монтажа |
||||||
|
Масса (кг) |
G1/4 – 0,19; G1/2 – 0,65 |
||||||
* Входное давление 6,3 бар, падение давления ∆p = 0,3 бар. ** Подробно см. раздел каталога по дополнительным принадлежностям.
Функция
Фильтр очищает сжатый воздух от загрязнений и конденсата. Воздух поступает на вход и направляется на центробежный отбойник, отделяющий захваченные капли жидкости и твердые частицы загрязнений, которые падают в колбу. Воздух, освобожденный таким образом от капелек воды и крупных частиц загрязнений, проходит через фильтр-элемент, задерживающий более тонкие загрязнения.Модель F33... и F35...
График расхода
Графики расхода только для степени фильтрации 40 мкм.
|
Модель |
W |
L1 |
L2 |
L3 | L4 | L5 | L6 | L7 | B1 | B2 | B3 | B4 | B5 |
|
F33.... |
G1/4 |
169,5 |
159 |
137 |
58,5 |
30 |
10,5 |
25 |
Ø13,5 |
55,5 |
42 |
SQ36 |
40 |
|
F35.... |
G1/2 |
235 |
217 |
196 |
89,5 |
45,5 |
18 |
30 |
Ø22 |
77,5 |
62 |
SQ56 |
62 |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные стаканы могут разрушиться или выйти из строя при воздействии синтетических масел, разбавителей, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Внимание!
- Колба и крышка индикатора изготовлены из поликарбонатного материала, изделие нельзя использовать в условиях присутствия разбавителей, бензина, керосина, синтетического масла или любых других вредных химических веществ.
- Регулярно осматривайте колбу и крышку индикатора загрязнения. При обнаружении трещин или повреждений замените.
Меры предосторожности
- Регулярно сливайте конденсат, чтобы он не заблокировал фильтр-элемент.
- При загрязнении фильтра может снизиться его пропускная способность. Регулярно осматривайте и заменяйте фильтр-элемент.
- При сильном загрязнении колбы или помутнении материала очистите колбу или замените новой.
- Очищайте или заменяйте фильтр-элемент до того, как индикатор загрязнения фильтра полностью сменит цвет с зеленого (рис. 1) на красный (рис. 2).
Порядок заказа
|
F3 |
361 |
3 |
|
M |
|
|||
|
|
Размер корпуса и присоединительный размер |
Степень фильтрации (мкм) |
Конфигурация фильтрэлемента |
Устройство слива |
Принадлежности |
|||
|
|
361 - 1/4" и G1/4 |
0 - 1 1 - 5 2 - 25 3 - 40 (стандартная) 4 - 50 5 - 100 |
Пусто |
Фильтр-элемент цилиндрической формы из спеченного бронзового материала |
M |
Ручное сливное устройство с резьбовой пробкой |
Пусто |
без кронштейна |
| 563 - 1/2" и G1/2 | 1 |
Фильтр-элемент цилиндрической формы из пластика |
C2 |
с кронштейном |
||||
Пример
№ для заказа фильтра размером 1/4 (порт G1/4), с пластиковым фильтр-элементом 50 мкм, материал фильтр-элемента пластик, ручной слив конденсата, с кронштейном крепления: F33614-M-C2При заказе изделия как «Фильтр 1/4» будет поставлена наша стандартная модель F33613-M с фильтр-элементом на 40 мкм.
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
