Артикул:
FRCLM176424/W

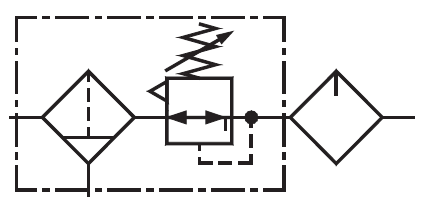

Комбинация фильтр-регулятора и маслораспылителя — G1/4, 3/8, 1/2, 3/4, 1
Без адаптера для трубопровода и прокладки.
– ручной слив нажимного типа для удобства работы.
– компенсация потока (трубкой Вентури) в моделях FRCLM14, FRCLM15 и FRCLM17 для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
Модель FRC LM1.../W Мод
Графики расхода только для фильтраций 40 мкм
Пример заказа:
комбинация фильтр-регулятора с маслораспылителем — 3/8 (с раз мером отверстия G3/8) и крепежом для настенного монтажа, с фильтром 5 мкм и диапазоном давления 0,5–7 бар: № для заказа: FRCLM146213/W.
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давле ния ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Без адаптера для трубопровода и прокладки.
Особенности
- Модульный тип для простого и быстрого обслуживания.
- Подходит для настенного монтажа.
- Фильтр
– ручной слив нажимного типа для удобства работы.
- Регулятор
– компенсация потока (трубкой Вентури) в моделях FRCLM14, FRCLM15 и FRCLM17 для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
- Лубрикатор
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
- Стальной кожух колбы, байонетного типа на моделях FRCLM14, FRCLM15 и FRCLM17 и резьбового типа на модели FRCLM13.
- Хорошие характеристики потока и регулировки.

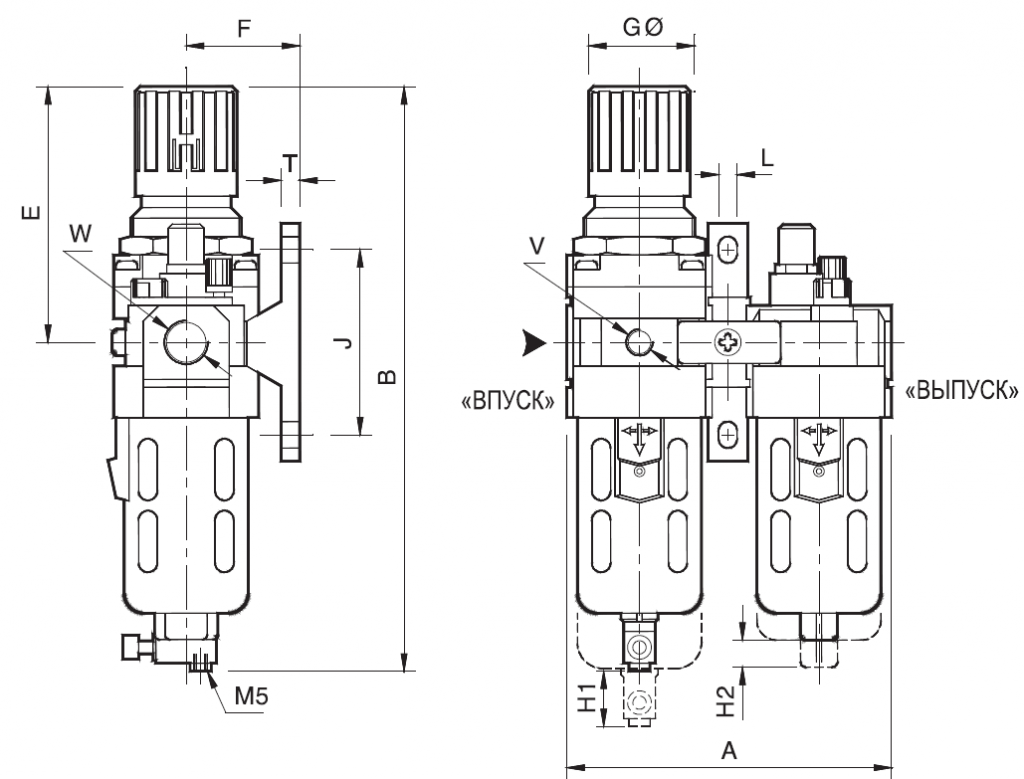

Модель FRC LM1.../W Мод

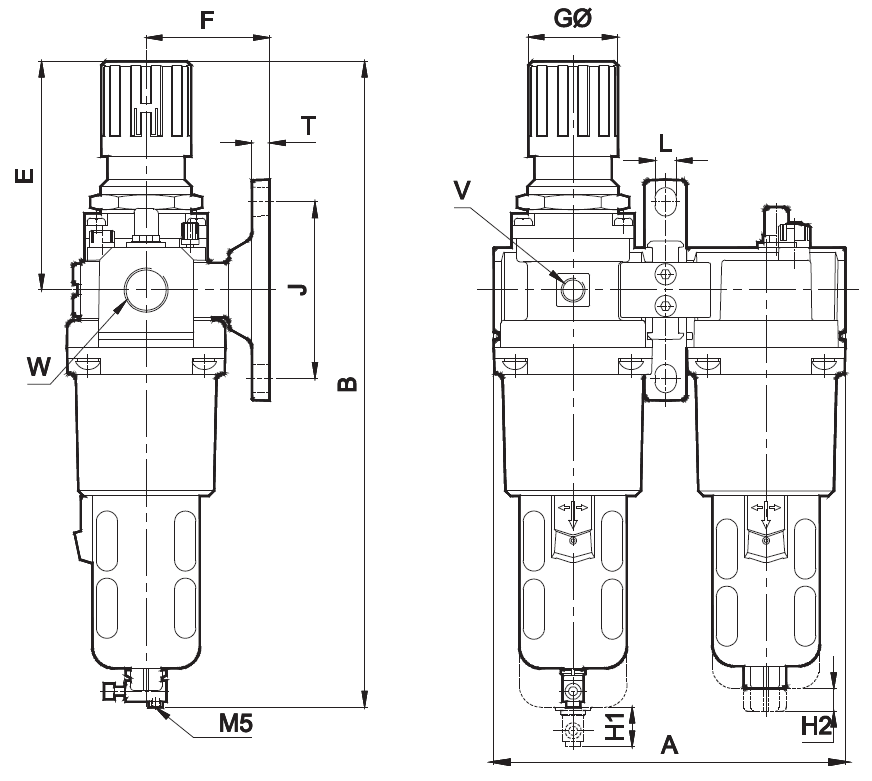

Модель FRC LM17.../W
| Модель | W | V | A | B | E | F | GØ | J | L | T | H1 | H2 |
| FRCLM13…/W | G1/4 |
G1/8 | 92 | 170 | 68 | 35 | 28 | 50 | 7 | 7 | 50 | 35 |
| FRCLM14…/W | G3/8 |
G1/8 | 124 | 220 | 95 | 45 | 40 | 70 | 7 | 7 | 55 | 45 |
| FRCLM15…/W | G1/2 |
G1/8 | 156 | 280 | 125 | 55 | 51 | 90 | 9 | 9 | 80 | 45 |
| FRCLM17…/W |
G3/4 |
G1/4 | 200 | 370 | 130 | 70 | 51 | 100 | 12 | 10 | 80 | 45 |
| FRCLM17…/W |
G1 |
G1/4 | 200 | 370 | 130 | 70 | 51 | 100 | 12 | 10 | 80 | 45 |

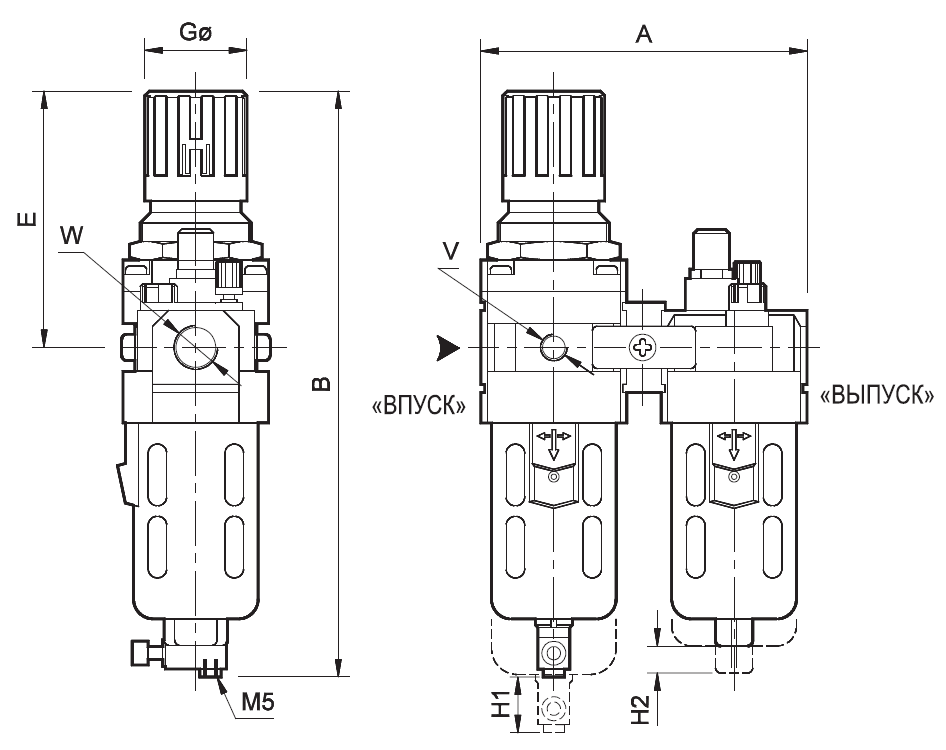

Модель FRC LM1.../S
Модель FRC LM17.../S
| Модель | W | V | A | B | E | GØ | H1 | H2 |
| FRCLM13…/S | G1/4 |
G1/8 | 92 | 170 | 68 | 28 | 50 | 35 |
| FRCLM14…/S | G3/8 |
G1/8 | 124 | 220 | 95 | 40 | 55 | 45 |
| FRCLM15…/S | G1/2 |
G1/8 | 156 | 280 | 125 | 51 | 80 | 45 |
| FRCLM17…/S |
G3/4 |
G1/4 | 200 | 370 | 130 | 51 | 80 | 45 |
| FRCLM17…/S |
G1 |
G1/4 | 200 | 370 | 130 | 51 | 80 | 45 |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)Графики расхода
| 1/4 дюйма FRCLM | 3/8 дюйма FRCLM |
 |  |
| 1/2 дюйма FRCLM | 3/4 дюйма FRCLM |
 |  |
| 1 дюйм FRCLM | |
 | |
Графики расхода только для фильтраций 40 мкм
Порядок заказа
 |  |  |  | | ||||
|
Размер корпуса и отверстия |
Фильтрация в мкм |
Диапазон давления | Монтаж | |||||
|
361 462 563 764 765 | G1/4 G3/8 G1/2 G3/4 G1 | 0 1 2 3 4 5 | -1 -5 -25 -40 (стандартное исполнение) -50 -60 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) | W S | Кронштейн для настенного монтажа Прокладка | |
комбинация фильтр-регулятора с маслораспылителем — 3/8 (с раз мером отверстия G3/8) и крепежом для настенного монтажа, с фильтром 5 мкм и диапазоном давления 0,5–7 бар: № для заказа: FRCLM146213/W.
Технические характеристики
|
Модель |
FRCLM13…/W |
FRCLM14…/W |
FRCLM15…/W |
FRCLM17…/W |
FRCLM17…/W |
|
|
FRCLM13…/S |
FRCLM14…/S |
FRCLM15…/S |
FRCLM17…/S |
FRCLM17…/S |
||
|
Среда |
Сжатый воздух |
|||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
|
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
|
Расход (л/мин) @ |
500 | 1250 | 2800 | 3500 | 4000 | |
|
Максимальное давление подачи (бар) |
10 | |||||
|
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
|||||
| Температура окружающего воздуха /среды | 5–50° C | |||||
|
Фильтрация # (мкм) |
1, 5, 25, 40 (стандартная), 50, 100 |
|||||
|
Мин. рабочий расход (л/мин) |
12 | 40 | 45 | 50 | 50 | |
| Емкость колбы фильтра (мл)(при максимальном уровне конденсата) | 9 | 32 | 44 | 165 | 165 | |
| Емкость колбы лубрикатора (мл) (при максимальном уровне масла) | 20 | 57 | 152 | 200 | 200 | |
|
Рекомендуемое масло |
ISO VG 32 |
|||||
| Материал колбы |
Поликарбонат |
|||||
|
Монтаж |
Вертикальный (как на изображении) |
|||||
|
Материалы конструкции |
Алюминий, бронза, латунь, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
|||||
|
Опциональные принадлежности * |
Манометр |
|||||
|
Вес (кг) |
FRCLM1…/W |
0,54 | 1,00 | 2,01 | 3,69 | 3,64 |
|
FRCLM1…/S |
0,51 | 0,95 | 1,92 | 3,55 | 3,49 | |
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
