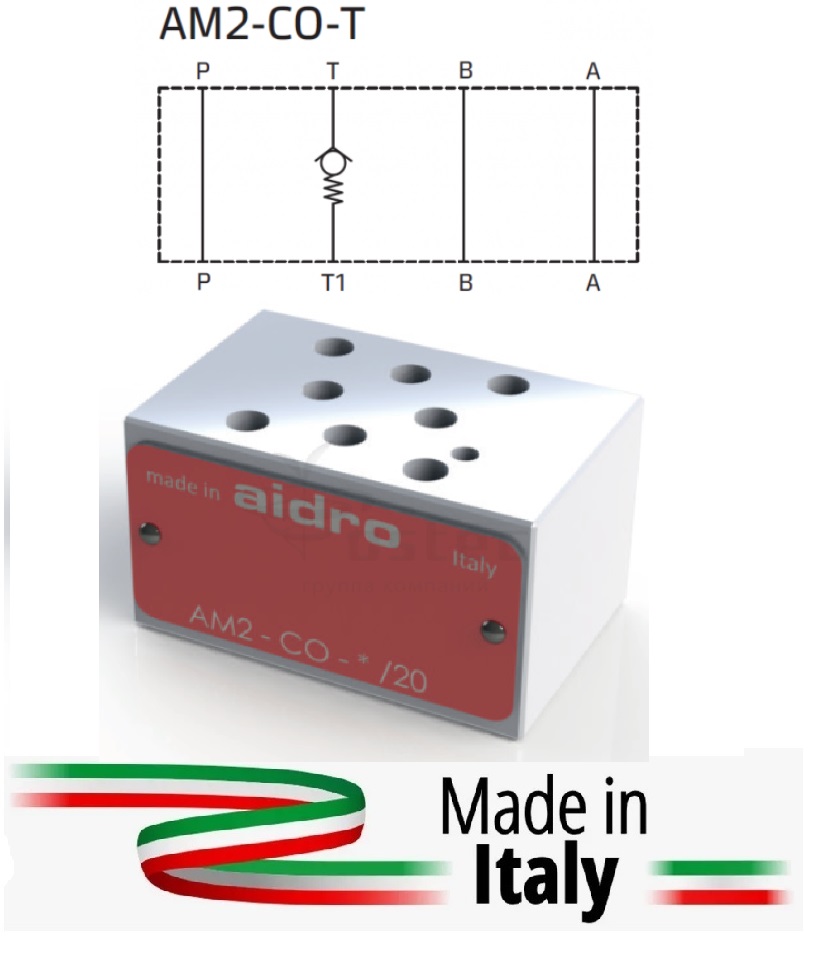

AM2-CO-T/20 Обратный клапан модульного монтажа CETOP 2, в линии T, 320 бар.

1. Описание

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности.
Регулируемые линии: P и T, в различных комбинациях.
Стандартная обработка поверхности корпуса – покрытие никель-фосфор.

2. Код для заказа


(1) AM2: Обратный клапан CETOP 02 – давление 32 МПа (320 бар)

(2) CO: Обратный клапан, с пружинным приводом

(3) Рабочие линии, в которых установлен обратный клапан:

T: Обратный клапан в линии T. Поток перекрывается в направлении T1 → T, свободный поток в линиях A, B и P
P: Обратный клапан в линии P: Поток в направлении P → P1 перекрывается; свободный поток в линиях A, B, и T
PT: Обратный клапан в линиях P и T: Поток в направлении
P → P1 и T1 → T перекрывается; свободный поток в линиях A и B

(4) Давление открытия обратного клапана (Pm): Без обозначения: Pm прибл. 0,2 МПа (2 бар)

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)

(6) Номер (порядковый) конструкции клапанов

3. Технические характеристики

4. Типовые графики

Типовые кривые Δp-Q для клапанов AM2-FX-AB в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C.

(1) P ->P1      T1 ->T
(2) Свободные каналы

Все обратные клапаны AM2-CO-*/20 соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.

5. Установочные размеры (мм)

6. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
