Артикул:
AM3-EVD-P-34-024C
1. Описание

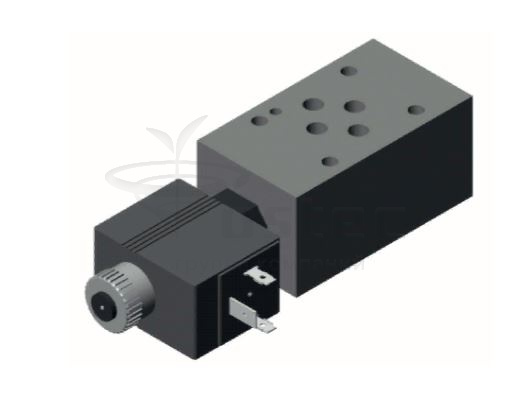

Модульный клапан CETOP 3 с двойным тарельчатым электромагнитным клапаном в линии P.Данная модель позволяет перекрывать поток в линии P.
По запросу предусмотрены другие напряжения.
2. Код для заказа
| (1) | (2) |
(3) |
(4) | (5) | (6) | |||||
| AM3 | — | EVD |
— |
P |
— |
|
/ |
34 |
— |
|
(1) AM3: Модульный клапан CETOP 03(2) EVD: 2-линейный электромагнитный тарельчатый клапан
(3) P: Рабочая линия, в которой установлен клапан
(4) Код, зарезервированный для дополнительных опций вариантов
(5) 34: Камера для картриджных клапанов: ¾” 16 UNF
(6) Доступные варианты напряжений:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
Выравнивание тарелки 3 обеспечивается давлением, и она удерживается в своем седле 4 пружиной 6. Когда на электро- магнит подводится питание, подвижный якорь 9 перемещает тарелку 3 к пружине 6, открывая поток между P1 и P. Ручной регулятор 13 представляет собой штифт, который при нажатии на него приводит в действие клапан в случае сбоя электро питания.
3. Технические характеристики
|
Макс. номинальное давление |
25 МПа (250 бар) |
Электрические параметры: |
|
Макс. Номинальный расход в линии P |
16 л/мин |
Данные электромагнитные клапаны, как правило, оснащаются катушками типа C33, питание на которые подводится от источника постоянного тока или переменного тока. Электропитание переменного тока на катушки типа C33-***C подводится напрямую от источника питания V***DC. Электропитание выпрямленного переменного тока подводится на катушки типа C33-***R от источника питания V***AC посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Катушки типа C33 используются обычно с соединителями ISO 4400/DIN 43650/A. Стандартные катушки совместимы с соединителями KA- 132 (см. таблицу). |
|
Макс. рекомендуемый расход в линии P |
16 л/мин |
4. Типовые графики
Измерено при ѵ = 36 сСт и 50°С.
5. Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
