Артикул:
AM3-Q5-P/34
1. Описание

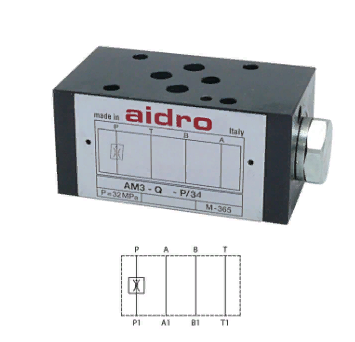

Модульный клапан CETOP 3 с функцией ограничения потока с компенсацией давления. Данная модель позволяет регулировать поток в линии P. По запросу предусмотрены другие размеры отверстий2. Код для заказа
| (1) | (2) | (3) | (4) | (5) | (6) | ||||
| AM3 | — | Q |
|
— |
P |
— |
/ | 34 |
(1) AM3: Модульный клапан CETOP 03
(2) Q: Регулировка неизменного потока с компенсацией давления
(3) Настройка скорости потока (см. 3)
(4) P: Рабочая линия, в которой осуществляется регулировка:
(5) Код, зарезервированный для дополнительных опций вариантов
(6) Камера для картриджных клапанов: ¾”16 UNF
Жидкость свободно поступает по линиям A, B и T. В направлении P1 → P поток проходит через отверстие дросселя 3 (расход зависит от диаметра отверстия øC). Когда разница давлений в P1 и P повышается, дроссель 3 перемещается к пружине 4 и снижает площадь боковых отверстий, поддерживая постоянный расход на требуемом уровне.
3. Технические характеристики
|
Макс. рекомендуемый расход в линии P |
25 л/мин |
| Макс. номинальное давление |
32 МПа (320 бар) |
| Код для заказа | Ø отверстия (mm) | Расход (л/мин) |
|
AM3-Q1-P/34 |
0,8 | 1 |
|
AM3-Q2-P/34 |
1 | 2 |
|
AM3-Q3-P/34 |
1,25 | 3 |
|
AM3-Q4-P/34 |
1,5 | 4 |
| AM3-Q5-P/34 | 1,75 | 5 |
| AM3-Q6-P/34 | 2 | 6 |
| AM3-Q9-P/34 | 3 | 9 |
| AM3-Q12-P/34 | 4 | 12 |
4. Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
