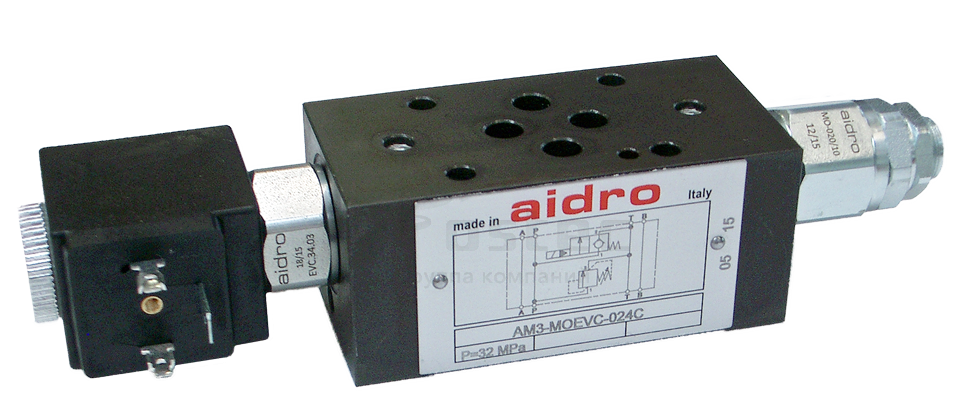

1. Описание

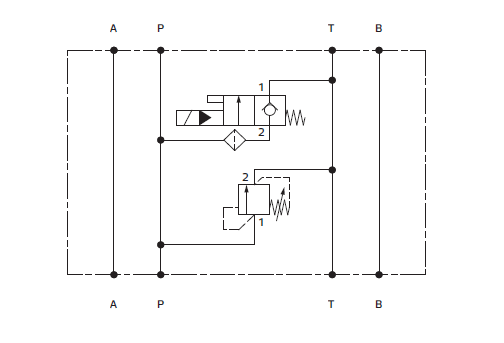

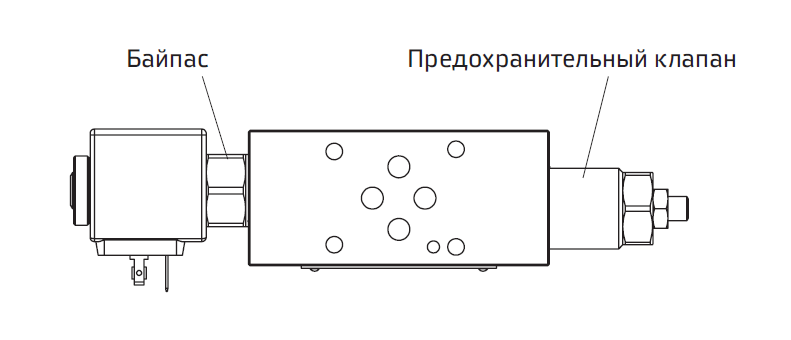

Клапан действует как предохранительный и клапан с электроразгрузкой. CETOP 03. Клапан разгрузки давления представляет собой клапан 7/8”-14 UNF прямого действия. В качестве опции может быть установлен клапан разгрузки с пилотным управлением, обеспечивающий стабильную работу при различных расходах масла. Байпасный клапан представляет собой специальный клапан 3/4"-16 UNF с передним патрубком увеличенного размера с пропускной способностью 50 л/мин при невысоких перепадах давлений.2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | (7) | |||||
| AM3 | — |
|
— | — |
|
— |
— |
|
/ | 10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) Клапан разгрузки давления:
MO: Предохранительный клапан прямого действия
MP: Предохранительный клапан с пилотным управлением
(3) EV: Клапан электроразгрузки:
EVC: нормально закрытый
EVO: нормально открытый
(4) Код, зарезервированный для опций и вариантов:
04: Аварийная кнопка
(5) Электрическое напряжение и катушки электромагнитов:
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220-230 B выпрямленного переменного тока (RAC)
230/50: Ктаушки для 230 В переменного тока/50 Гц
(6) Подключение катушки:
Без обозначения: DIN 43650-A / ISO 4400
AMP: Amp Junior Timer
(7) Номер (порядковый) конструкции клапанов
Пример: AM3-MO-EVC.*
3. Технические характеристики
| Макс. номинальный расход |
50 л/мин |
Электрические характеристики |
|
Макс. расход |
60 л/мин |
Клапаны AM3-M*EV приводятся в действие электромагнитом, питание которого подводится: · непосредственно от источника напряжения постоянного тока 12 B постоянного тока = 012C 24 B постоянного тока = 024C · посредством катушек, оснащенных двухполупериодным мостовым выпрямителем, от источника напряжения переменного тока: 220 B/50 Гц – 230 B/60 Гц = 230/50 Все соединители должны соответствовать требованиям стандарта ISO 4400 (DIN 43650), и электрическая цепь должна быть способна проводить следующий номинальный ток: 12 B постоянного тока = 1,5 A 24 B постоянного тока = 0,8 A 230 B /50 Гц = 0,14 A Допустимые колебания напряжения питания: ±10%. |
| Степень защиты согласно DIN 40050 |
IP 65 |
|
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Перепады давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
| Корпус клапана | сталь | |
| Масса | прибл. 1,5 кг |
4. Типовые графики

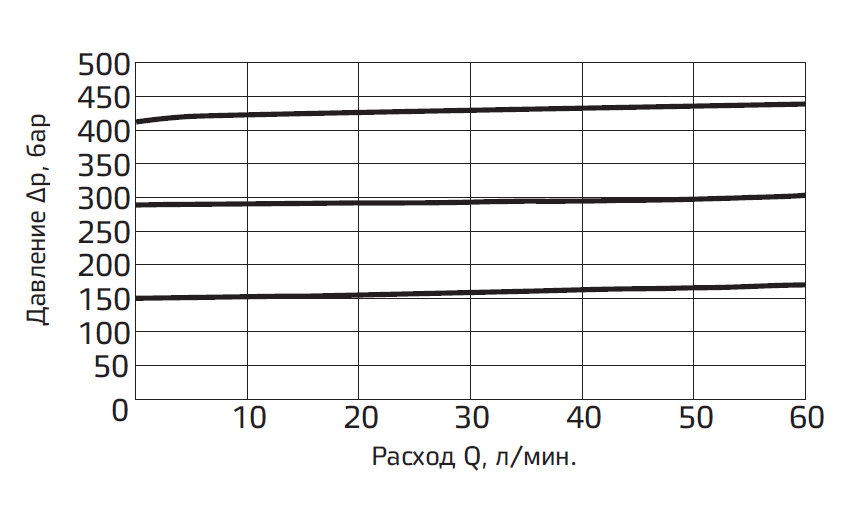

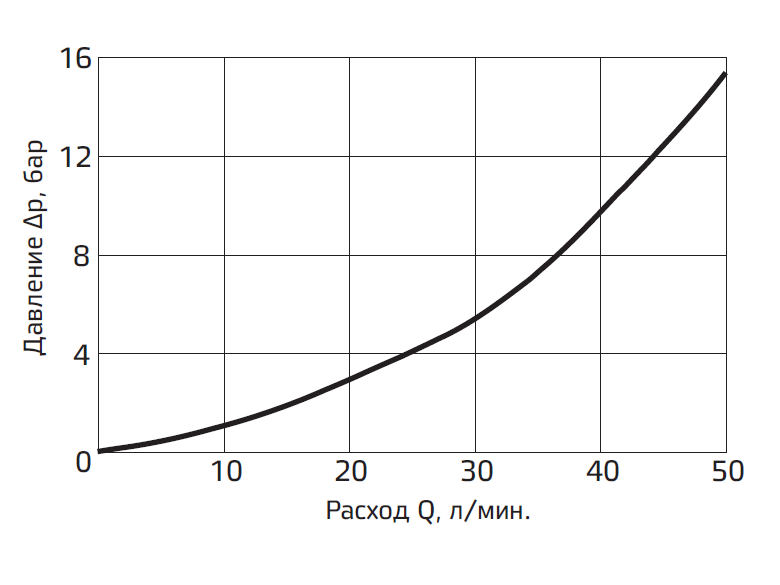

Типовые кривые Pp-Q для клапанов AM3-M*EV в стандартной конфигурации, с минеральным маслом при ѵ=32 мм2/с, при 50°C.

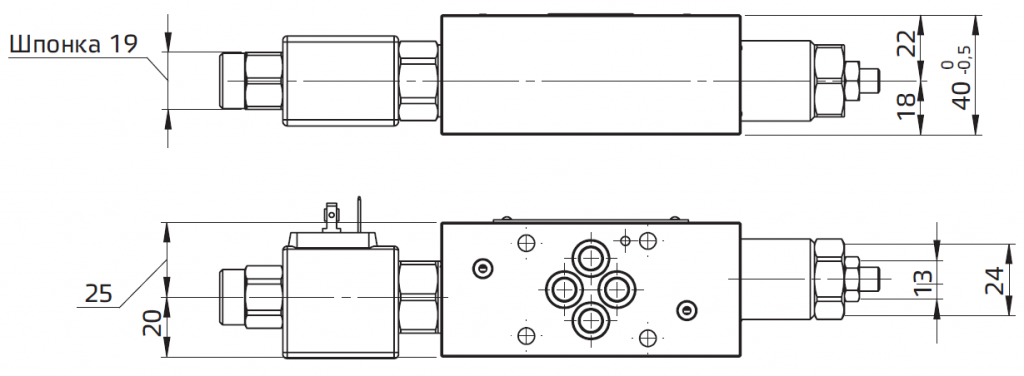

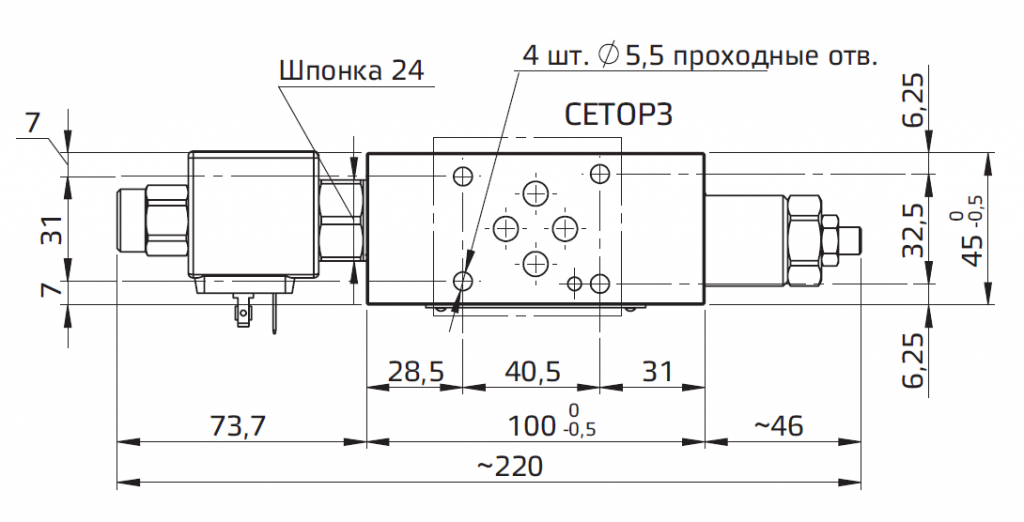

5. Установочные размеры (мм)
Пример: AM3-MP-EVC

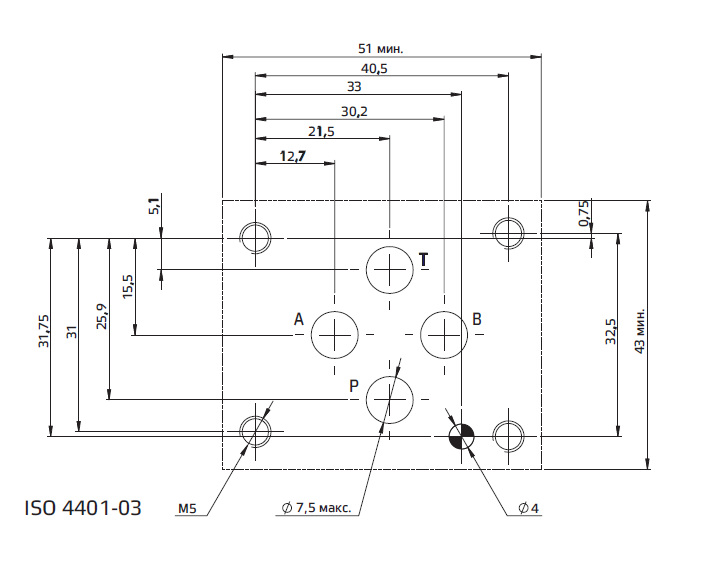

При сборке на монтажной плите клапаны AM3-M*EV должны крепиться 4-мя болтами M5х45 (или M5х** в соответствии с количеством модулей), затягиваемыми с применением крутящего момента 8 Нм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
