Артикул:
AM3-RO-B/25/10
1. Описание

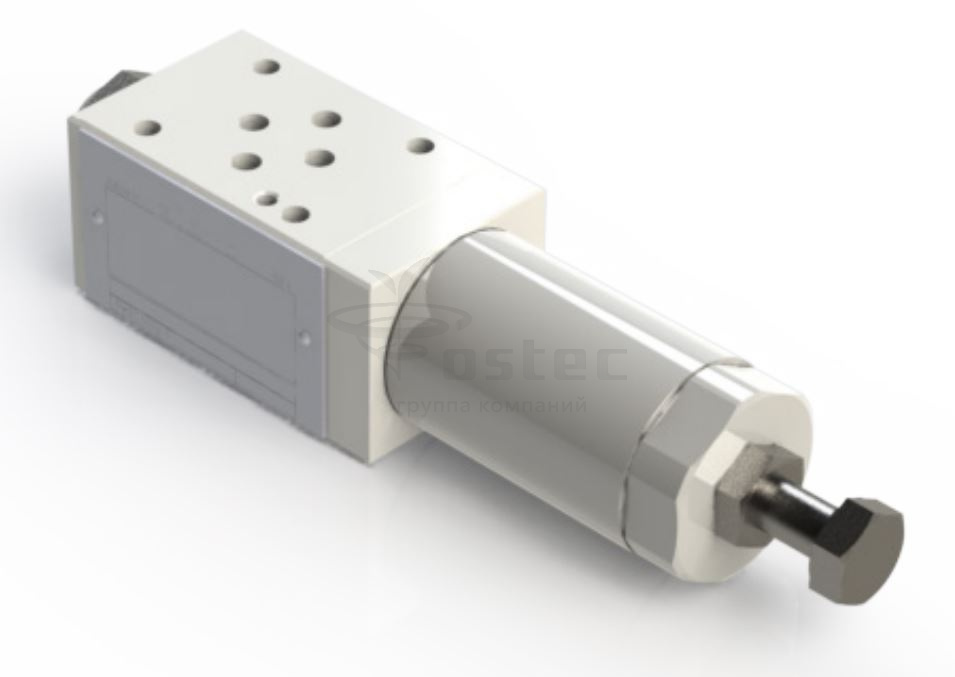

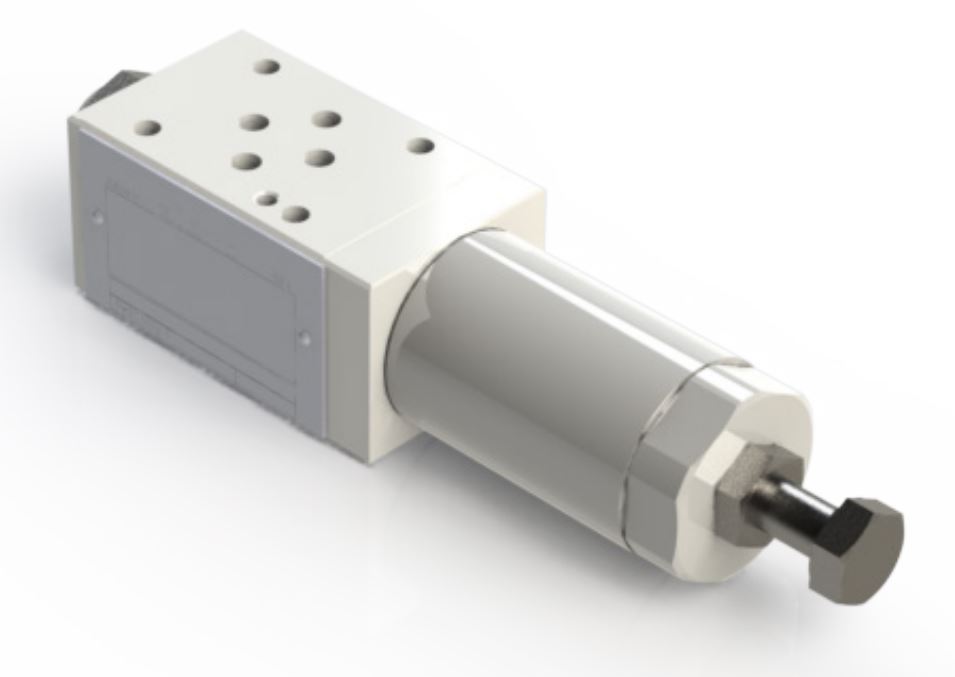

Модульный редукционный клапан давления прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с клапаном разгрузки давления, интегрированным в корпус. Корпус клапана покрытием никель-фосфор. Оцинкованный картриджный клапан.Предусмотрены различные диапазоны установленного давления.2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| AM3 | — | RО | — |
/ |
|
— |
/ |
10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) RO: Редукционный клапан давления прямого действия, 3-линейный
(3) Рабочие линии, в которых установлен клапан:
P: Регулировка в линии P и стравливание в линию T
A: Регулировка в линии A и стравливание в линию T
B: Регулировка в линии B и стравливание в линию T
(4) Диапазоны регулировки давления:
32: от 0,3 МПа до 3,5 МПа (от 3 бар до 35 бар)
6,3: от 1 МПа до 7 МПа (от 10 бар до 70 бар)
12,5: от 3 МПа до 14 МПа (от 30 бар до 140 бар)
25: от 6 to 28 МПа (от 60 бар до 280 бар)
(5) Код, зарезервированный для дополнительных опцийи вариантов
V = Рукоятка для ручной регулировки
(6) Номер (порядковый) конструкции клапанов
Все клапаны AM3-RO-* – 3-линейные, прямого действия: Если давление в регулируемой камере превышает значение регулируемого понижаемого давления, клапан осуществляет нагнетание в линию T (при давлении выше понижаемого давления, см. графики), при этом он действует как предохранительный или разгрузочный клапан.
3. Технические характеристики
| Макс. расход |
|
Регулировка давления разгрузки: |
|
в свободных линиях в регулируемых линиях |
1 дм3/с (60 л/мин) 0,66 дм3/с (40 л/мин)0 |
Пониженное давление достигается путем дросселирования потока в золотнике, которое балансируется, с одной стороны – путем снижения давления, с другой стороны– при помощи позиционирования пружины. Значение пониженного давления изменяется посредством регулировки сжатия пружины. Для увеличения значения пониженного давления поверните рукоятку или винт 3 по часовой стрелке при помощи внешней шпонки CH 17 мм, ослабив гайку. После достижения требуемого уровня давления заблокируйте гайку. Для каждого диапазона регулировки давления градиент давления составляет приблизительно 3,2: 0,7 МПа/оборот (7 бар/оборот) 6,3: 1,4 МПа/оборот (14 бар/оборот) 12,5: 2,5 МПа/оборот (25 бар/оборот) 25: 5 МПа/оборот (50 бар/оборот) |
| Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Макс. давление в линии T |
10 МПа(100 бар) |
|
|
Макс. стравливание |
<1,2 см3/с (0,07 л/мин) |
|
|
Кривые разгрузки давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
|
Масса: AM3-RO |
прибл. 2,3 кг |
4. Типовые графики
Типовые кривые для клапанов AM3-RO в стандартной конфигурации, с минеральным маслом при 36 сСт и 50°C.
5. Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
