Артикул:
AM2-FO-B/10
1. Описание

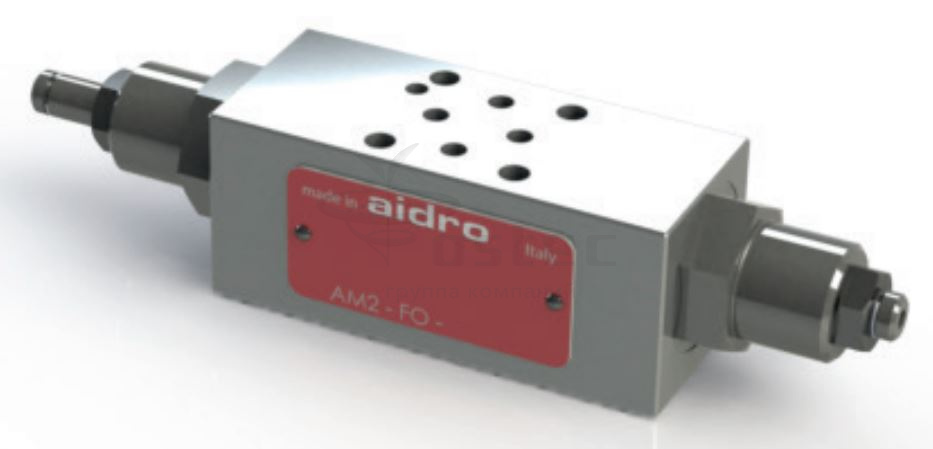

Дроссель модульного монтажа CETOP. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов.По запросу предусмотрена также опция точной регулировки.
2. Код для заказа
| (1) | (2) | (3) |
(4) |
(5) |
(6) |
|||||
|
AM2 |
— |
FO |
— |
|
— |
|
— |
|
/ | 10 |
(1) AM2: Модульный дроссель CETOP 02 – давление 32 МПа (320 бар)
(2) FO: Дроссель модульного монтажа двустороннего действия
(3) Рабочие линии, в которых установлен клапан:
AB: Регулировка в линиях A и B. Потоки жидкости ограничиваются в направлениях A <–> A и B <–> B
A: Поток ограничивается в направлениях A <–> A; свободный поток в линиях B, P и T
B: Поток ограничивается в направлениях B <–> B; свободный поток в линиях A, P и T
(4) Характеристики регулировки потока: Без обозначения: Стандартная регулировка W: Точная и чувствительная регулировка
(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(6) Номер (порядковый) конструкции клапанов
Гидравлические соединения, создаваемые в центральном (нейтральном) положении являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер: 0 = P, A, B, T соединены; 1 = P, A, B, T закрыты; 3 = P закрыт и A, B, T соединены;
Все стандартные клапаны оборудованы механизмом рычага на стороне порта A.
Все 2-позиционные стандартные клапаны с золотником с пружинным возвратом приводятся в действие путем вытягивания рычага.
Все 3-позиционные стандартные клапаны оборудованы рычагом с углом хода +/15°. Среднее усилие, требуемое для активации клапана посредством рычага: 50 Н. Предусмотрены другие комбинации золотников/пружин/фиксаторов/положений рычага, они обозначаются 3-значным цифровым кодом xxx.
3. Технические характеристики
|
Макс. номинальный расход |
32 л/мин |
Регулировка потока: |
|
Макс. расход |
30 л/мин |
Регулировка потока осуществляется путем дросселирования в направлении A1 –> A (и/или B1 –> B) через отверстия переменного сечения. В зависимости от различных комбинаций втулки/оси, может применяться следующая регулировка: Без обозначения: стандартная, площадь отверстия уменьшается от 100% (*) до 0% при помощи 6 полных оборотов регулировочного винта. W (точная и чувствительная): от 100% (*) до 0% при помощи 8 полных оборотов – специальный вариант (*) 100% прибл. Q = 0,5 дм3/с (30 л/мин) при Dp = 1 МПа (10 бар) |
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Перепады давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
|
Масса |
прибл. 0,8 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM2-FO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, с полностью отведенной дросселирующей осью.
(1) Регулируемые каналы (3) Свободные каналы
5. Установочные размеры (мм)
Все клапаны AM2-FO* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами. При необходимости штифт без труда демонтируется.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
