Артикул:
AM5-CO-B/10
1. Описание

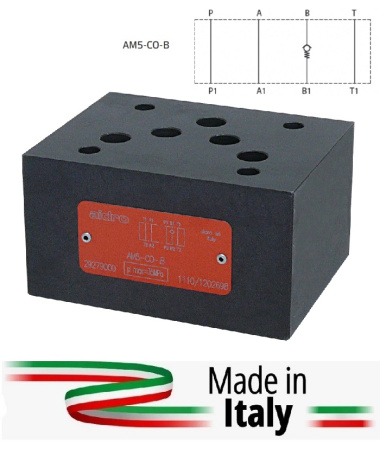

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности.Регулируемые линии: A, B или AB.
Стандартная обработка поверхности корпуса – покрытие никель-фосфор.
2. Код для заказа
| (1) | (2) |
(3) |
(4) | (5) | (6) | |||||
| AMS | — | CO |
— |
|
— |
— |
/ | 10 |
(1) AM5: Модульный клапан CETOP 05 – давление 32 МПа (320 бар)
(2) CO: Обратный клапан, с пружинным приводом
(3) Рабочие линии, в которых установлен клапан:
AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлении A → A1 и B → B1 поток регулируется в направлениях A1 → A и B1 → B
A: Поток регулируется в направлении A1 → A; свободный поток в линии B
B: Поток регулируется в направлении B1 → B; свободный поток в линии A
(4) Давление открытия обратного клапана:
Без обозначения: 0,2 МПа (2 бара)
4: 0,4 МПа (4 бара)
(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(6) Номер (порядковый) конструкции клапанов
Золотник 1 смещается в корпус клапана 7 под действием пружин и электромагнитов 2 и 3. Золотник 1, в зависимости от его формы и положения в корпусе клапана 7, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока. В случае отключения электроэнергии золотник можно перемещать вручную при помощи штифтов ручного управления 9, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.
3. Технические характеристики
|
Макс. рекомендуемый расход в регулируемых линиях |
60 л/мин |
|
Макс. рекомендуемый расход в свободных каналах |
100 л/мин |
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
Перепады давления |
см. 4 |
|
Установка и размеры |
см. 5 |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM5-CO-* стандартной конфигурации, с минеральным маслом при ѵ = 36 сСт и T = 50°C.
5. Установочные размеры (мм)
Размеры указаны в миллиметрах:
1. Паспортная табличка
2. 4 установочных отверстия
3. Уплотнительные кольца квадратного сечения (5 шт.) 12,42х1,68 (4 шт.), входящее в комплект поставки клапана
Клапаны AM5-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (50 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнений – уплотнительных колец квадратного сечения типа Quad Ring 12,42х1,68х1,68 или уплотнительных колец типа OR 12,5х1,68.
