Артикул:
AM2-FC-A/10
1. Описание

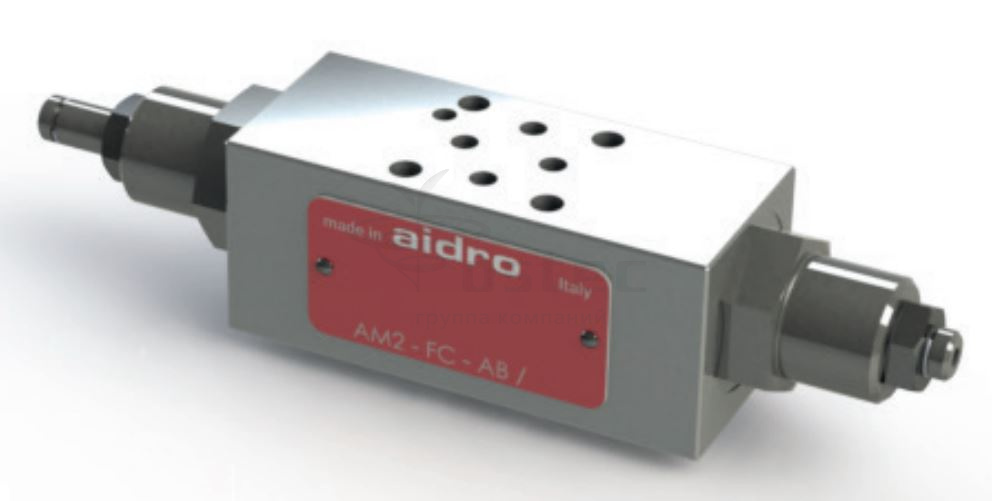

Дроссель CETOP 2 с регулировкой расхода на выходе. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов.По запросу предусмотрена также опция точной регулировки.
2. Код для заказа
(1) | (2) | (3) |
(4) |
(5) |
(6) |
|||||
AM2 |
— |
FС |
— |
|
— |
|
— |
|
/ | 10 |
(1) AM2: Модульный дроссель CETOP 02 – давление 32 МПа (320 бар)
(2) FC: Дроссель модульного монтажа с регулировкой расхода на выходе (относится к гидравлическому исполнительному механизму)
(3) Рабочие линии, в которых установлен клапан:
AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлении A → A1, поток регулируется в направлениях A1 → A и B1 → B
A: Поток регулируется в направлении A1 → A; свободный поток в B, P и T
B: Поток ограничивается в направлении B1 → B; свободный поток в A, P и T
(4) Характеристики регулировки потока
для A1 → A и B1 → B и давление открытия обратного клапана (Pm) для потока A → A1 и B1 → B1
Без обозначения: Стандартная регулировка, Pm прибл. 0,04 МПа (0,4 бар)
W: Точная и чувствительная регулировка
4: Pm прибл. 0,4 МПа (4 бар)
(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(6) Номер (порядковый) конструкции клапанов
Жидкость поступает свободно по линиям P и T. В рабочих линиях А и/или B с регуляторами жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины, действующее на втулку. Жидкость поступает в направлении A1 → A (и/или B1 → B) через отверстия втулки, вдавливаемой в седло. Дросселирующая ось, смещаемая путем завинчивания и блокировки при помощи гайки, частично преграждает регулирующие отверстия,за счет чего расход полностью зависит от действующего перепада давлений.
3. Технические характеристики
Макс. номинальный расход |
32 л/мин |
Регулировка потока: |
Макс. расход |
30 л/мин |
Регулировка потока осуществляется путем дросселирования в направлении A1 –> A (и/или B1 –> B) через отверстия переменного сечения. В зависимости от различных комбинаций втулки/оси, может применяться следующая регулировка: Без обозначения: стандартная, площадь отверстия уменьшается от 100% (*) до 0% при помощи 6 полных оборотов регулировочного винта. W (точная и чувствительная): от 100% (*) до 0% при помощи 8 полных оборотов – специальный вариант (*) 100% прибл. Q = 0,5 дм3/с (30 л/мин) при Dp = 1 МПа (10 бар) |
Макс. номинальное давление |
32 МПа (320 бар) |
|
Перепады давления |
см. 4 |
|
Установка и размеры |
см. 5 |
|
Масса |
прибл. 0,8 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM2-FO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, с полностью отведенной дросселирующей осью.(1) A1 -> A B1 -> B
(2) A -> A1 B -> B1
(3) P <-> P T <-> T
5. Установочные размеры (мм)
Все дроссели AM2-FC* соответствуют стандартам ISO и CETOP по размерам монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
