Артикул:
HD3-LO-8D/10
1. Описание
Направляющие гидрораспределители с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости. Направляющие распределители изготавливаются как двухпозиционные и трехпозиционные (см. таблицу с функциональными обозначениями). В стандартных версиях поверхности корпуса клапана с покрытием никель-фосфор и оцинкованные стальные детали проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| HD3 | — | LO | — | — | b | — |
— |
10 |
(1) HD3: 4-линейный направляющий распределитель CETOP 03 – давление 32 МПа (320 бар)
(2) Стандартный с ручным рычагом
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: Золотник с пружинным возвратом в среднее положение (3 положения)
D: Фиксированный золотник (3 положения)
N: Фиксированный золотник (2 положения, боковое положение – боковое положение)
LL: Золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: Золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)
(4) Вариант b: Рычажный механизм на стороне порта B
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
Направляющие клапаны с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости. В их состав входит корпус 1 с управляющим золотником 2 и приводной секцией 3. Приводная секция включает либо ручной рычаг 4 и одну или две возвратные пружины 5, либо узел фиксатора 6. Узел фиксатор удерживает золотник в его последнем положении смещения.
3. Технические характеристики
| Макс. номинальный расход |
25 л/мин |
Перепады давлений: |
| Макс. расход | 60 л/мин |

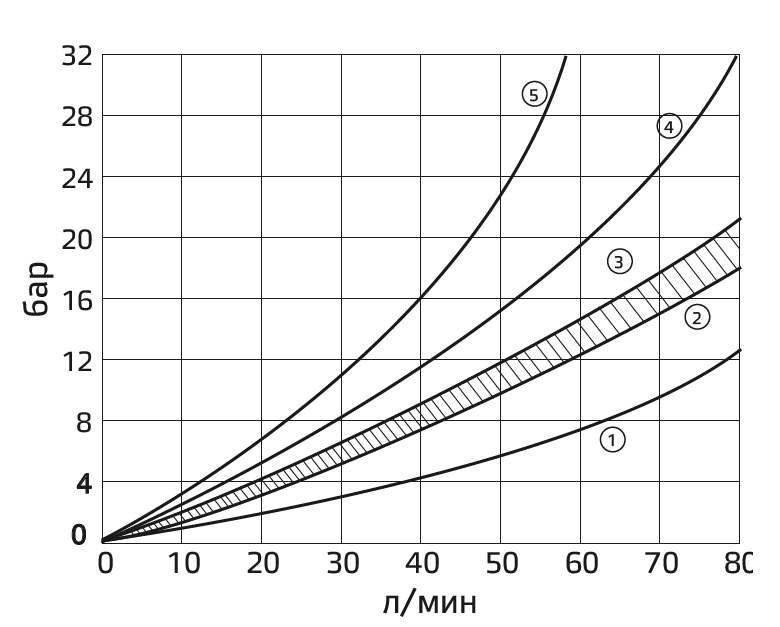

Характеристики ∆p-Q (1) P → A, P → B – Золотник 0,8 (2) → (3) Золотник 0, 1, 2, 3, 4, 7 (3) A → T, B → T – Золотник 4 (4) P → T – Золотник 4 |
| Макс. номинальное давление (P, A, B) | 32 МПа (320 бар) | |
| Макс. давление в порте T |
10 МПа (100 бар) |
|
|
Установка и размеры |
см. 5 |
|
| Масса |
прибл. 1,6 кг |
4. Идентификация золотников и промежуточные положения
5. Установочные размеры
6. Пределы гидравлической мощности
Клапаны HD3-LO-1C, 1LL и все клапаны с фиксаторами могут работать при 320 бар и 80 л/мин. Для других клапанов с пружинным возвратом пределы снижаются до 60 л/минКлапаны HD3-LO-1C, 1LL и все клапаны с фиксаторами могут работать при 320 бар и 80 л/мин. Для других клапанов с пружинным возвратом пределы снижаются до 60 л/мин.
