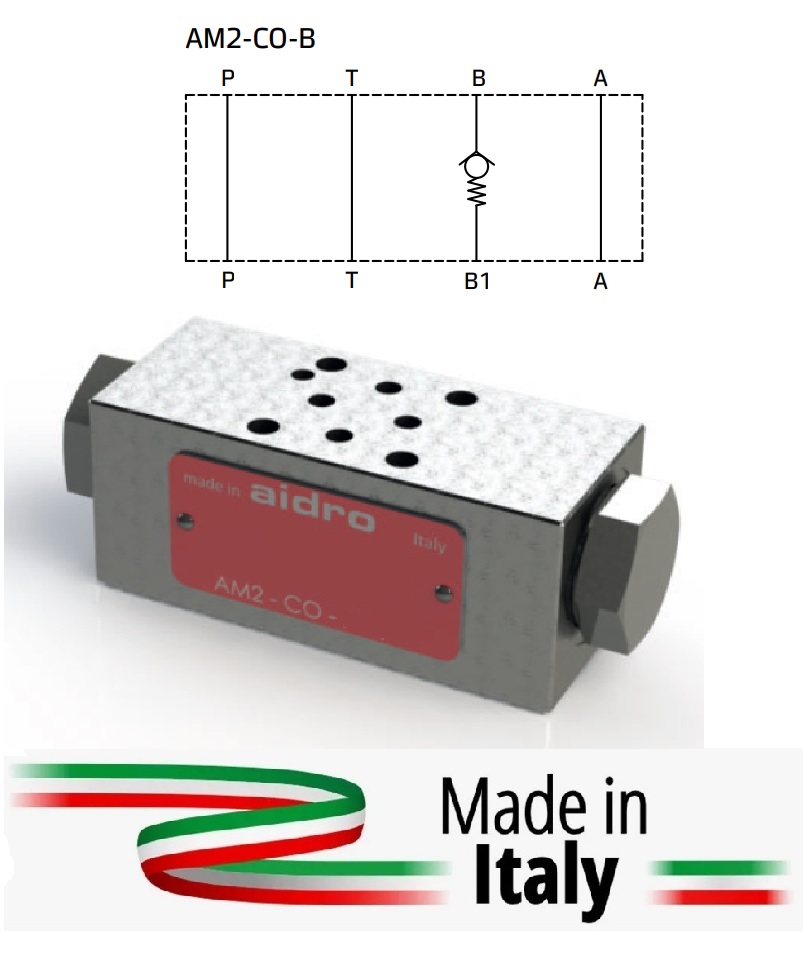

AM2-CO-B/10 Обратный клапан модульного монтажа CETOP 2, в линии B, 320 бар.

1. Описание

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности.
Регулируемые линии: A, B или AB.
Стандартная обработка поверхности корпуса – покрытие никель-фосфор. Заглушки оцинкованы.
Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.

2. Код для заказа


(1) AM2: Модульный клапан CETOP 02 – давление 32 МПа (320 бар)

(2) CO: Обратный клапан, с пружинным приводом

(3) Рабочие линии, в которых установлен клапан:

AB: Обратный клапан в линиях A и B.
Поток жидкости поступает в направлениях A → A1 и B1 → B, поток перекрывается в направлении A1 → A и B → B1, свободный поток в линиях P и T
A: Обратный клапан в линии A: Поток в направлении A1 → A перекрывается; свободный поток в линиях B, P и T
B: Обратный клапан в линии B: Поток в направлении B1 → B перекрывается; свободный поток в линиях A, P и T

(4) Давление открытия обратного клапана (Pm):

Без обозначения: Pm прибл. 0,2 МПа (2 бар)
4: Pm прибл. 0,4 МПа (4 бар)

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)

(6) Номер (порядковый) конструкции клапанов


Жидкость поступает свободно по линиям P и T. В рабочих линиях A и/или B, в которых установлен обратный клапан, жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины, действующее на втулку. Жидкость поступает в направлении A1 → A (и/или B1 → B) через отверстия втулки, вдавливаемой в седло.

3. Технические характеристики

4. Типовые графики

Типовые кривые Δp-Q для клапанов AM2-FX-AB в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C.

(1) A -> A1       B -> B1
(2) Свободные каналы

Все клапаны AM2-CO* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.

5. Установочные размеры (мм)

6. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
