Артикул:
AM3-FC-A/10
1. Описание

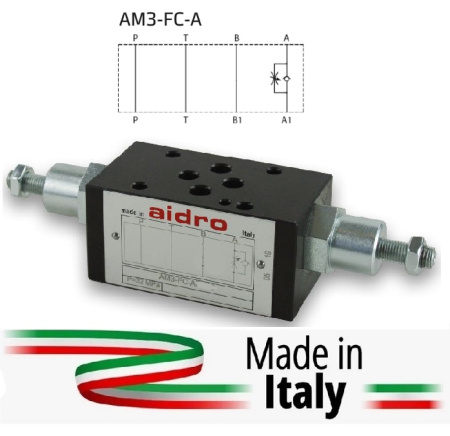

Дроссель модульного монтажа CETOP 3 с регулировкой потока на выходе (относящимся к гидравлическому исполнительному механизму). Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки..2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| AM3 | — | FC | — | — | b | — | / | 10 |
(1) AM3: Клапан модульного монтажа CETOP 03 – давление 32 МПа (320 бар)
(2) FC: Дроссель одностороннего действия с регулировкой потока на выходе (относящимся к гидравлическому исполнительному механизму)
(3) Рабочие линии, в которых установлен клапан:
AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлениях A <–> A1, поток регулируется в направлениях A1 –> A и B1 –> B
A: Поток регулируется в направлениях A1 <–> A; свободный поток в линии B
B: Поток регулируется в направлениях B1 <–> B; свободный поток в линии A
(4) Характеристики регулировки потока для A1 –> A и B1 –> B и давление открытия обратного клапана (Pm) для потока A –> A1 и B –> B1:
Без обозначения: Стандартная регулировка, Pm прибл.0,04 МПа (0,4 бар)
V: Точная регулировка
4: Pm прибл. 0,4 МПа (4 бар)
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
Жидкость поступает свободно по линиям P и T. В рабочих линиях A и/или B с регуляторами жидкость поступает в направлении A –> A1 (и/или B –> B1), преодолевая усилие пружины 5, действующее на втулку 2. Жидкость поступает в направлении A1 –> A (и/или B1 –> B) через отверстия во втулку 2, вдавливаемую в седло. Дросселирующая ось 4, смещаемая путем завинчивания и блокировки при помощи гайки 3, частично преграждает регулирующие отверстия, за счет чего расход полностью зависит от действующего перепада давлений.
3. Технические характеристики
| Макс. номинальный расход |
|
Регулировка потока: |
| Макс. расход | 60 л/мин |
Регулировка потока осуществляется путем дросселирования через отверстия переменного сечения, образующиеся во втулке и частично ограничиваемые дросселирующей осью. В зависимости от различных комбинаций втулки/оси, может применяться следующая регулировка: – (стандартная): площадь отверстия уменьшается от 100% (*) до 0% при помощи 6 полных оборотов регулировочного винта. – V (точная): от 100% (**) до 0% при помощи 5 полных оборотов регулировочного винта (*) 100% прибл. Q = 60 л/мин при p = 20 бар (**) 100% прибл. Q = 30 л/мин при p = 20 бар Ось смещается для увеличения дросселирования путем ослабления ее гайки и вращения по часовой стрелке регулировочного винта. Специальные механические упоры предотвращают опасные перемещения. |
| Макс. номинальное давление (P, A, B) | 32 МПа (320 бар) | |
| Перепады давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
| Масса |
прибл. 1,2 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM3-FC-* в стандартной конфигурации, с минеральным маслом при ѵ=36 сСт и при 50°C полностью отведенной дросселирующей осью.
(1) (3) регулируемые каналы
5. Установочные размеры (мм)
Все дроссели AM3-FC* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP.
