Артикул:

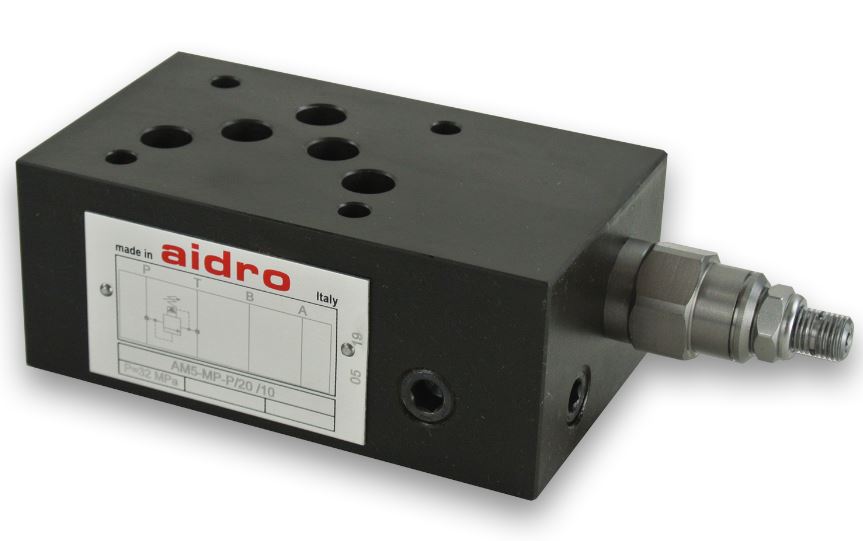

AM5-MP-P/20/10
1. Описание
Предохранительный клапан с пилотным управлением модульного монтажа. Клапан изготовлен из стального корпуса, скомби- нированного с картриджным клапаном разгрузки давления для стабильной регулировки давления.Корпус клапана с покрытием никель-фосфор. Оцинкованный картриджный клапан. Предусмотрены различные диапазоны установленного давления.
2. Код для заказа
| (1) | (2) |
(3) |
(4) | (5) | (6) | (7) | ||||||
| AM5 | — | MP | — |
|
/ |
|
— |
|
— |
|
/ | 10 |
(1) AM5: Модульный клапан CETOP 05 – давление 32 МПа (320 бар)
(2) MP: Клапан разгрузки давления с (гидравлическим) пилотным управлением
(3) Рабочие линии, в которых установлен клапан:
P: Разгрузка в линии P и слив в T
A: Разгрузка в линии A и слив в T
BA: Независимая разгрузка в линии B и в линии A и слив в T
AB: Разгрузка в линии A и в линии B с перекрестным нагнетанием
(4) Диапазоны регулировки давления:
6,3: от 10 бар до 70 бар
12,5: от 10 бар до 140 бар
20: от 20 бар до 210 бар
30: от 20 до 320 бар
(5) Диапазон регулировки давления для разгрузки в линии A (только для моделей AM5-MP-BA) или для разгрузки давления в линии B (для моделей AM5-MP-AB)
(6) Код, зарезервированный для опций и вариантов
(7) Номер (порядковый) конструкции клапанов
Золотник 1 смещается в корпус клапана 7 под действием пружин и электромагнитов 2 и 3. Золотник 1, в зависимости от его формы и положения в корпусе клапана 7, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока. В случае отключения электроэнергии золотник можно перемещать вручную при помощи штифтов ручного управления 9, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.
3. Технические характеристики
|
Макс. рекомендуемый расход |
100 л/мин |
Регулировка давления разгрузки: Давление разгрузки достигается, когда осевые гидравлические силы, действующие на поршень, уравниваются с усилием на пружине; таким образом, значение разгрузки давления можно изменять, в пределах выбранного диапазона регулировки, путем коррекции сжатия пружины. Чтобы увеличить разгрузочное давление, ослабьте шпонку гайки CH 17 мм и поверните шпонку регулировочного винта CH5 по часовой стрелке. Для каждого диапазона регулировки давления градиент давления составляет приблизительно: 6,3: 20 бар/оборот 20: 63 бар/оборот 12,5: 40 бар/оборот 32: 100 бар/оборот После установки требуемого уровня давления следует заблокировать гайку. |
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Кривые разгрузки давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
|
Массы: AM3-MP-P AM3-MP-BA |
прибл. 2,7 кг прибл. 3 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM5-CP-AB в стандартной конфигурации, с минеральным маслом при 36 сСт и 50°C.
Все модульные клапаны AM5-MP-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу) и для высоты клапанов (50 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнений (типа OR 2050).
5. Установочные размеры (мм)
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных ,клапанах AM5-*, полностью совместимы с гидравлическимижидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
