Артикул:
AM3-CO-PT/25
1. Описание

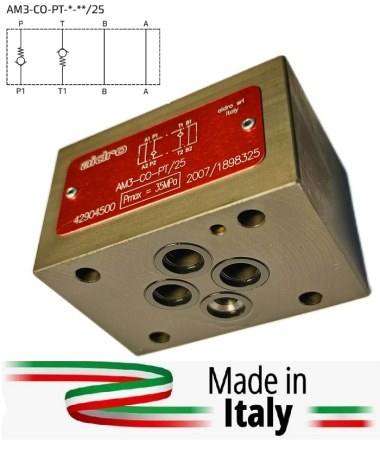

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: P, T или PT. Стандартная обработка поверхности корпуса - покрытие никель-фосфор. Заглушки оцинкованы.2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| AM3 | — | CO | — | — |
|
— |
— |
25 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) CO: Обратный клапан, с пружинным приводом
(3) Рабочие линии, в которых установлен обратный клапан:
T: Обратный клапан в линии T. Поток перекрывается в направлении T1 → T, свободный поток в линиях A, B и P
P: Обратный клапан в линии P: Поток в направлении P →
P1 перекрывается; свободный поток в линиях A, B, и T
PT: Обратный клапан в линиях P и T: Поток в направлении P → P1 и T1 → T перекрывается; свободный поток в линиях A и B
(4) Давление открытия обратного клапана (Pm):
Без обозначения: Стандартная регулировка, Pm прибл. 0,2 МПа (2 бар)
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
3. Технические характеристики
| Макс. номинальный расход |
50 л/мин |
| Макс. расход | 50 л/мин |
| Макс. номинальное давление | 32 МПа (320 бар) |
| Перепады давления |
см. 4 |
|
Установка и размеры |
см. 5 |
| Масса |
прибл. 0,9 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM3-CO в стандартной конфигурации, с минеральным маслом при ѵ=36 сСт и при 50°C полностью отведенной дросселирующей осью.
5. Установочные размеры (мм)
Все модульные клапаны AM3-CO-*/25 соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам уплотнительных колец. На установочной поверхности всех клапанов пред- усмотрено цилиндрическое отверстие диаметром 3,4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими
жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт..
