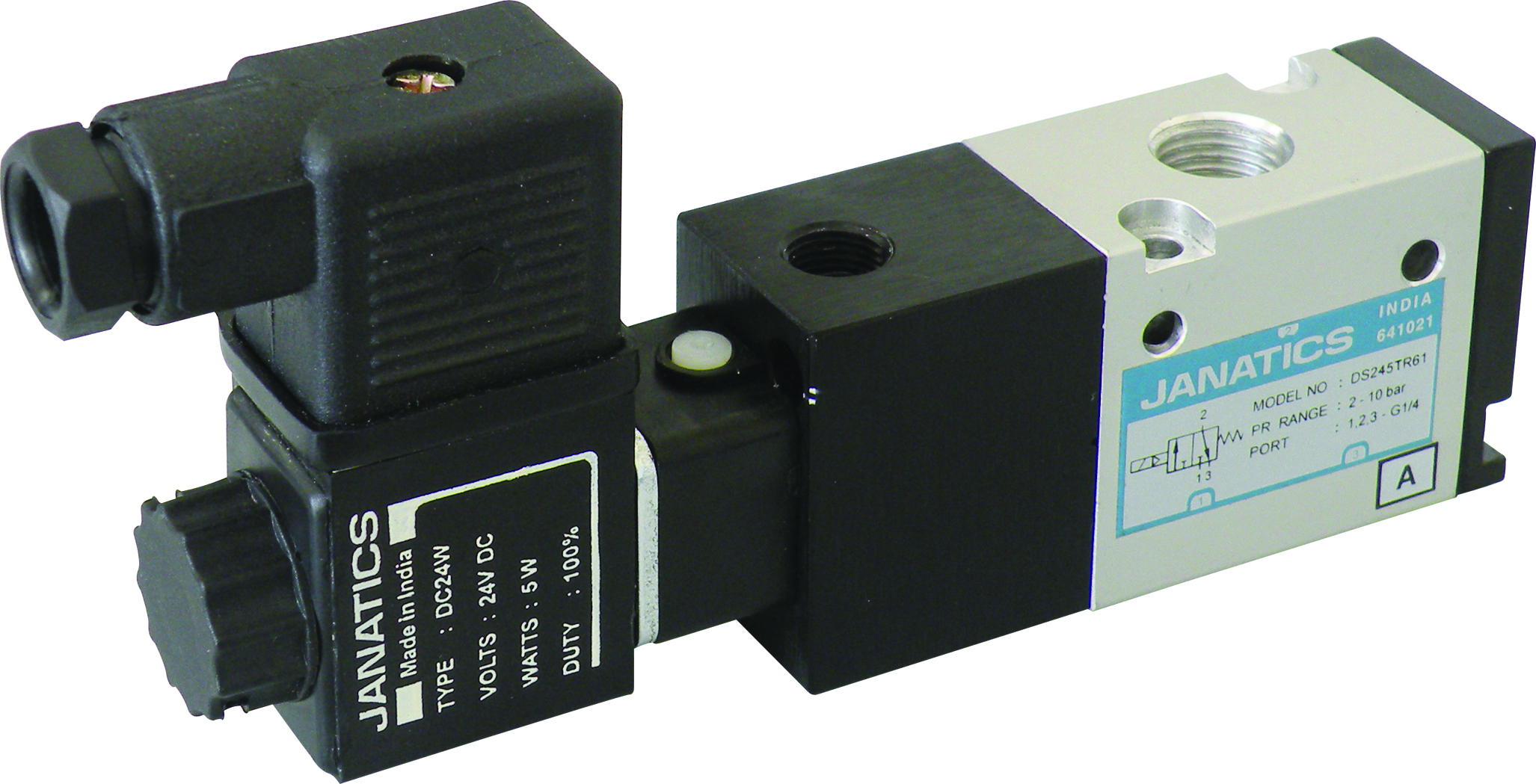

Артикул:
DS245TR61-A
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Широкий диапазон напряжений.
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 800 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5).
Технические характеристики
|
Модель |
DS2 |
||
| Тип |
3/2 |
||
| Конструкция |
Золотниковый |
||
|
Размер отверстия |
Впуск (1), выпуск (2), сброс (3) — G1/4, внешнее пневмоуправление (14, 12) —G1/8 |
||
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
|
Максимальное рабочее давление |
10 бар |
||
|
Диапазон давления на внешнем управляющем клапане |
2–10 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG 32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
1000 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк |
||
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом
| № для заказа |
DS235TR61 |
DS245TR61 |
| Тип | Нормально открытый |
Нормально закрытый |
|
Обозначение |
|
 |
* Для определения номера заказа необходимо добавить напряжение
