Артикул:
DS555TT61-W
Особенности
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Широкий диапазон напряжений
- Подходит для монтажа на плите (серии M004…).
Технические характеристики:
|
Модель |
DS5 | ||
| Тип | 5/2 | ||
| Конструкция |
Золотниковый | ||
|
Размер отверстия |
Впуск, выпуск, с брос — G1/4, пневмоуправление (14, 12) — M5 | ||
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь | ||
|
Диапазон рабочего давления |
2-10 бар | ||
|
Диапазон давления на внешнем управляющем клапане |
2-10 бар | ||
|
Рекомендуемое масло для смазки |
ISO VG32 | ||
|
Температура окружающего воздуха/среды |
5–60° C | ||
|
Номинальный расход @ |
1100 л/мин | ||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк, сталь | ||
|
Электрические характеристики | |||
|
Ширина катушки |
22 мм | ||
|
Напряжение (V) ±10% | AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
| Кабельный ввод (PG9) |
Подходит для кабеля с наружным диаметром Ø6–8 (2-жильный/3-жильный) |
||

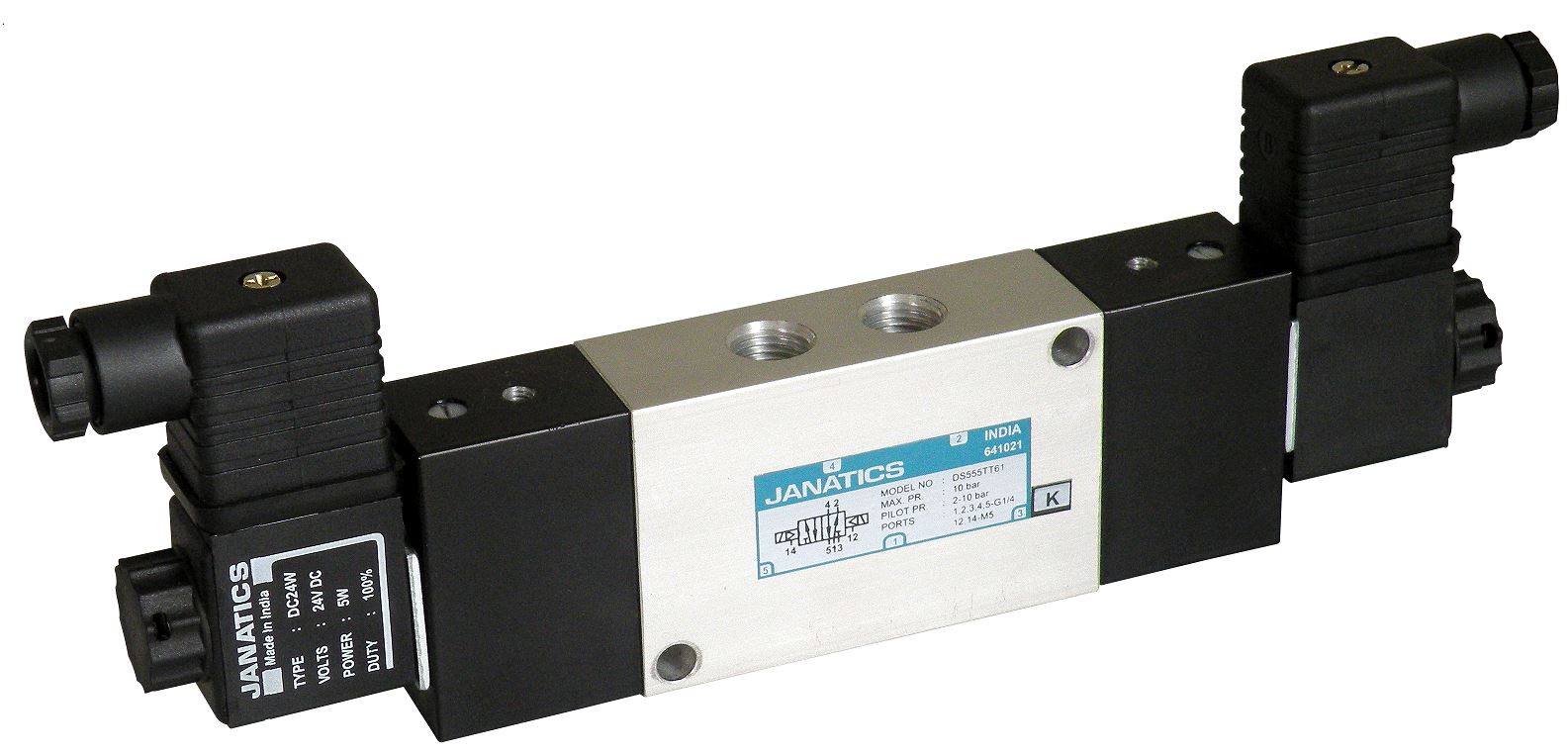

5/2 Пневмораспределитель с двусторонним электромагнитным управлением
| № для заказа | DS555TT61 |
|
Обозначение |
 |
* Для определения номера заказа необходимо добавить напряжение
Порядок заказа
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.| A | 220 B | AC |
|
Q | 110 B | DC |
| B | 110 B | AC | S | 48 B | DC | |
| D | 48 B | AC | W | 24 B | DC | |
| G | 24 B | AC | R | 12 B | DC |
а. Номер заказа клапана 5/2, с двумя катушками 24 В пост. тока и кабелем PG — DS555TT61-W .
б. Номер заказа клапана 5/2, с двумя катушками 24 В пост. тока и литым кабелем — DS555TT61- W1.
2. Электромагнитный клапан + «разъемы со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц. |
 |
 |
|
||||
|
Напряжение |
Цвет корпуса и индикация | Цвет светодиода | Тип соединения | ||||
| A | 220 B AC |
TO |
 |
R | Красный | 0 |
Кабельн. ввод PG |
| G | 24 B AC |
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|||||
| W | 24 B DC | T1 |  |
1 |
Литой кабель (длиной 2 метра) |
||
|
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
|||||||
Пример:
Код для заказа клапана 5/2 (1/4 дюйма) с двусторонним электромагнитным управлением, разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS555TT61-WT1R1 .
|
Катушка (без разъема) |
Код для заказа |
|
|
Напряжение |
AC |
DC |
| 220 |
AC23A |
- н/п - |
| 110 |
AC23B |
DC24Q |
| 48 |
AC23D |
DC24S |
| 24 |
AC23G |
DC24W |
| 12 |
- н/п - |
DC24R |
