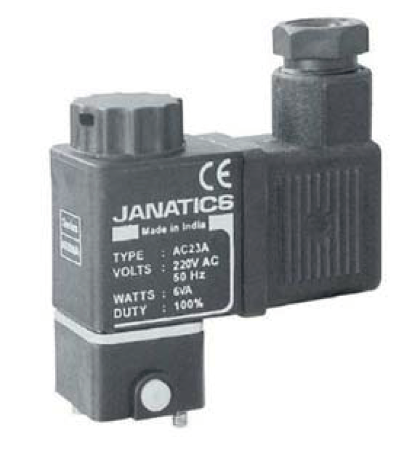

Артикул:
E44001W
Особенности
- Модульный клапан.
- Большой выбор напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Ручное управление — нажимного типа.
- Групповой монтаж.
Технические характеристики
|
Модель |
E44001* |
|
|
Температура окружающей среды |
не более 5–60° C |
|
|
Рабочая cреда |
Отфильтрованный сжатый воздух |
|
|
Проходное сечение (NW) |
1,2 | |
|
Диапазон рабочего давления |
10 бар |
|
| Расход @ | 50 л/мин | |
| Электрические характеристики | ||
| Ширина катушки | 22 мм | |
| Напряжение (V) ±10% | AC (50 Гц) 24, 48, 110, 220 | DC 12, 24, 48, 110 |
| Потребляемая мощность |
6 ВА |
5 Вт |
|
Рабочий цикл |
Непрерывный | |
|
Тип защиты обмотки |
IP65 | |
| Класс изоляции | Класс F | |
|
Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил, пластик |
|
Внимание!
Катушка переменного тока (АС) может использоваться на клапане с катушкой постоянного тока (DC) и наоборотПлита для монтажа одного клапана
Плита для монтажа 2, 4, 6, 8 клапанов
|
Кол-во клапанов |
L |
L1 |
Код для заказа |
|
1 клапан |
— |
— |
M220001 |
|
2 клапана |
61 | 77 |
M220002 |
|
4 клапана |
107 | 123 |
M220004 |
|
6 клапанов |
153 | 169 |
M220006 |
|
8 клапанов |
199 | 215 |
M220008 |
Плита-заглушка
Применение:
Плиту-заглушку можно использовать для заглушения неиспользуемого места на многоместной плите.
Например, если требуется установить только 3 клапана на плите M220004, четвертое место можно заглушить и сделать холостым с помощью одной плиты-заглушки
|
№ |
Позиция |
Количество |
Код для заказа |
| 1 |
Плита-заглушка |
1 |
|
| 2 |
Уплотнительное кольцо |
1 |
A3C01 |
| 3 |
Винт — M3x6 |
2 |
|
* Код для заказа
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.
A 220 BAC Q 110 BDC
B 110 BAC S 48 BDC
D 48 BAC W 24 BDC
G 24 BAC R 12 BDC
Пример:
Код для заказа нормально закрытого клапана прямого действия 3/2 22 мм с катушкой 24 В пост. тока — E44001W.
|
ССЫЛКА НА КАТ.№ |
ТИП КЛАПАНА |
РАЗМЕР ОТВЕРСТИЯ |
NW |
ДИАПАЗ. рабочего давления (бар) |
КОД ДЛЯ ЗАКАЗА С НАПРЯЖЕНИЕМ КАТУШКИ (все катушки предусматривают DIN-соединитель с разъемом S1) |
Примечания |
|||||
|
Вход |
Выход |
Сброс |
AC |
||||||||
|
220 В |
110 В |
48 В |
24 В |
||||||||
|
Клапаны прямого действия |
|||||||||||
|
J001-04 |
2/2 H3 |
G1/4 |
G1/4 |
НЕТ |
3,0 |
0–10 |
E12614A |
E12614B |
E12614D |
E12614G |
|
|
J013-02 |
2/2 H3 |
G1/4 |
G1/4 |
НЕТ |
2,5 |
0–7 |
E12613A |
E12613B |
E12613D |
E12613G |
|
|
J013-02 |
2/2 H3 |
G1/4 |
G1/4 |
НЕТ |
2 |
0–10 |
E12612A |
E12612B |
E12612D |
E12612G |
|
| J013-02 |
2/2 H3 |
G1/4 |
G1/4 |
НЕТ | 1,2 |
0–20 |
E12611A |
E12611B |
E12611D |
E12611G |
|
|
J002-04 |
3/2 НО |
G1/8 |
G1/4 |
G1/4 |
2,5 |
0–7 |
E13613A |
E13613B |
E13613D |
E13613G |
|
|
J002-04 |
3/2 НО |
G1/8 |
G1/4 |
G1/4 |
2,0 |
0–10 |
E13612A |
E13612B |
E13612D |
E13612G |
|
|
J002-04 |
3/2 НО |
G1/8 |
G1/4 |
G1/4 | 1,2 |
0–20 |
E13611A |
E13611B |
E13611D |
E13611G |
|
| J003-04 |
3/2 НО |
G1/4 |
G1/4 |
G1/8 |
2,5 |
0–7 |
E14613A |
E14613B |
E14613D |
E14613G |
|
| J003-04 |
3/2 НО |
G1/4 |
G1/4 |
G1/8 |
2,0 |
0–10 |
E14612A |
E14612B |
E14612D |
E14612G |
|
| J003-04 |
3/2 НО |
G1/4 |
G1/4 |
G1/8 |
1,2 |
0–20 |
E14611A |
E14611B |
E14611D |
E14611G |
|
|
J004-04 |
3/2 групповой монтаж, НЗ |
НЕТ |
НЕТ |
G1/8 |
2 |
0–10 |
E24002A |
E24002B |
E24002D |
E24002G |
Ручной регулятор шлицевой |
|
E24002A-K |
E24002B-K |
E24002D-K |
E24002G-K |
Ручной регулятор кнопочный |
|||||||
|
Клапаны непрямого действия |
|||||||||||
|
J005-05 |
3/2 одинарн. управляемый, НО |
G1/4 |
G1/4 |
G1/4 |
6 |
2–10 |
EL13615A |
EL13615B |
EL13615D |
EL13615G |
Ручной регулятор шлицевой |
|
EL13615A -K |
EL13615B -K |
EL13615D -K |
EL13615G -K |
Ручной регулятор кнопочный |
|||||||
| J006-05 |
3/2 одинарн. управляемый, НЗ |
G1/4 |
G1/4 |
G1/4 |
6 |
2–10 |
EL14615A |
EL14615B | EL14615D |
EL14615G |
Ручной регулятор шлицевой |
|
EL14615A -K |
EL14615B -K |
EL14615D- K |
EL14615G -K |
Ручной регулятор кнопочный |
|||||||
|
J007-05 |
3/2 одинарн. управляемый, НО |
G1/2 |
G1/2 |
G1/2 |
12 |
2–10 |
EL13637A | EL13637B | EL13637D |
EL13637G |
Ручной регулятор шлицевой |
|
EL13637A -K |
EL13637B -K |
EL13637D -K |
EL13637G -K |
Ручной регулятор кнопочный |
|||||||
|
J008-05 |
3/2 одинарн. управляемый, НЗ |
G1/2 |
G1/2 |
G1/2 |
12 |
2–10 |
EL14637A | EL14637B | EL14637D |
EL14637G |
Ручной регулятор шлицевой |
|
EL14637A -K |
EL14637B -K |
EL14637D -K |
EL14637G -K |
Ручной регулятор кнопочный |
|||||||
|
J009-05 |
5/2 одинарн управляемый |
G1/4 |
G1/4 |
G1/4 |
6 |
2–10 |
EL15615A | EL15615B | EL15615D |
EL15615G |
Ручной регулятор шлицевой |
|
EL15615A -K |
EL15615B -K |
EL15615D -K |
EL15615G -K |
Ручной регулятор кнопочный |
|||||||
|
J010-05 |
5/2 одинарн управляемый |
G1/2 |
G1/2 |
G1/2 |
12 |
2–10 |
EL15637A |
EL15637B |
EL15637D |
EL15637G |
Ручной регулятор шлицевой |
|
EL15637A -K |
EL15637B -K |
EL15637D -K |
EL15637G -K |
Ручной регулятор кнопочный |
|||||||
|
J011-05 |
5/2 двойной управляемый |
G1/4 |
G1/4 |
G1/4 |
6 |
2–10 |
EL25615A |
EL25615B |
EL25615D |
EL25615G |
Ручной регулятор шлицевой |
|
EL25615A -K |
EL25615B -K |
EL25615D -K |
EL25615G -K |
Ручной регулятор кнопочный |
|||||||
| J011-05 |
5/2 двойной управляемый |
G1/2 |
G1/2 |
G1/2 |
12 |
2–10 |
EL25637A |
EL25637B |
EL25637D |
EL25637G |
Ручной регулятор шлицевой |
|
EL25637A -K |
EL25637B -K |
EL25637D -K |
EL25637G -K |
Ручной регулятор кнопочный |
|||||||
