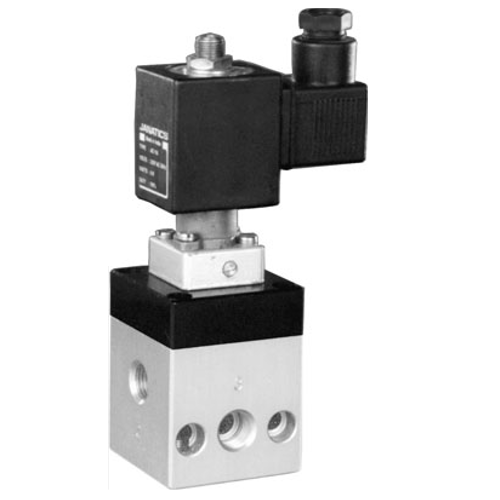

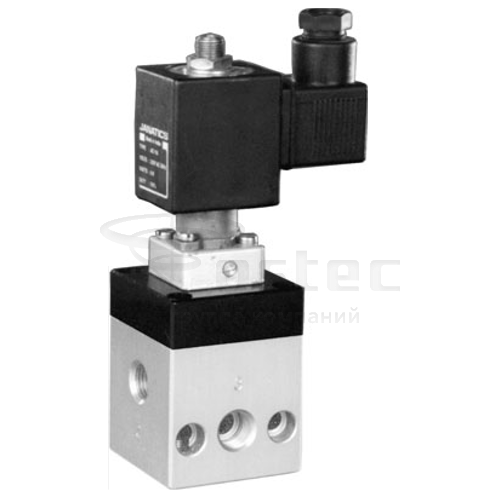

Артикул:
EL14615W-K
Особенности
- Седло тарельчатого клапана с мембранным исполнительным механизмом.
- Широкий диапазон рабочих напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Ручное дублирование.
- Бесшумная работа.
- Хорошие характеристики потока.
Технические характеристики
|
Модель |
EL14615 |
|||||||||
| Размер отверстия | Впуск, выпуск, сброс — G1/4 | |||||||||
| Температура окружающей среды | Не более 60° С | |||||||||
| Среда | Отфильтрованный сжатый воздух | |||||||||
| Проходное отверстие (NW) | 6 | |||||||||
| Диапазон рабочего давления (бар) | 2–10 | |||||||||
| Значение пропускной способности | 0,65 | |||||||||
| Расход (л/мин)** | 650 | |||||||||
| Электрические характеристики | ||||||||||
| Ширина катушки | 32 мм | |||||||||
| Напряжение (V) ±10% | Переменное (50 Гц) | Постоянное | ||||||||
| 24, 48, 110, 220 | 12 | 24, 48, 110 | ||||||||
| Потребляемая мощность (ватт) | 6 | 9 | 8 | |||||||
| Рабочий цикл | Непрерывный | |||||||||
| Тип защиты обмотки | IP65 | |||||||||
| Класс изоляции | Класс F | |||||||||
| Материалы конструкции | Алюминий, латунь, нержавеющая сталь, нитрил | |||||||||
* Для заказа см. страницы 280-283
** 6 бар на впуске, 5 бар на выпуске, с перепадом давления Δp = 1 бар
Перечень запасных частей
|
Поз. |
Катушка (без разъема) |
№ для заказа |
||||||||
|
Напряжение |
Переменное, 50 Гц |
Постоянное |
||||||||
| 1 | 220 | AC11A | - н/п - | |||||||
| 110 | AC11B | DC12Q | ||||||||
| 48 | AC11D | DC12S | ||||||||
| 24 | AC11G | DC12W | ||||||||
| 12 | - н/п - | DC15R | ||||||||
| 2 | Подвижный стержень узловой сборки в сборе включает в себя: 1. Подвижный стержень узловой; 2. Основную пружину. | SSA0311 | SSA0711 | |||||||
| 3 | Электромагнитный клапан узловой сборки в сборе (без катушки) включает в себя: 1. Электромагнитный клапан узловой сборки; 2. Винты — 2 шт.; 3. Уплотнительные кольца — 2 шт. | E24001-A | E24001-D | |||||||
| Комплект уплотнений состоит из всех резиновых элементов для главного клапана (4). | SK3611 | |||||||||
Внимание!
Для обеспечения надлежащего функционирования:
Внимание!2. Сброс не должен ограничиваться.
Катушку переменного тока (АС) не следует использовать на клапане с катушкой постоянного тока (DC) и наоборот.
