Артикул:
EL25637S-K

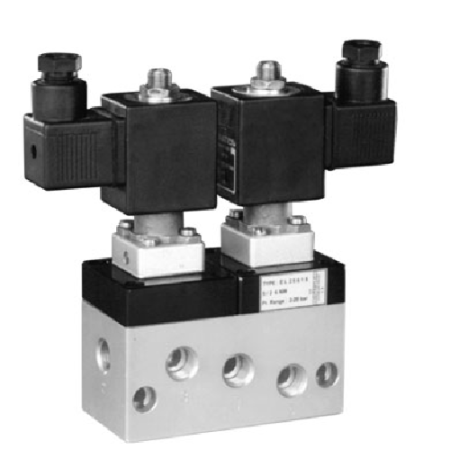

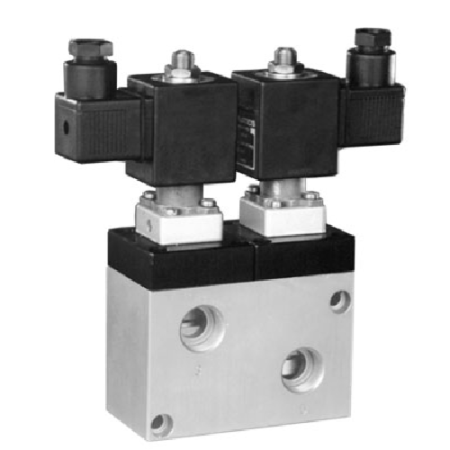

5/2 Двойной клапан с электромагнитным управлением
Особенности
- Клапан тарельчатого типа с управляемой диафрагмой.
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Ручное управление (шлицевое).
- Бесшумная работа.
- Хорошие расходные характеристики
|
Модель # |
EL25637 |
||
|
Размер отверстия |
Впуск, выпуск, сброс — G1/2 |
||
|
Температура окружающей среды |
Не более 60° С |
||
|
Среда |
Отфильтрованный, смазанный сжатый воздух |
||
|
Проходное отверстие (NW) |
12 | ||
|
Диапазон рабочего давления(бар) |
2-10 | ||
|
Значение пропускной способности |
3 | ||
|
Расход (л/мин)* |
3000 | ||
|
Электрические характеристики |
|||
|
Ширина катушки |
32 мм |
||
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220 |
DC |
|
| 12 | 24,48,110 | ||
|
Потребляемая мощность (ватт) |
6 | 9 | 8 |
| Рабочий цикл |
Непрерывный |
||
| Тип защиты обмотки |
IP65 |
||
|
Класс изоляции |
Класс F |
||
|
Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил |
||
* 6 бар на впуске, 5 бар на выпуске, с перепадом давления ∆p = 1 бар
Перечень запасных частей
|
№ |
Катушка (без разъема) |
Код для заказа |
|
| Напряжение |
AC |
DC |
|
| 1 | 220 |
AC 11A |
- н/п - |
| 110 |
AC 11B |
DC 12Q |
|
| 48 |
AC 11D |
DC 12S |
|
| 24 |
AC 11G |
DC 12W |
|
| 12 | - н/п - | DC 15R | |
| 2 |
Сердечник включает в себя: 1. Стержень 2. Основную пружину |
SSA0311 |
SSA0711 |
| 3 |
Пилотный клапан (без катушки) Включает в себя: 1. Электромагнитный клапан 2. Винты — 2 шт. 3. Уплотнительные кольца — 2 шт. |
E24001-A |
E24001-D |
|
|
Комплект уплотнений состоит из всех резиновых элементов для главного клапана (4) |
SK5632 |
|
Внимание! A. Для обеспечения надлежащего функционирования
1. Убедитесь, что входное отверстие подключено к трубе источника сжатого воздуха с минимальным диаметром 6 мм.
2. Сброс не должен ограничиваться.
B. Функция режима ожидания
Если клапан работает, он будет находиться в состоянии ожидания даже при отсутствии питания, при условии, что давление на впуске составит выше 2 бар.
C. Катушку переменного тока (АС) не следует использовать на клапане с катушкой постоянного тока (DC) и наоборот.
Код для заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения катушки
| A | 220 B | AC |
|
Q | 110 B | DC |
| B | 110 B | AC | S | 48 B | DC | |
| D | 48 B | AC | W | 24 B | DC | |
| G | 24 B | AC | R | 12 B | DC |
Пример:
a. Код для заказа нормально закрытого клапана непрямого действия 3/2 с катушкой 24 В пост. тока — EL14615-W.
б. Код для заказа нормально закрытого клапана непрямого действия 3/2 с катушкой 24 В пост. тока и литым кабелем — EL14615-W1.
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
 |
 |
 |
|
||||
|
Напряжение |
Цвет корпуса и индикация | Цвет светодиода | Тип соединения | ||||
| A | 220 B AC |
TO |
 |
R | Красный | 0 |
Кабельн. ввод PG |
| G | 24 B AC |

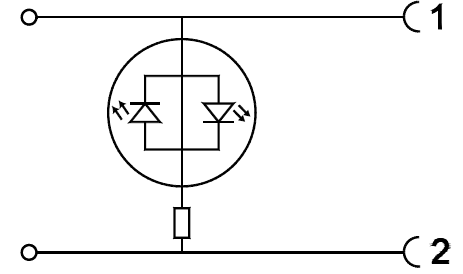

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|||||
| W | 24 B DC | T |  |
1 |
Литой кабель (длиной 2 метра) |
||
|

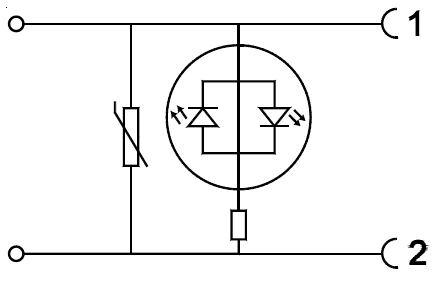

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
|||||||
Пример:
Код для заказа 3 / 2 нормально закрытого клапана непрямого действия с разъемом 24 В пост. тока, оснащенным светодиодом, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: EL14615-WT1R1.
|
Пример |

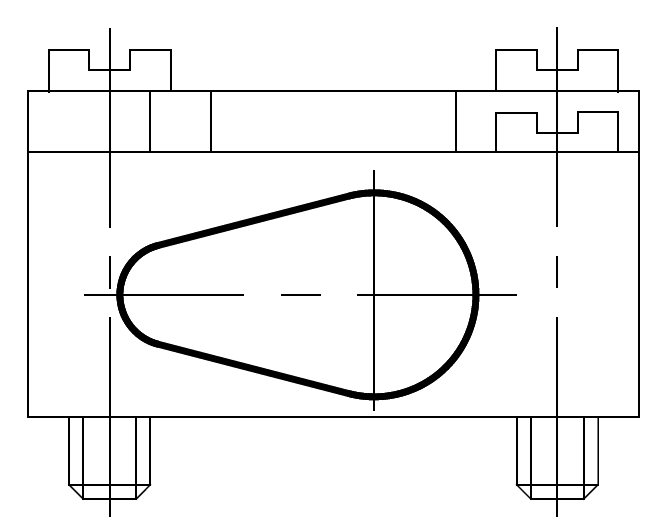

Ручной регулятор кнопочный |
|
Код для заказа нормально закрытого клапана непрямого действия 3 / 2 с катушкой 24 В пост. тока — EL14615W со шлицевым ручным регулятором (стандартная модель). |
Номер заказа нормально закрытого клапана непрямого действия 3 / 2 с катушкой 24 В пост. тока — EL14615W- K – с кнопочным ручным регулятором. |

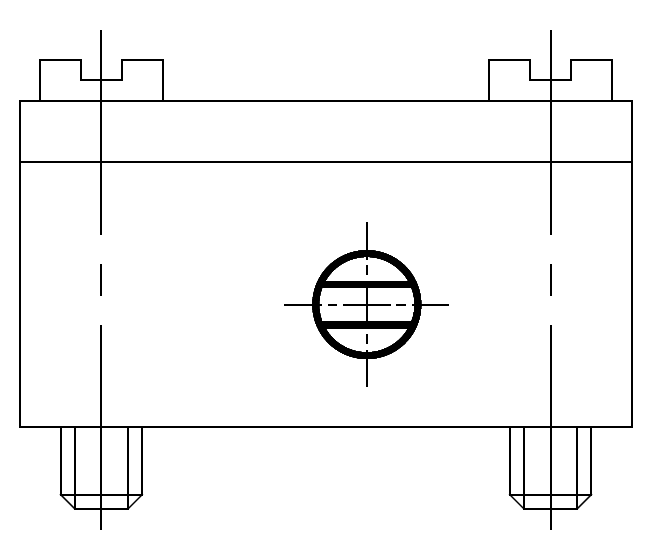

Ручной регулятор шлицевой |
Ручной регулятор кнопочный
|
