Артикул:
DS345SR61-A
Компактный пневмораспределитель G1/4 Cерия DS3 NAMUR
Особенности изделий
- Подходит для компонентов пневмоавтоматики с расположением портов (интерфейсом) по стандарту NAMUR
- Компактные размеры
- Ручное дублирование
- Широкий выбор напряжения питания соленоидов
Технические характеристики
|
Модель |
DS3 |
||||
|
Тип |
3/2 с одним соленоидом, 5/2 с одним и двумя соленоидами | ||||
|
Конструкция |
Золотниковый пневмораспределитель с расположением портов (интерфейсом) по стандарту NAMUR | ||||
| Размер портов | Вход, выхлоп – G1/4 | Выходы – расположение портов (интерфейс) NAMUR | |||
| Рабочая среда | Сжатый воздух, фильтрованный, после маслораспылителя | ||||
| Диапазон рабочего давления | 2–10 бар | ||||
| Температура окружающей среды | от -10 до +60 °C | ||||
| Температура сжатого воздуха | от +5 до +50 °C | ||||
| Расход | *1400 л/мин | ||||
| Вид монтажа |
2 порта в корпусе по стандарту NAMUR, крепежный винт с комбинированной головкой (M5x30) – 2 шт., уплотнительное кольцо круглого сечения (Ø16xØ2) – 2 шт. |
||||
| Материальное исполнение | Алюминий, нитрил, латунь, сталь, ацеталь, ПБТ, цинк | ||||
| Масса изделия | С одним соленоидом – 350 г, с двумя соленоидами – 440 г | ||||
| Электрическая часть | |||||
|
Ширина катушки |
Стандартная | Огнестойкая | |||
| 22 мм | 22 мм | ||||
| Напряжение (V) ± 10 % | Переменное (50 Гц) — 24, 48, 110, 220 | Переменное 220 В | |||
| Постоянное 12, 24, 48, 110 | DC-24 | ||||
|
Потребляемая мощность |
Переменный ток: 6 ВА; постоянный ток: 5 Вт |
Переменный ток: 3 ВА; постоянный ток: 3 Вт |
|||
|
Рабочий цикл |
Длительный | Длительный | |||
|
Класс изоляции |
F | H | |||
| Степень защиты катушки | IP65 | IP66 | |||
|
Ввод кабеля |
PG9 (подходит для кабеля с наружным диаметром Ø6–8 (2 жильный/3-жильный) | Длина кабеля 1,2 м | |||
* Давление на входе 6 бар и перепад давления 1 бар
Пневмораспределитель 3/2, нормально открытый, с одним соленоидом и пружинным возвратом
1 – вход, 2 – выход, 3 – выхлоп
|
№ для заказа* |
DS335SR61 |
|||
| Символ |
 |
|||
Пневмораспределитель 3/2, нормально закрытый, с одним соленоидом и пружинным возвратом
1 – вход, 2 – выход, 3 – выхлоп
|
№ для заказа* |
DS345SR61 |
|||
| Тип | Нормально закрытый | |||
| Символ |
 |
|||
* В № для заказа необходимо добавить напряжение питания, см. страницу 355 пройдя по ссылке
Пневмораспределитель 5/2 с электропневматическим управлением, одним соленоидом и пружинным возвратом
1 – вход, 2,4 – выход, 3,5 – выхлоп
|
№ для заказа* |
DS335SR61 |
|||
| Символ |
 |
|||

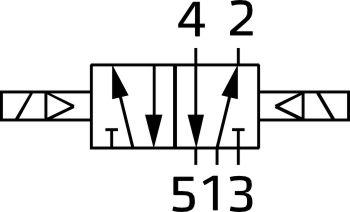

Пневмораспределитель 5/2 с электропневматическим управлением и двумя соленоидами
1 – вход, 2,4 – выход, 3,5 – выхлоп
|
№ для заказа* |
DS345SR61 |
|||
| Символ |
 |
|||
** В № для заказа необходимо добавить напряжение питания, см. страницу 355 пройдя по ссылке
Порядок заказа
1. Пневмораспределитель + ответные разъемы без светодиодного индикатораПри заказе пневмораспределителей с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.
| A | ~220 В | AC | Q | =110 В | DC | |||
| В | ~110 В | AC | S | =48 В | DC | |||
| D | ~48 В | AC | W | =24 В | DC | |||
| G | ~24 В | AC | R | =12 В | DC | |||
Пример
a) Номер заказа нормально открытого пневмораспределителя 3/2 с одним соленоидом =24 В и кабельным вводом типа PG — DS335SR61-W.
b) Номер заказа нормально открытого пневмораспределителя 3/2 с одним соленоидом =24 В и залитым кабелем — DS335SR61-W1.
c) Номер заказа нормально открытого пневмораспределителя 3/2 с одним соленоидом =24 В с огнестойкой катушкой — DS335SR61-WF
2. Пневмораспределитель + ответные части разъема со светодиодным индикатором
При заказе пневмораспределителей с электромагнитным управлением с ответными частями разъемов, оснащённых светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц
|
|
 |
|
|
|
|
||||
|
Модель |
|
Цвет корпуса и индикация |
|
Цвет светодиода |
|
Тип соединения | ||||
|
A 220 В AC |
Т0 |
 |
R красный |
0 Кабельный ввод PG |
||||||
|
G 24 В AC |
1 Залитой кабель (длиной 2 метра) | |||||||||
|
W 24 В DC |
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим подачу напряжения питания | |||||||||
|
|
Т1 |
 |
|
|
||||||
| Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим подачу напряжения питания, и варистором для защиты источника питания и нагрузки от перенапряжения | ||||||||||
Пример
№ заказа нормально открытого пневмораспределителя 3/2 (1/4’’) с одним соленоидом 24 В пост., с ответной частью разъема в прозрачном корпусе, с биполярным светодиодом и варистором, цвет светодиода красный, с залитым кабелем: DS335SR61-WT1R1
№ для заказа запасного соленоида
|
Катушка (без разъема) |
№ для заказа | |||||
| Напряжение | AC | DC | ||||
|
220 |
AC23A |
- н. п. - | ||||
|
110 |
AC23B |
DC24Q | ||||
|
48 |
AC23D |
DC24S | ||||
|
24 |
AC23G |
DC24W | ||||
|
12 |
- н. п. - |
DC24R | ||||
№ для заказа запасного огнестойкого соленоида
|
Катушка (без разъема) |
№ для заказа | |||||
| Напряжение | AC | DC | ||||
|
220 |
SC3056 |
- н. п. - | ||||
|
24 |
- н. п. - | SC3057 | ||||
