Артикул:
RO-34/21
Редукционный (разгрузочный) клапан картриджного типа с посадочной поверхность 3/4"-16 UNF, прямого действия, золотникового типа для повышения стабильности во всем диапазоне расхода.
Благодаря низкому гистерезису клапана реакция на динамические изменения давления быстрая и надежная.
Корпус разработан для точного регулирования давления с ограниченным перепадом давления. Клапан в стандартном исполнении имеет цинковое покрытие (240 часов испытания в солевом тумане).
Также можно нанести цинк-никелевое покрытие для повышения коррозионной стойкости (520 часов в солевом тумане).
Технические характеристики
| Макс. расход | 20 л/мин | |||
| Макс. рабочее давление | 35 МПа (350 бар) | |||
| Масса | 0,13 кг | |||
Код заказа
| (1) | (2) |
|
(3) |
|
(4) |
|
(5) | ||||
| RO | - | 34 | / |
|
- | - |
|
||||
(1) RO: Редукционный (разгрузочный) клапан прямого действия
(2) Номинальный размер 34: полость 3/4"16 UNF
(3) Диапазоны пониженного давления
- 6,3: 2,0-6,3 МПа ( 20-63 бар)
- 16: 5,0-16 МПа (50-160 бар)
- 21: 10,0-21,0 МПа (100-210 бар)
(4) уплотнения
- без обозначения: уплотнения из бутадиен-нитрильного каучука
- V: уплотнения Viton
(5) Покрытие
- без обозначения: цинк – трехвалентное покрытие
- ZN: цинк-никель (520 ч)
Типовые диаграммы
|

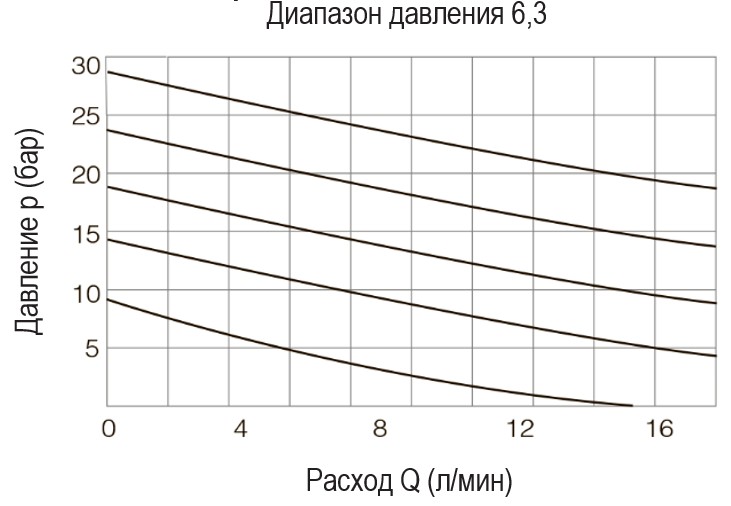

Минимальное падение давления в зависимости от расхода |

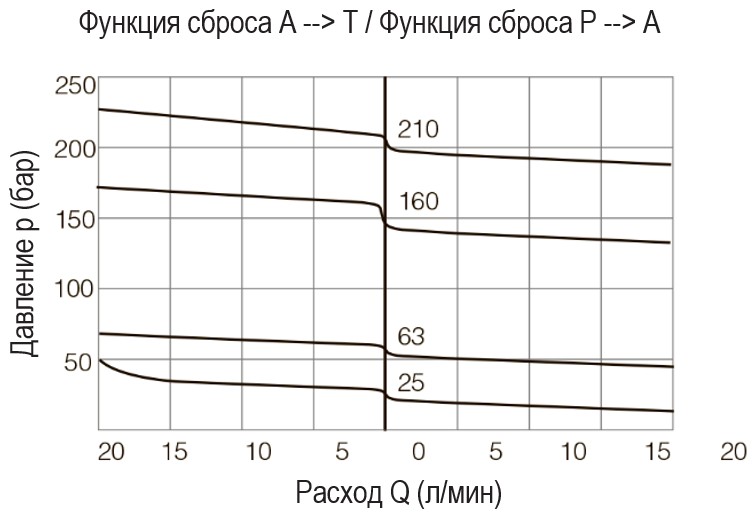

Сокращение и сброс давления в зависимости от расхода |

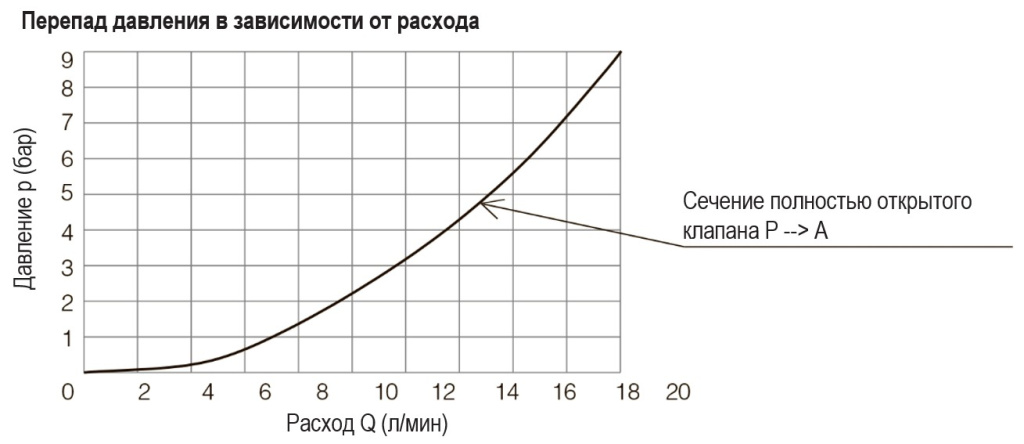

Перепад давления в зависимости от расхода |
|||
 |
 |
|
|||
Установочные размеры
