Артикул:
HD2-EI-1C-024C/10
1. Описание

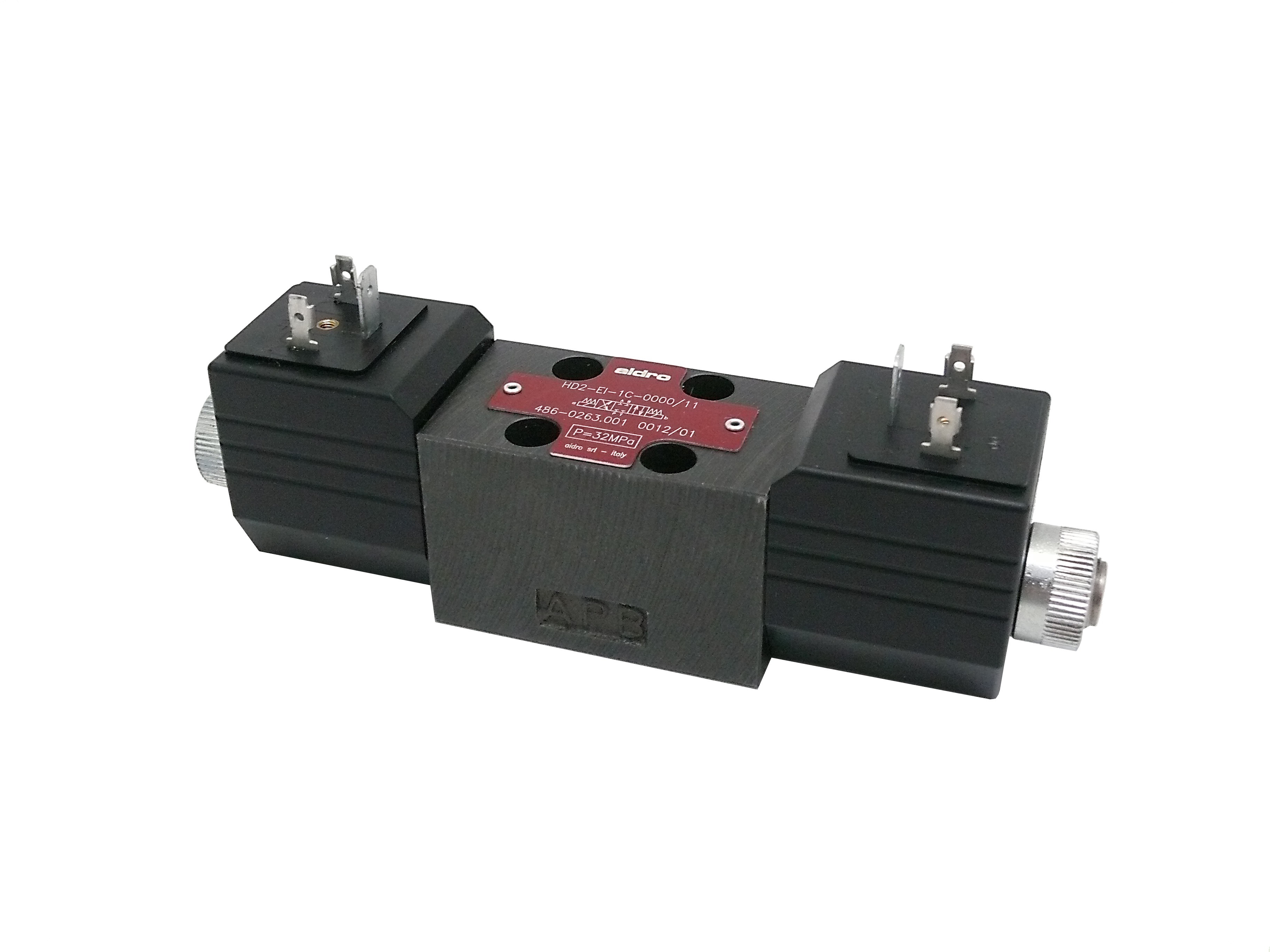

Клапаны HD2-EI представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 02).Конструкция корпуса – 3-камерный литой блок, обеспечивающий экономию производственных расходов и минимальные перепады давления.
Клапан может оснащаться взаимозаменяемыми электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием соединителей со встроенным мостовым выпрямителем.
В стандартных версиях поверхности корпуса клапана с защитным покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижных частей (ISO 9227, испытания в солевом тумане в течение 520 часов).
2. Код для заказа
| (1) | (2) | (3) | (4) | (5) | (6) | ||||
| HD2 | — | E/ | — | — | / | 10 |
(1) HD2: 4-линейный направляющий гидрораспределитель CETOP 02
(2) EI: С электрическим управлением
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)
(4) Код, зарезервированный для опций и вариантов:
b: Электромагнит b устанавливается только в версиях
LL и ML (вместо электромагнита a) ZN: Цинк-никелевое покрытие поверхности
(5) Электрическое напряжение и катушки:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
110R: Катушки для 98 B/50 постоянного тока (110 B/50 – 115 B/60 выпрямленного переменного тока)
220A: Катушки для 198 B/50 постоянного тока (220 B/50 – 230 B/60 выпрямленного переменного тока)
(6) Номер (порядковый) конструкции клапанов
Комбинирование золотников, пружин и электромагнитов позволяет реализовывать практически любые соединения и последовательности всех типов портов (P, A, B, T). Фактически для всех комбинаций электромагнитов/пружин и для всех типов золотников (за исключением золотника 4), когда питание подводится к электромагниту a, используются гидравлические соединения P → B и A → T; для применения соединений P → A и B → T питание должно подводиться к электромагниту b.
Гидравлические соединения, создаваемые в центральном (нейтральном) положении, когда к электромагнитам не подводится питание, являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер: 0 = P, A, B, T соединены; 1 = P, A, B, T закрыты; 3 = P закрыт и A, B, T соединены; описание других типов см. в 4 .
3. Технические характеристики:
| Макс. номинальный расход |
20 л/мин |
Электрические характеристики: |
| Макс. расход |
25 л/мин |
Клапаны HD2-El-* приводятся в действие электромагнитом,питание которого подводится: – непосредственно от источника напряжения постоянного тока 12 B постоянного тока (012 C) 24 B постоянного тока (024 C) – посредством соединителей, оснащенных двухполупериодным мостовым выпрямителем, от источника напряжения переменного тока: 110 B/50 Гц, 115 B/60 Гц или 115 B/50 Гц (110 R) 220 B/50 Гц, 230 B/60 Гц или 230 B/50 Гц (220 R) Все соединители должны соответствовать требованиям стандарта ISO 4400 (DIN 43650), и электрическая цепь должна быть способна проводить следующий номинальный ток: 12 B постоянного тока = 2,4 A 24 B постоянного тока = 1,2 A Реле напряжения 110 B (110 R) = 0,30 A Реле напряжения 220 B (220 R) = 0,15 A Допустимые колебания напряжения питания: +5% -10% |
| Макс. номинальное давление (P, A, B) |
25 МПа (250 бар) |
|
| Макс. давление |
32 МПа (320 бар) |
|
| Макс. давление в порте T |
16 МПа (160 бар) |
|
| Перепады давления | см. 5 | |
| Степень защиты согласно DIN 40050 | IP 65 | |
| Рабочий цикл | 100% | |
| Срок службы | ≥ 107циклов | |
| Установка и размеры | см. 7 | |
| Масса | прибл. 0,8/1,1 кг |
4. Типовые графики
Типовые кривые ∆p-Q для клапанов HD2-El-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, в направлении потока P → A/B, A/B → T.
Расход Q, л/мин
1 = все золотники: P -> A/B and A/B →T 2 = золотник 4: P -> A/B and P->T
5. Установочные размеры (мм)
Все клапаны HD2-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и высоты клапанов. При сборке на монтажной плите клапан HD2-* должен крепиться болтами M5х35 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм.
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – колец с квадратным сечением QuadRing/уплотнительных колец OR 7,65х1,68х1,68.
Соединения с источником электропитания обеспечиваются с помощью стандартных 3-контактных соединителей, согласно стандарту ISO 4400 (DIN 43650). Могут использоваться соединители с другими размерами кабельных выводов (PG9, PG11), и, помимо функции соединения, могут выполнять прочие функции:
– Сигнальный провод
– Мостовой выпрямитель для источника питания переменного тока
– Ограничитель перенапряжений и т.д.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах HD2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.7. Идентификация золотников и промежуточные положения
8. Опции
ОПЦИЯ S – Калиброванное отверстие порта P.Опция S включает элементы (2) , имеющие специальную форму для установки в порт P электромагнитного клапана с калиброванным отверстием (различных размеров), которое может ограничивать, при требуемом значении ∆p, расход, поступающий в электромагнитный клапан.
Диаметр отверстий этих элементов:
2S – 08 → D = 0,8 мм
2S – 10 → D = 1 мм
2S – 12 → D = 1,2 мм
2S – 15 → D = 1,5 мм
Герметичность элементов в порте P поддерживается уплотнительным кольцом типа OR (1) с размерами 7,65 х 1,78 мм (например, OR 107-2031).
