DS43501EE8

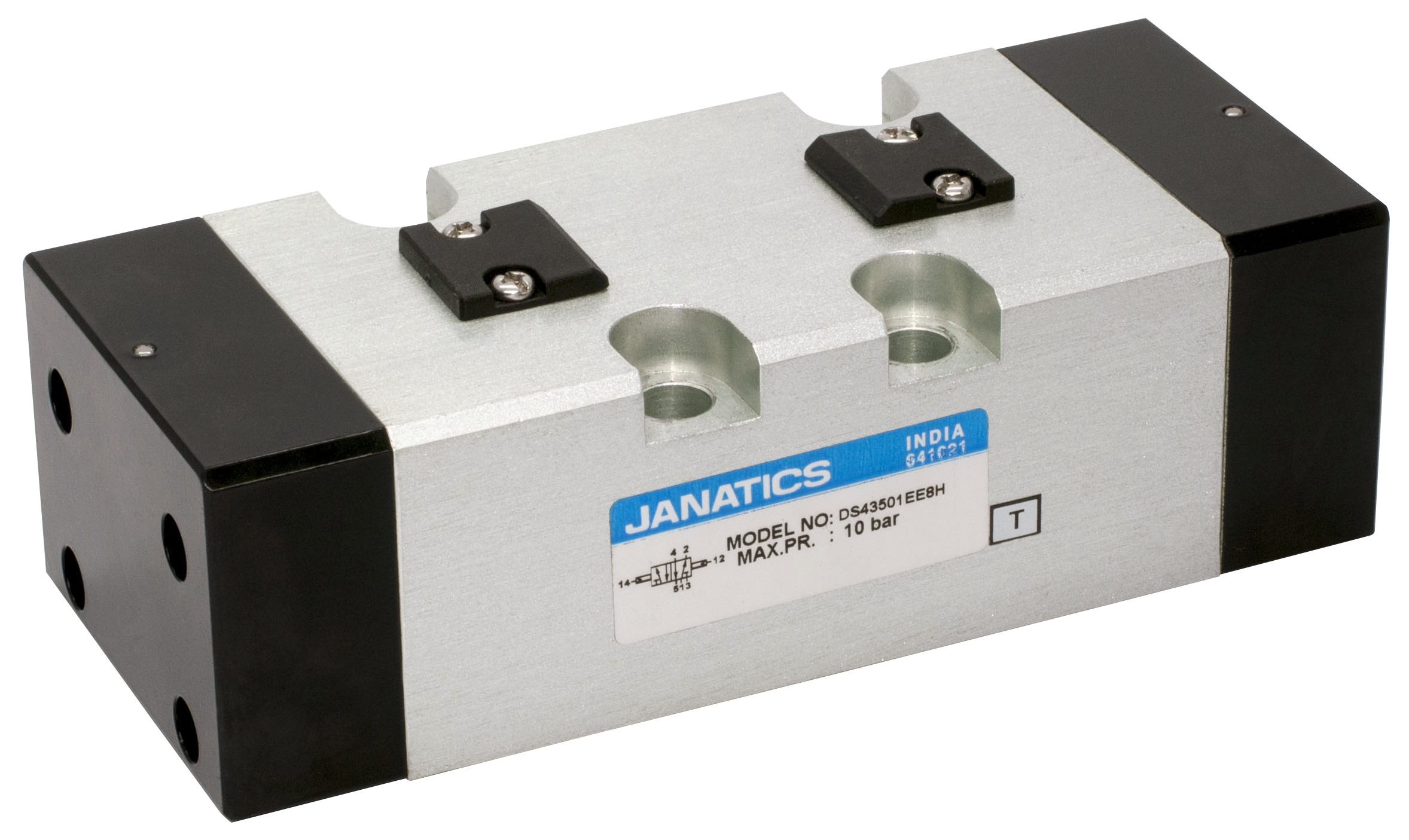

Пневмораспределитель ISO (размер 3) Cерия DS4
Особенности изделий
- Монтажная поверхность для установки на плиту в соответствии с ISO 5599-1
- Ручное дублирование
- Широкий выбор напряжения питания соленоидов
- Дополнительно: высокотемпературное исполнение до макс. 150 °C (материал уплотнений Витон)
Технические характеристики
|
Модель |
DS4 |
|||
|
Тип |
5/2 - SR, SS, ER и EE | |||
|
Конструкция |
Тип золотника | |||
| Присоединение воздуха питания, нагрузки и выхлопа на плите | G1/2 | |||
| Рабочая среда | Сжатый воздух, фильтрованный, воздушно-масляная смесь | |||
| Минимальное рабочее давление | 2 бар | |||
| Максимальное рабочее давление | 10 бар | |||
| Рекомендуемое масло для смазки | ISO VG32 (Servo system 32) | |||
| Температура окружающей среды | от -10 до +60 °C | |||
| Температура сжатого воздуха | от +5 до +50 °C | |||
| Расход* | 4500 л/мин | |||
| Материальное исполнение | Алюминий, латунь, ацеталь, ПБТ, цинк, нитрил, сталь | |||
| Электрическая часть | ||||
|
Ширина катушки |
22 мм | |||
| Напряжение (В) ± 10 % | Переменное (50 Гц) - 24, 48, 110, 220 | |||
| Постоянное - 12, 24, 48, 110 | ||||
|
Потребляемая мощность |
Переменный ток: 6 ВА; постоянный ток: 5 Вт | |||
|
Рабочий цикл |
Длительный | |||
|
Класс изоляции |
F | |||
| Степень защиты катушки | IP65 | |||
|
Кабельный ввод (PG9) |
Подходит для кабеля с наружным диаметром Ø6–8 (2 жильный/3-жильный) | |||
* Давление на входе 6 бар и перепад давления 1 бар
Пневмораспределитель 5/2 с пневматическим управлением и пружинным возвратом
1 – Вход, 2,4 – Выход, 3,5 – Выхлоп, 14 – Внешняя подача воздуха управления
|
№ для заказа* |
DS43501ER8 |
|||
| Символ |
 |
|||
Пневмораспределитель 5/2 с двусторонним пневматическим управлением
1 – Вход, 2,4 – Выход, 3,5 – Выхлоп, 14 – Внешняя подача воздуха управления
|
№ для заказа* |
DS43501ЕЕ8 |
|||
| Символ |
 |
|||
* В № для заказа необходимо добавить напряжение питания
Порядок заказа
1. Пневмораспределитель + ответные разъемы без светодиодного индикатораПри заказе пневмораспределителей с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
| A | ~220 В AC | Q | =110 В DC | |||
| В | ~110 В AC | S | =48 В DC | |||
| D | ~48 В AC | W | =24 В DC | |||
| G | ~24 В AC | R | =12 В DC | |||
Пример
a) № для заказа пневмораспределителя 5/2 на плиту ISO, размер 3, с электропневматическим управлением, с одним соленоидом =24 В, с пружинным возвратом, с кабельным вводом ответной части разъема типа PG — DS43501SR8-W.
b) № для заказа пневмораспределителя 5/2 на плиту ISO, размер 3, с электропневматическим управлением, с одним соленоидом =24 В, с пружинным возвратом, с залитым кабелем ответной части разъема — DS43501SR8-W1.
2. Пневмораспределитель + ответные части разъема со светодиодным индикатором
При заказе пневмораспределителей с электромагнитным управлением с ответными частями разъемов, оснащённых светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц
|
|
 |
|
|
|
|
||||
|
Модель |
|
Цвет корпуса и индикация |
|
Цвет светодиода |
|
Тип соединения | ||||
|
A 220 В AC |
Т0 |
 |
R красный |
0 Кабельный ввод PG |
||||||
|
G 24 В AC |
1 Залитой кабель (длиной 2 метра) | |||||||||
|
W 24 В DC |
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим подачу напряжения питания | |||||||||
|
|
Т1 |
 |
|
|
||||||
| Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим подачу напряжения питания, и варистором для защиты источника питания и нагрузки от перенапряжения | ||||||||||
Пример
№ для заказа пневмораспределителя 5/2 на плиту ISO, размер 3, с электропневматическим управлением, с одним соленоидом =24 В, с пружинным возвратом, с ответными частями разъемов в прозрачном корпусе с биполярным светодиодом и варистором, светодиод красного цвета, с залитым кабелем: DS43501SR8-WT1R1
|
Катушка (без разъема) |
№ для заказа | |||||
| Напряжение | AC | DC | ||||
|
220 |
AC23A |
- н. п. - | ||||
|
110 |
AC23B |
DC24Q | ||||
|
48 |
AC23D |
DC24S | ||||
|
24 |
AC23G |
DC24W | ||||
|
12 |
- н. п. - |
DC24R | ||||
