Дроссели Cetop 2, одностороннего действия, регулировка на подаче, серии AM2-FX

1. Описание

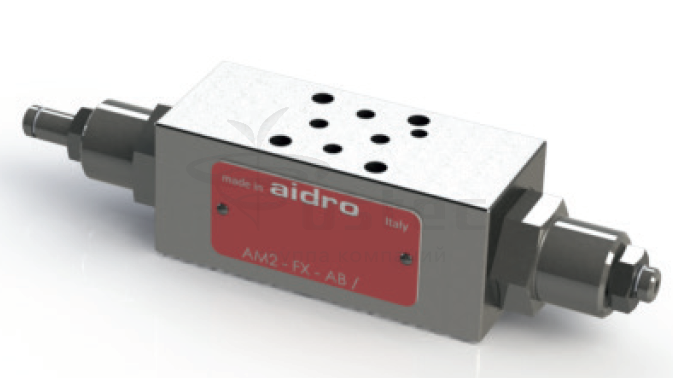

Дроссел модульного монтажа CETOP 2 с регулировкой потока на входе (относится к исполнительному механизму). Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.

2. Код для заказа


(1) AM2: Дроссель CETOP 02 – давление 32 МПа (320 бар)

(2) FX: Дроссель одностороннего действия с регулировкой потока на входе (относится к гидравлическому исполнительному механизму)

(3) Рабочие линии, в которых установлен клапан:

AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлениях A → A1 и B1 → B, поток регулируется в направлениях A1 → A и B → B1
A: Поток регулируется в направлении A → A1; свободный поток в B, P и T
B: Поток ограничивается в направлении B → B1; свободный поток в A, P и T

(4) Характеристики регулировки потока

для A → A1 и B → B1 и давление открытия обратного клапана (Pm) для потока A1 → A и B1 → B
Без обозначения: Стандартная регулировка, Pm прибл. 0,04 МПа (0,4 бар)
W: Точная и чувствительная регулировка
4: Pm прибл. 0,4 МПа (4 бар)

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)

(6) Номер (порядковый) конструкции клапанов



Жидкость поступает свободно по линиям P и T. В рабочих линиях A и/или B с регуляторами жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины, действующее на втулку. Жидкость поступает в направлении A1 → A (и/или B1 → B) через отверстия втулки, вдавливаемой в седло. Дросселирующая ось, смещаемая путем завинчивания и блокировки при помощи гайки, частично преграждает регулирующие отверстия, за счет чего расход полностью зависит от действующего перепада давлений.

3. Технические характеристики

4. Типовые графики

Типовые кривые Δp-Q для клапанов AM2-FX-AB в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, с полностью отведенной дросселирующей осью.

(1) A -> A1       B -> B1
(2) A1 -> A       B1 -> B
(3) P <-> P       T <-> T

5. Установочные размеры (мм)

Все дроссели AM2-FX* соответствуют стандартам ISO и CETOP по размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP. В случае необходимости штифт без труда демонтируется.

6. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

-
