Характеристики
Артикул
AM3-FO-P/34
Расход
25 л/мин
Давление
320 бар
Гарантия
2 года

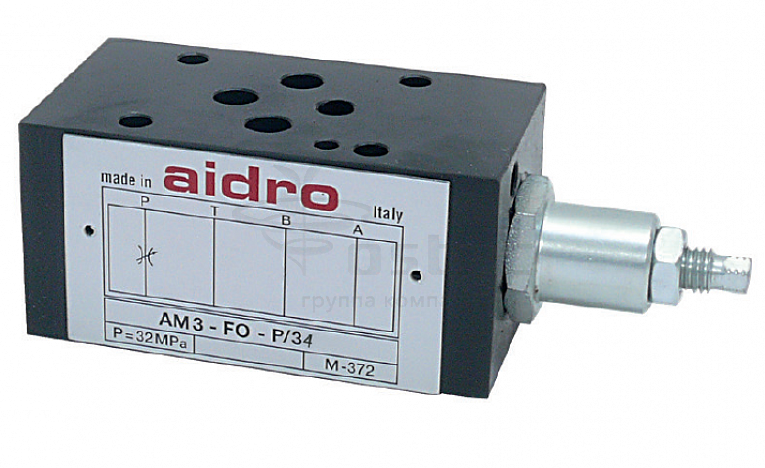

Дроссель модульного монтажа CETOP 3 в линии P.
Управление потоком осуществляется в обоих нпаравлениях простым вращением бокового винта.
Управление потоком осуществляется в обоих нпаравлениях простым вращением бокового винта.
Описание
9 797.84 ₽/шт
Варианты цен
9 797.84 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Модульный клапан CETOP 3 с функцией регулировки расхода. Данная модель позволяет регулировать расход в линии P.По запросу предусмотрена также опция точной регулировки.
2. Код для заказа
| (1) | (2) | (3) | (4) | (5) | (6) | |||||
| AM3 | — | RО | — | BC | / |
6,3 |
— |
/ |
(1) AM3: Модульный клапан CETOP 03
(2) FO: Клапан регулировки переменного потока
(3) P: Рабочая линия, в которой осуществляется регулировка:
(4) Устройство регулировки потока:
Без обозначения: Винт с шестигранной головкой
8: Регулировочная рукоятка
(5) Код, зарезервированный для дополнительных опций и вариантов
(6) Камера для картриджных клапанов: ¾’’ 16 UNF
Жидкость свободно поступает по линиям A, B и T. Поток жидкости в линии P регулируется клапаном с дросселем переменного сечения, включающего иглу 3 (положение которой устанавливается регулировочным винтом 6), которая изменяет поперечное сечение кольцевого прохода.
3. Технические характеристики
| Макс. рекомендуемый расход в линии P | 25 л/мин | Регулировка потока: |
| Макс. номинальное давление | 32 МПа (320 бар) | Чтобы уменьшить расход в линии P, по часовой стрелке поверните регулировочный винт 6 (или рукоятку), сначала ослабив зажимную гайку 5. |
4. Типовые графики.
Измерено при ѵ = 36 сСт и 50°С.
5. Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
-
