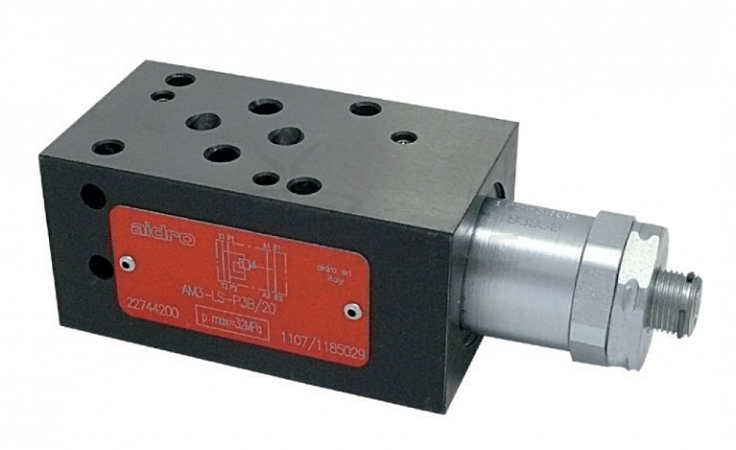

Компенсаторы давления 3-х линейные Cetop 3, в линии P, серии AM3-LS-P3

1. Описание

3-линейные клапаны-компенсаторы давления используются, как правило, вместе с пропорциональными направляющими распределителями для регулировки расхода независимо от изменений давления.
Выбор управляющего давления осуществляется при помощи встроенного перепускного клапана, отвечающего за регулировку портов A и B.

2. Код для заказа

(1)		(2)		(3)	(4)	(5)		(6)		(7)
AM3	—	LS	—	P	3		/		/	10

(1) AM3: 4-линейный модульный клапан CETOP 03

(2) LS: Компенсатор давления с функцией измерения нагрузки и регулируемым уровнем QP

(3) P: Регулировка в линии P

(4) 3: 3-линейный компенсационный клапан

с разгрузкой избыточного давления в линии T

(5) Код, зарезервированный для дополнительных опций и вариантов

V = Регулировочная рукоятка

(6) Стандартная версия – регулировка в линиях A и B

A: Регулировка в линии A
B: Регулировка в линии B

(7) Номер (порядковый) конструкции клапанов



3-линейный клапан-компенсатор давления прямого действия модульной версии с монтажной поверхностью согласно стандартам CETOP и ISO. Его функция заключается в поддержании перепадов давления DP между линиями P и A или B. Как правило, используется вместе с направляющими пропорциональными клапанами для регулировки потока независимо от изменений давления. Выбор давления управления в линиях A и B осуществляется автоматически обратным клапаном, встроенным в клапан-компенсатор.

3. Технические характеристики:

4. Типовые графики

Для надлежащего выполнения функции регулировки требуется увеличение разницы внешнего давления при повышении сопротивления потока вследствие повышения скорости потока.

Все клапаны AM3-RP-* – 3-линейные, прямого действия: Если давление в регулируемой камере превышает значение регулируемого понижаемого давления, клапан осуществляет слив в линию T (при давлении выше понижаемого давления, см. графики), при этом он действует как предохранительный или разгрузочный клапан. Редукционные клапаны давления оснащены встроенным обратным клапаном 9 (типы AM3-RP-AC или BC) в линиях A или B, и обеспечивают создание обратного потока в порт A или B электромагнитного клапана.

5. Установочные размеры (мм)

Клапаны AM3-LS-P3* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов со- ставляет 40 мм. Герметичность между клапаном и монтажной поверхностью обеспечивается с помощью 4 уплотнительных колец типа OR 2037 или уплотнительных колец квадратного сечения типа Quad-Ring.

6. Калибровка ΔP

Эффективная калибровка DP (перепадов давлений) клапана AM3-LSP3 представляет собой важнейшую процедуру настройки диапазона скоростей потока для приборов. При увеличении DP, по нелинейному закону, повышает также значение компенсированных скоростей потоков, проходящих через регулирующий орган (дроссель с переменным сечением), независимо от рабочего давления системы. Например, в системе,
представленной на типовых схемах применения, с. 1, в состав которой входит клапан AM3-LSP3 и пропорциональный клапан HD3-PS-3RC-xx (см. таблицу HD3-PS), при значении DP 1 МПа (10 бар) расход составляет от 0 до 16 л/мин, при значении DP 3 МПа (30 бар) расход исполнительного устройства составляет от 0 до 28 л/мин (всегда независимо от рабочего давления системы). Поэтому для оптимизации функционирования системы требуется регулировка DP клапана-компенсатора. Для этого можно использовать шпонку CH 6 мм на регуляторе штифта после ослабления фиксирующей гайки с CH 27 мм: рекомендуется полностью ослабить пружину, вращая штифт с шагом резьбы 1,25 мм против часовой стрелки, до механического упора.

После этого при вращении по часовой стрелке устанавливается:

DP = 0,4 МПа (4 бар) при смещении на 2,5 мм* (2 оборота)
DP = 1,2 МПа (12 бар) при смещении на 3,75 мм* (3 оборота
DP = 2,1 МПа (21 бар) при смещении на 5 мм* (4 оборота)
DP = 3 МПа (30 бар) при смещении на 6,25 мм* (5 оборотов)
DP = 3,9 МПа (39 бар) при смещении на 7,5 мм* (6 оборотов)

*включая один начальный холостой оборот со смещением приблизительно на 2 мм (1,5 оборота) После выполнения требуемой калибровки заблокируйте фиксирующую гайку 1 с помощью шпонки CH 27 мм.

-
