Характеристики
Артикул
HD3-LO
Расход
60 л/мин
Давление
320 бар
Гарантия
2 года
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 0C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 1C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 1D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 4D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
28 011.61 ₽/шт
Варианты цен
28 011.61 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 4C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
28 011.61 ₽/шт
Варианты цен
28 011.61 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 0D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 7D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
27 732.54 ₽/шт
Варианты цен
27 732.54 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 8C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
27 732.54 ₽/шт
Варианты цен
27 732.54 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 7C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
27 732.54 ₽/шт
Варианты цен
27 732.54 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 3D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 0LL. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/3 ) и схемой 3C. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 0N. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 2LL. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 2N. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 1LL. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 1N. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
25 627.72 ₽/шт
Варианты цен
25 627.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 6 CETOP 3 золотникового типа с ручным управлением ( исполнение 4/2 ) и схемой 8D. Расход 60 л\мин, максимальное рабочее давление 320 бар.
Описание
27 732.54 ₽/шт
Варианты цен
27 732.54 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Направляющие гидрораспределители с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости. Направляющие распределители изготавливаются как двухпозиционные и трехпозиционные (см. таблицу с функциональными обозначениями). В стандартных версиях поверхности корпуса клапана с покрытием никель-фосфор и оцинкованные стальные детали проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| HD3 | — | LO | — | — | b | — |
— |
10 |
(1) HD3: 4-линейный направляющий распределитель CETOP 03 – давление 32 МПа (320 бар)
(2) Стандартный с ручным рычагом
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: Золотник с пружинным возвратом в среднее положение (3 положения)
D: Фиксированный золотник (3 положения)
N: Фиксированный золотник (2 положения, боковое положение – боковое положение)
LL: Золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: Золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)
(4) Вариант b: Рычажный механизм на стороне порта B
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов

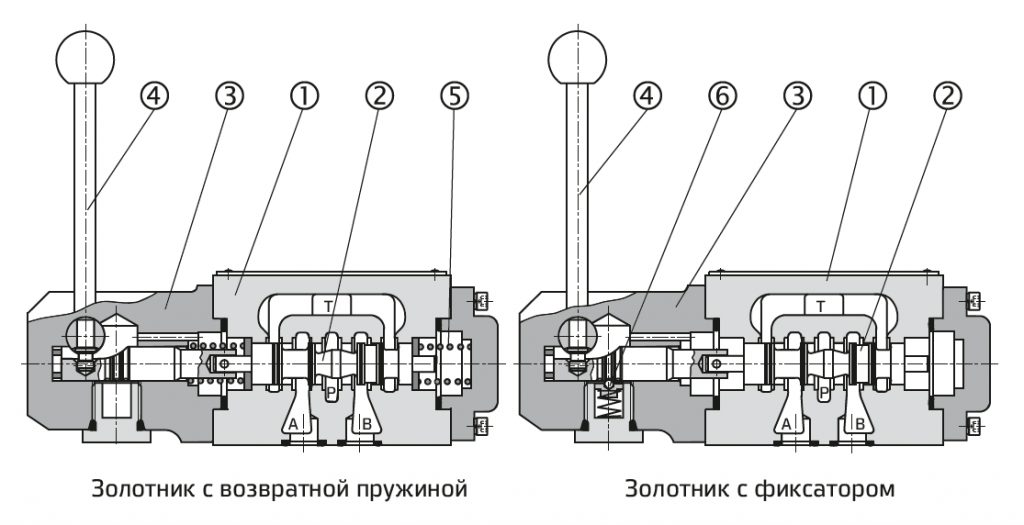

Направляющие клапаны с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости. В их состав входит корпус 1 с управляющим золотником 2 и приводной секцией 3. Приводная секция включает либо ручной рычаг 4 и одну или две возвратные пружины 5, либо узел фиксатора 6. Узел фиксатор удерживает золотник в его последнем положении смещения.
3. Технические характеристики
| Макс. номинальный расход |
25 л/мин |
Перепады давлений: |
| Макс. расход | 60 л/мин |
Характеристики ∆p-Q (1) P → A, P → B – Золотник 0,8 (2) → (3) Золотник 0, 1, 2, 3, 4, 7 (3) A → T, B → T – Золотник 4 (4) P → T – Золотник 4 |
| Макс. номинальное давление (P, A, B) | 32 МПа (320 бар) | |
| Макс. давление в порте T |
10 МПа (100 бар) |
|
|
Установка и размеры |
см. 5 |
|
| Масса |
прибл. 1,6 кг |

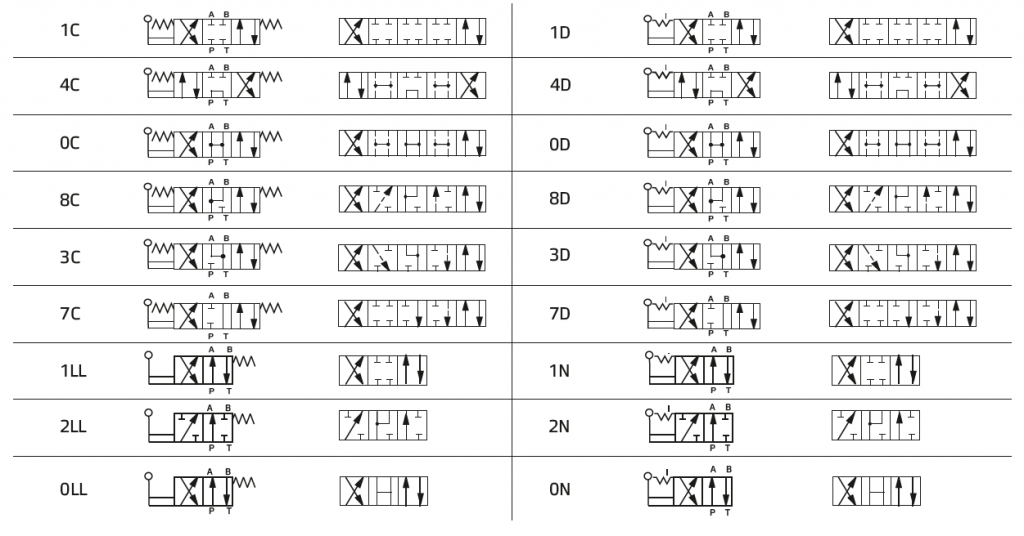

4. Идентификация золотников и промежуточные положения

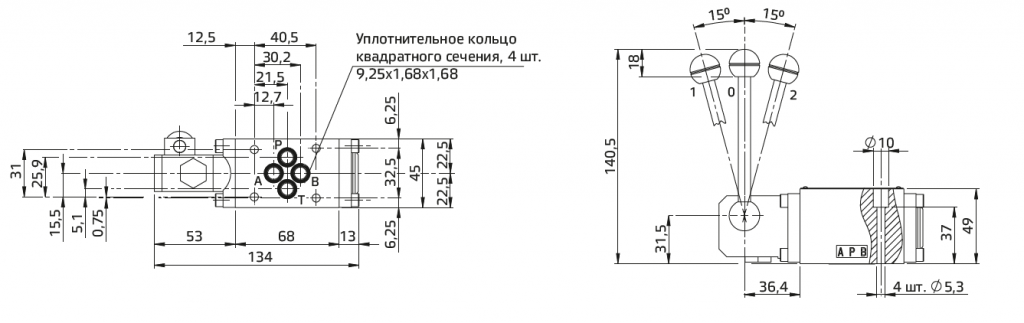

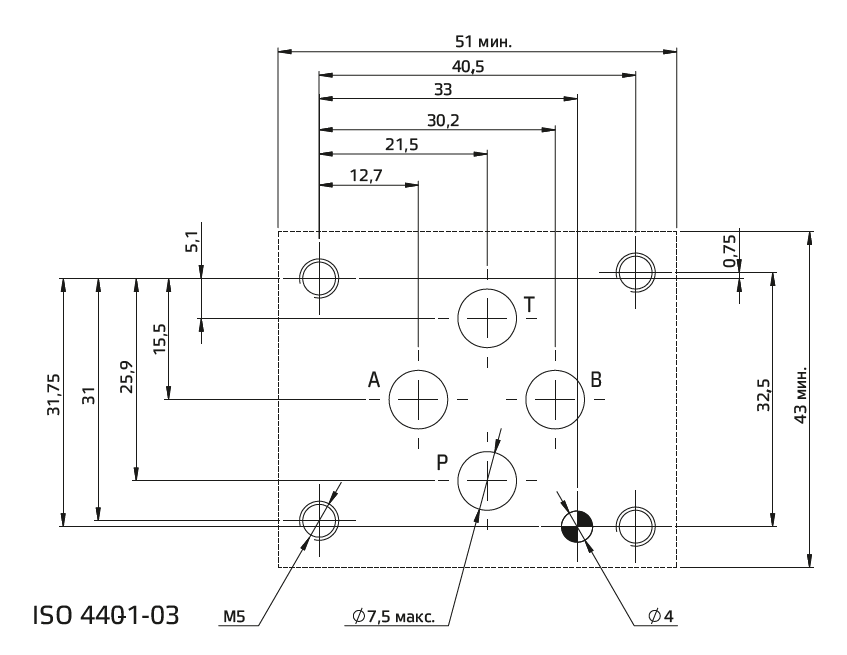

5. Установочные размеры
6. Пределы гидравлической мощности
Клапаны HD3-LO-1C, 1LL и все клапаны с фиксаторами могут работать при 320 бар и 80 л/мин. Для других клапанов с пружинным возвратом пределы снижаются до 60 л/минКлапаны HD3-LO-1C, 1LL и все клапаны с фиксаторами могут работать при 320 бар и 80 л/мин. Для других клапанов с пружинным возвратом пределы снижаются до 60 л/мин.Таблица артикульного ряда aidro и аналогов-взаимозаменяемости маркировок гидрораспределителей сторонних производителей
| aidro | REXROTH | PARKER |
DUPLOMATIC |
VICKERS |
| Гидрораспределитель HD3-LO-1C/10 | 4WMM6E5X | DG17V-3-2C-60 | DSH3-S1/11N | D1VLB001CN |
| Гидрораспределитель HD3-LO-1D/10 | 4WMM6E5XF | DG17V-3-2N-60 | DSH3-SK1/11N | D1VLB001NN |
| Гидрораспределитель HD3-LO-4C/10 | 4WMM6G5X | DG17V-3-8C-60 | DSH3-S4/11N | D1VLB009CN |
| Гидрораспределитель HD3-LO-4D/10 | 4WMM6G5XF | DG17V-3-8N-60 | DSH3-SK4/11N | D1VLB009NN |
| Гидрораспределитель HD3-LO-0C/10 | 4WMM6H5X | DG17V-3-0C-60 | DSH3-S2/11N | D1VLB002CN |
| Гидрораспределитель HD3-LO-0D/10 | 4WMM6H5XF | DG17V-3-0N-60 | DSH3-SK2/11N | D1VLB002NN |
| Гидрораспределитель HD3-LO-8C/10 | 4WMM6M5X | DG17V-3-7C-60 | ||
| Гидрораспределитель HD3-LO-8D/10 | 4WMM6M5XF | DG17V-3-7N-60 | ||
| Гидрораспределитель HD3-LO-3C/10 | 4WMM6J5X | DG17V-3-6C-60 | DSH3-S3/11N | D1VLB004CN |
| Гидрораспределитель HD3-LO-3D/10 | 4WMM6J5XF | DG17V-3-6N-60 | DSH3-SK3/11N | D1VLB004NN |
| Гидрораспределитель HD3-LO-7C/10 | 4WMM6U5X | |||
| Гидрораспределитель HD3-LO-1LL/10 | 4WMM6D5X | DG17V-3-0A-60 | DSH3-TA/11N | D1VLB001HN |
| Гидрораспределитель HD3-LO-1N/10 | 4WMM6D5XF | DSH3-TAK/11N | D1VLB020DN | |
| Гидрораспределитель HD3-LO-2LL/10 | 4WMM6A5X | |||
| Гидрораспределитель HD3-LO-2N/10 | 4WMM6A5XF |
