Характеристики
Артикул
EVD2-34/2
Расход
25 л/мин
Давление
210 бар
Гарантия
2 года

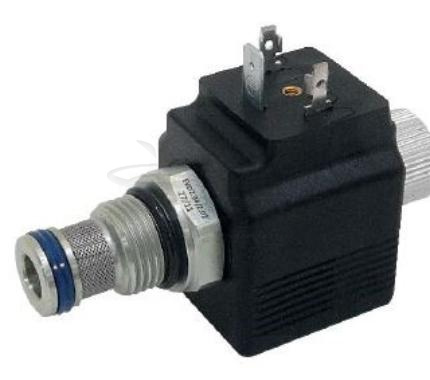

Встраиваемый 2-линейный электромагнитный клапан, двунаправленный, НЗ, 3/4" - 16UNF, 15,87 мм, 25 л/мин, 210 бар
Описание
5 557.94 ₽/шт
Варианты цен
5 557.94 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
2-линейный клапан, тарельчатого типа, прямого действия.Предусмотрена версия с устройством ручного управления. Клапан можно использовать со стандартными катушками для постоянного тока или для выпрямленного переменного тока (RAC) от источника питания переменного тока.
Специальное двойное уплотнительное кольцо на переднем патрубке обеспечивает эффективную и надежную герметизацию системы.
2. Код для заказа
| (1) | (2) |
(3) |
(4) |
(5) | (6) | (7) | |||||
| EV | D2 |
— |
34 | / | 2 |
— |
|
— |
— |
(1) EV: Встраиваемый направляющий электромагнитный клапан с сердечником электромагнита ø13 мм (см. 4), 2-линейный, 2-позиционный

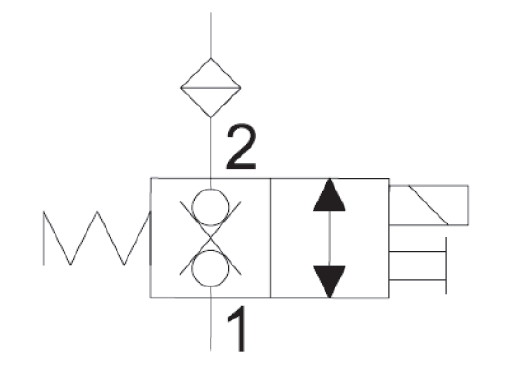

(2) D2: Клапан тарельчатого типа, нормально закрытый, с двунаправленным потоком
(3) 34: ¾”-16 UNF
(4) 2: Передний патрубок ø15,87 мм
(5) 02: Фильтр и устройство ручного управления
(6) Электрическое напряжение и электромагнитные катушки (см. 3, см. 6):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
(7) Опции соединения катушки:
Без обозначения: Стандартное соединение ISO 4400 / DIN 43650 / A
C: Разделанный вывод
A: AMP Junior
D: Deutsch (Немецкий стандарт)
(8) Опции соединителей ISO 4400 / DIN 43650/A:
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор

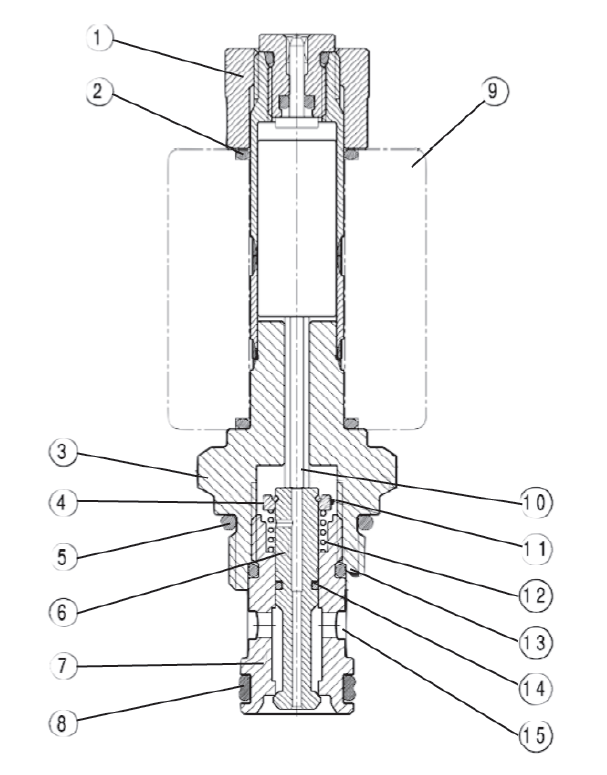

Тарелка 4 балансируется посредством давления и удерживается в нормально закрытом положении в седле 5 пружиной 8. Когда к электромагниту подводится питание, подвижный якорь 7 перемещает тарелку 4 относительно пружины 8, пропуская поток между 2 и 1. Устройство ручного управления штифтового типа при нажатии обеспечивает работу клапана в случае сбоя электроснабжения.
3. Технические характеристики
|
Макс. номинальное давление |
21 МПа (210 бар) |
Электрические характеристики Данные электромагнитные клапаны, как правило, оснащаются катушками типа C36, питание к которым подводится от источника постоянного или переменного тока. Катушки типа C336-***C работают от источника питания постоянного тока V***DC. Катушки типа C36- ***R работают от источника питания выпрямленного переменного тока (RAC) V***AC, посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Катушки типа C36, как правило, используются с соединителями ISO 4400 / DIN 43650/A. Информацию о катушках с другим соединением с источником питания см. в таблице C36. |
|
Номинальный расход |
16 л/мин |
|
|
Макс. рекомендуемый расход |
25 л/мин |
|
| Размеры и установка |
см. 4 |

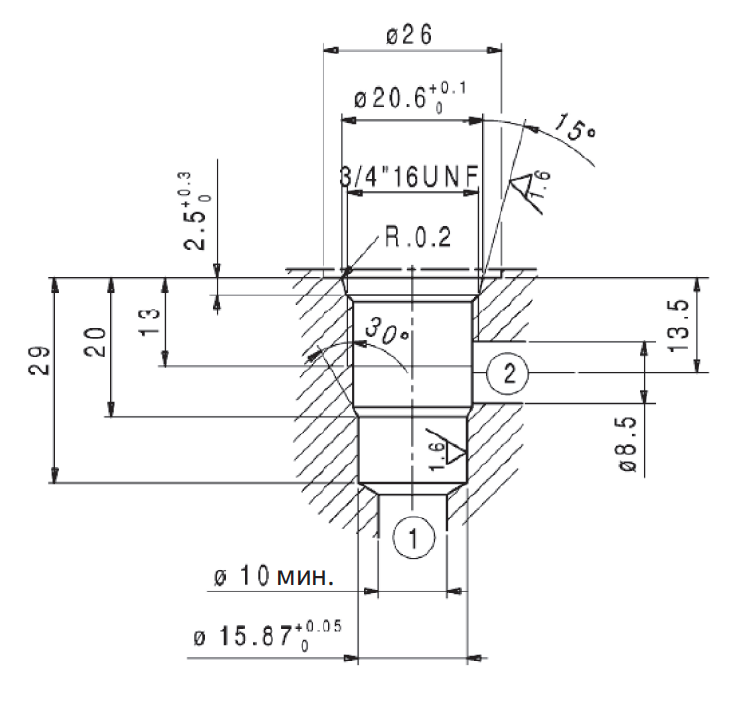

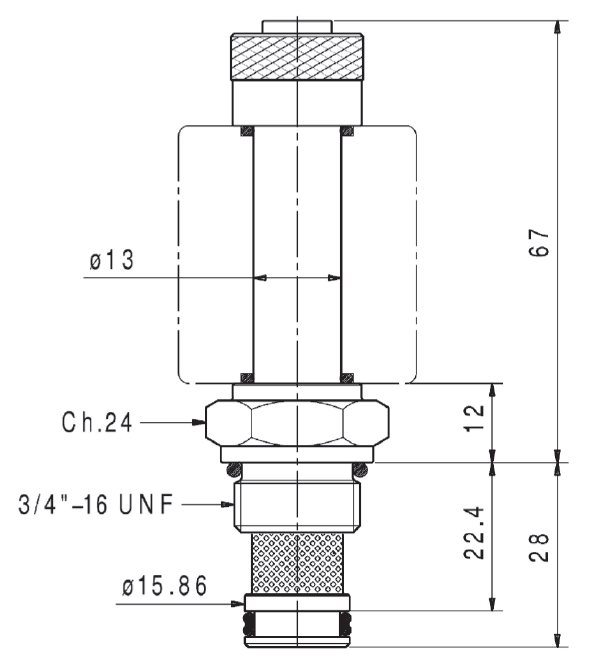

4. Установочные размеры (мм)
Клапаны EVD2.34/2 устанавливаются в седло ¾”-16 UNF ø12,7 мм. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.

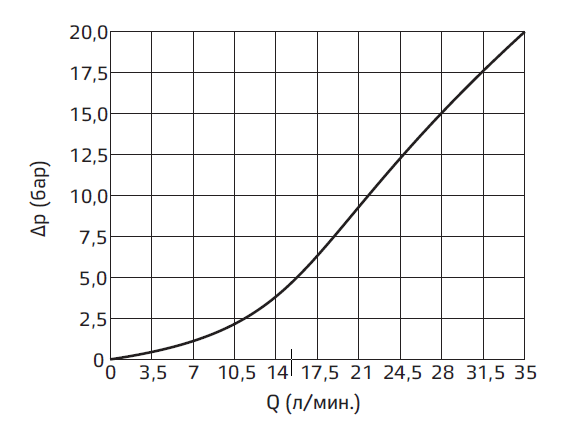

5. Перепады давлений
Вязкость 42 сСт и 50°С
6. Соединители
Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:1 = 12 B, 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.

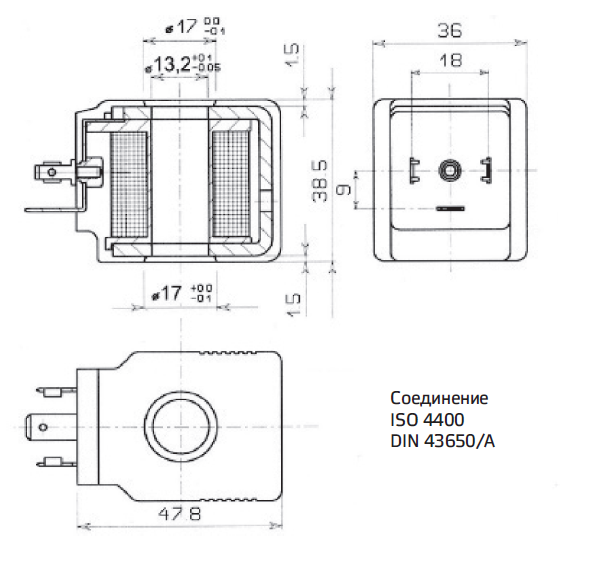

7. Катушки типа C36 (ø13 мм)
| Катушка |
Напряжение постоянного/ выпрямленного переменного тока |
Номинальный ток (А) |
Сопротивление при 20 °C (0м) |
Номинальная мощность (ВТ) | Класс изоляции |
|
C36-012C |
V 12 DC |
1,9 | 6,3 | 22,8 | H |
|
C36-024C |
V 24 DC |
0,95 | 25,6 | 22,5 | |
|
C36-024R |
V 24 RAC |
1,05 | 20,2 | 23,0 | |
|
C36-048C |
V 48 DC |
0,47 | 102 | 22,6 | |
|
C36-110R |
V 110-115RAC |
0,23 | 420 | 22,9 | |
|
C36-220R |
V 220-230 RAC |
0,11 | 1720 | 22,3 |
