Характеристики
Артикул
HFC-14
Расход
20 л/мин
Давление
250 бар
Тип катушки
ВО1
Гарантия
2 года

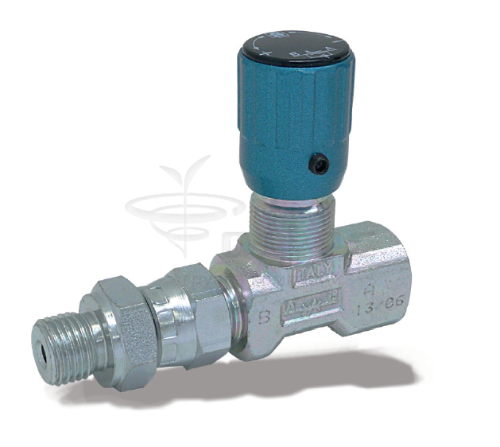

Линейный дроссель HFC-14 20 л/мин - 35 МПа (350 бар)
Описание
5 145.11 ₽/шт
Варианты цен
5 145.11 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Данный дроссель оптимально подходит для регулировки скорости потока из портов A и B клапанов HDF. Он отличается простой установкой с возможностью поворота для удобного доступа.2. Код для заказа
(1) | (2) | (3) |
(4) |
||
HFC |
— |
14 |
/ |
10 |
(1) HFC: Регулировка потока для клапанов HDF
(2) 14: Размер G1/4
(3) Код, зарезервированный для опций и вариантов
(4) Номер (порядковый) конструкции модуля насоса
![lineynyye-drosseli-hfc-14.png](/upload/medialibrary/b54/ih7u1rxmsber2h72ne0m190bst1phhmf.png)
![lineynyye-drosseli-hfc-14-1.png](/upload/medialibrary/cc9/gd1a5bq3wyzxz4d0kow3wzmbnpnm7ry8.png)
Когда жидкость поступает из порта A к порту B, обратный клапан 6 (удерживаемый в закрытом положении пружиной 5) закрывает основной проходной канал, при этом жидкость направляется через угловую секцию, площадь сечения которой зависит от положения дросселирующего золотника 3. Во время прохождения из порта B в порт A жидкость смещает обратный клапан 6 относительно пружины 5, создавая свободный поток. Как правило, клапаны HFC-14 монтируются в портах A и B электромагнитных клапанов HDF-ES-***; поворотное соединение 2, воздействующее на штуцер 1, обеспечивает простой монтаж и одновременную установку клапана регулировки потока в обоих портах A и B.
![lineynyye-drosseli-hfc-14-2.png](/upload/medialibrary/976/nqhxrn4yrso0ogw2798qz8998z472jwi.png)
3. Технические характеристики
Макс. номинальный расход |
20 л/мин |
Макс. номинальное давление |
25 МПа (250 бар) |
Масса |
4. Типовые графики
![lineynyye-drosseli-hfc-14-4.png](/upload/medialibrary/25e/jyy1x2s0l222ffbsx32hfifog310bw07.png)
5. Установочные размеры (мм)
![lineynyye-drosseli-hfc-14-3.png](/upload/medialibrary/1c1/9wa0wgduzgbb4q0qpyv0tc5qs0684an2.png)
УСТАНОВКА
1. Установите и закрепите штуцер 1 в порту G1/4.
2. Поместите уплотнительное кольцо 8 в седло.
3. Установите на наружную резьбу клапана поворотный соединитель.
4. Удерживая клапан в положении с требуемой конечной ориентацией, заверните поворотный соединитель до упора.
КОРРЕКЦИЯ РЕГУЛИРУЕМОГО ПОТОКА
Чтобы уменьшить расход в регулируемом направлении (A → B), ослабьте фиксирующий винт ручки и поверните ручку по часовой стрелке.
-
