Характеристики
Артикул
EVX-06-D5
Расход
25 л/мин
Давление
250 бар
Гарантия
2 года

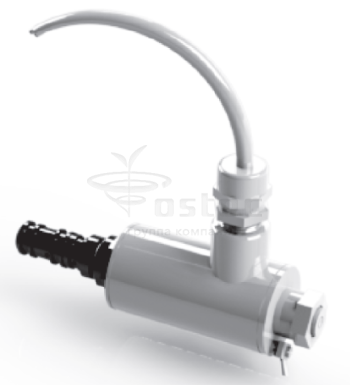

Взрывозащищенный встраиваемый 3х линей электромагнитный клапан, M22x1.5, 25л/мин, 250бар, 24VDC, кабель, сертификаты соотвествия ЕАЭС и Atex
Описание
92 810.53 ₽/шт
Варианты цен
92 810.53 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Клапаны EVX-06-D5 представляют собой направляющие гидрораспределители в исполнении директивы ATEX, картриджной конфигурации, тарельчатого типа. Они применяются с 3-линейный метрической камерой M22х1,5. Клапан может оснащаться металлическими электромагнитами постоянного тока и переменного тока в исполнении ATEX. Катушка с покрытием цинк-никель для повышенной защиты поверхности (испытания в солевом тумане в течение 520 часов согласно стандарту ISO 9227). Защита в соответствии со стандартом IEC144: Класс IP67– Внешние поверхности с покрытием цинк-никель (минимальная толщина слоя 7 микрон).
Соединение: 3-жильный кабель, сечение проводов 1,5 мм2 (CEI 20-22), длина 1,5 м, подсоединенный к катушке. Электрическое соединение должно соответствовать нормам ATEX по взрывощащите. Заземляющее соединение и внутреннее (желто-зеленый провод кабеля), и внешнее посредством кабеля с минимальным сечением 4 мм2, закрепленного к заземляющему винту.
2. Код для заказа
| (1) |
|
(2) | (3) | (4) | ||
| EVX |
— |
06 | — | D5 |
— |
|
(1) EVX: Винтовой тарельчатый клапан с приводом от элек-тромагнита во взрывозащищенном исполнении
(2) 06: Нормальный размер порта
(3) D5: 3-линейный
(4) Катушки:
012C: 12 B постоянного тока – 0,92 A
024C: 24 B постоянного тока – 0,46 A
115A: 115 B переменного тока – 0,10 A
230A: 230 B переменного тока – 0,05 A
3. Технические характеристики
|
Применение со стандартной камерой: |
M22х1,5 |
|
Электромагниты согласно директиве ATEX 94/9/CE и в соответствии с EN50281-1-1 |
|
|
Код/ Класс ATEX: |
II 2 GD Ex d II C T5 |
|
Сертификат: |
INERIS 05ATEX0028X/01 (по запросу) |
|
Макс. рабочее давление: |
250 бар |
|
Макс. расход: |
25 л/мин |
|
Рабочий цикл: |
100% |
|
Материалы: |
Стальной корпус, тарелка из закаленной и шлифованной стали |
|
Масса: |
1,45 кг (включая катушки) |
4. Типовые графики
Типовые кривые Δp-Q для клапанов EVX-*-C5 в стандартной конфигурации, с минеральным маслом при ѵ =26 сСт и 50°C.
Типовые кривые p-Q рабочих пределов для максимальной гидравлической мощности, передаваемой клапанами EVX-*-C5.
5. Установочные размеры (мм)
