Характеристики
Артикул
DS355SR61
Расход
1400 л/мин
Давление
2–10 бар
Гарантия
2 года
Пневмораспределитель Namur с электромагнитным управлением, 1/4'', 5/2, пружинный возврат, 24V DC, разъем с индикацией
Описание
6 422.06 ₽/шт
Варианты цен
6 422.06 ₽/шт
В корзину
Пневмораспределитель Namur с электромагнитным управлением, 1/4'', 5/2, пружинный возврат, 24V DC
Описание
5 191.44 ₽/шт
Варианты цен
5 191.44 ₽/шт
В корзину
Пневмораспределитель Namur с электромагнитным управлением, 1/4'', 5/2, пружинный возврат, 220V AC
Описание
5 191.44 ₽/шт
Варианты цен
5 191.44 ₽/шт
В корзину
Пневмораспределитель Namur с электромагнитным управлением, 1/4'', 5/2, пружинный возврат, 110V AC
Описание
5 705.88 ₽/шт
Варианты цен
5 705.88 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель Namur, 1/4'', 5/2, пружинный возврат
Описание
4 623.21 ₽/шт
Варианты цен
4 623.21 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель Namur, G1/4'', 5/2 пружинный возврат, 24V AC
Описание
5 705.88 ₽/шт
Варианты цен
5 705.88 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Комплект уплотнений для пневмораспределителя DS355SR61
Описание
1 210.44 ₽/шт
Варианты цен
1 210.44 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Соответствуют стандарту Namur
- Компактный размер
- Ручная блокировка
- Широкий диапазон напряжений
Технические характеристики
|
Модель |
DS3 |
||
| Тип |
Одна или две катушки, 5/2 |
||
| Конструкция |
Золотниковый со схемой расположения отверстий NAMUR |
||
|
Размер отверстия |
Впуск, сброс — G1/4 |
Выпуск — схема расположения отверстий NAMUR |
|
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
|
Диапазон рабочего давления |
2–10 бар |
||
|
Температура окружающего воздуха / среды |
5–60° |
||
|
Расход @ |
1400 л/мин |
||
|
Вид монтажа |
2 отверстия в корпусе согласно стандарту NAMUR с винтом с комбинированной головкой (M5x30) — 2 шт., уплотнительное кольцо (Ø16 x Ø2) — 2 шт |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, сталь, ацеталь, ПБТ, цинк |
||
|
Масса изделия |
С одной катушкой — 350 г, с двумя катушками — 440 г |
||
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
| Кабельный ввод (PG9) |
PG9 (подходит для кабеля с наружным диаметром Ø6–8 (2- жильный/3-жильный) |
||
@ Давление на входе 6 бар и перепад давления 1 бар

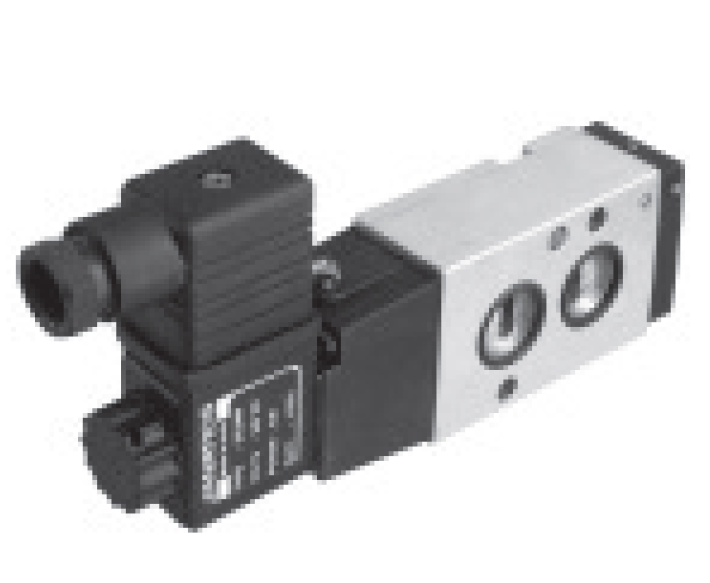

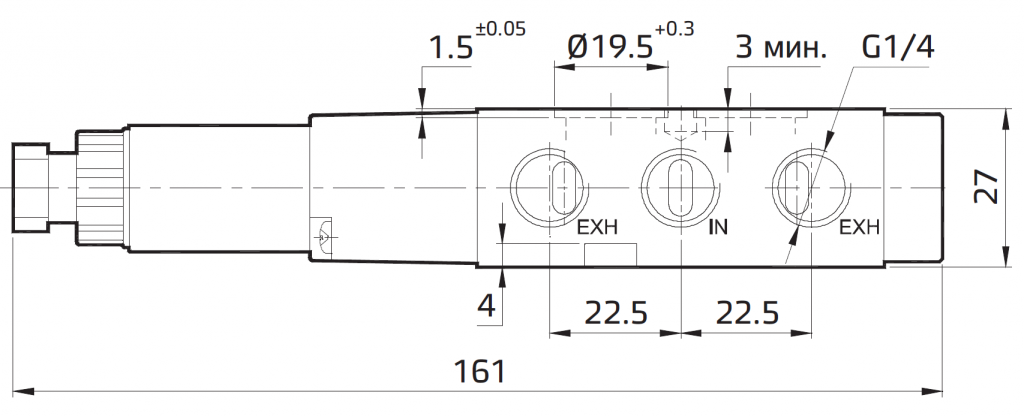

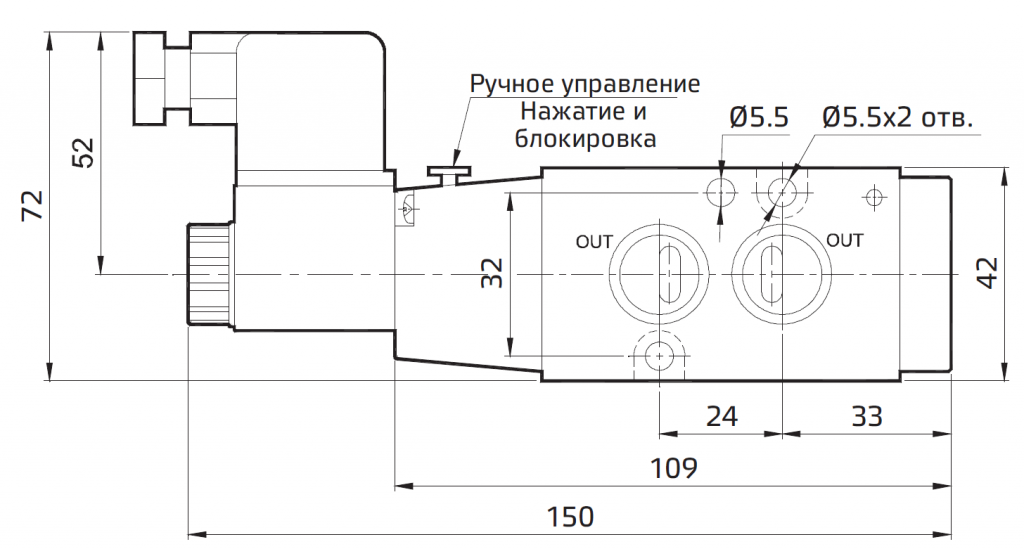

5/2 Пневмораспределитель с одной катушкой и пружинным возвратом
| № для заказа |
DS355SR61 |
|
Обозначение |
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение

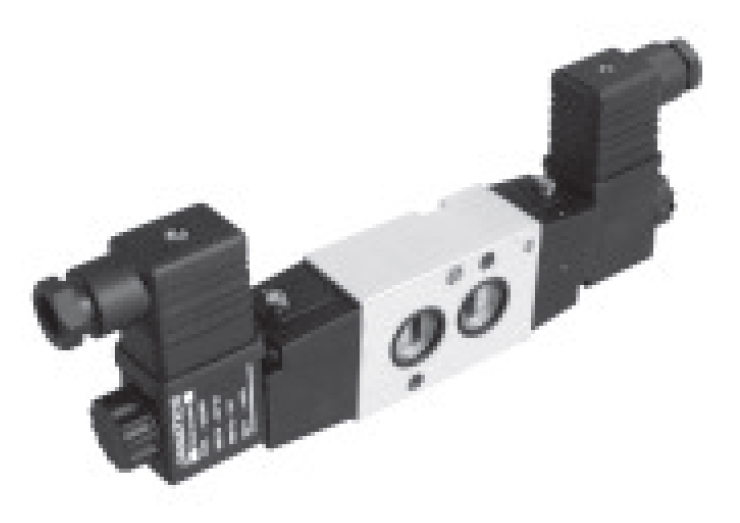

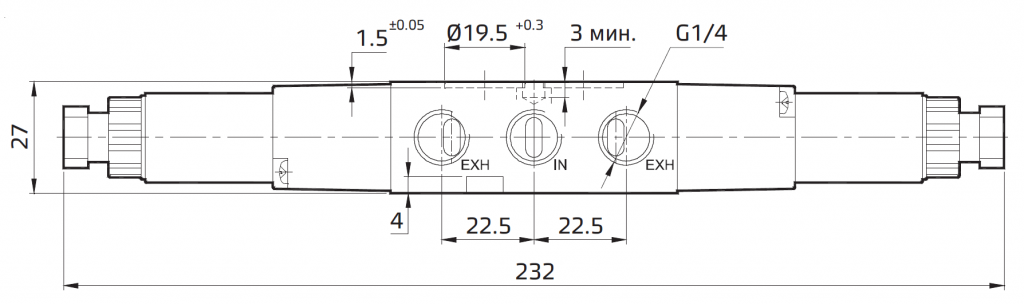

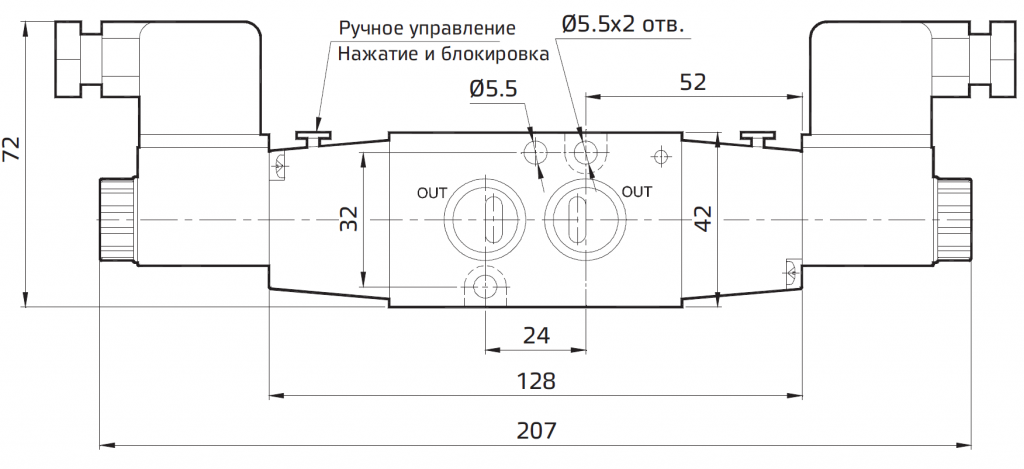

5/2 Пневмораспределитель с двумя катушками
|
№ для заказа |
DS355SS61 |
|
Обозначение |
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение
Порядок заказа
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения| A | 220 B | AC |
|
Q | 110 B | DC |
| B | 110 B | AC | S | 48 B | DC | |
| D | 48 B | AC | W | 24 B | DC | |
| G | 24 B | AC | R | 12 B | DC |
Пример:
a. Номер заказа электромагнитного клапана 5/2 с одной катушкой 24 В пост. тока и кабелем PG — DS355SR61-W .
b. Номер заказа электромагнитного клапана 5/2 с одной катушкой 24 В пост. тока и литым кабелем — DS355SR61-W1 .
2. Электромагнитный клапан + «разъемы со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц
 |
 |
 |
|
||||
|
Напряжение |
Цвет корпуса и индикация | Цвет светодиода | Тип соединения | ||||
| A | 220 B AC |
TO |
 |
R | Красный | 0 |
Кабельн. ввод PG |
| G | 24 B AC |
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|||||
| W | 24 B DC | T1 |
 |
1 |
Литой кабель (длиной 2 метра) |
||
|
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
|||||||
Пример:
Код для заказа электромагнитного клапана 5/2 (1/4 дюйма) с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS355SR61-WT1R1
