Характеристики
Артикул
G1/4
Расход
1000-1100 л/мин
Давление
10 бар
Гарантия
2 года
Пневмораспределитель с поворотной рукояткой на стороне входа, G1/4", ОЦ, 4/3
Описание
2 286.17 ₽/шт
Варианты цен
2 286.17 ₽/шт
В корзину
Пневмораспределитель с поворотной рукояткой на стороне выхлопа, G1/4", ЗЦ, 4/3
Описание
2 286.17 ₽/шт
Варианты цен
2 286.17 ₽/шт
В корзину
Пневмораспределитель с поворотной рукояткой на стороне подачи, G1/4", ЗЦ, 4/3
Описание
2 286.17 ₽/шт
Варианты цен
2 286.17 ₽/шт
В корзину
Пневмораспределитель с поворотной рукояткой на стороне выхлопа, G1/4", ОЦ, 4/3
Описание
2 286.17 ₽/шт
Варианты цен
2 286.17 ₽/шт
В корзину

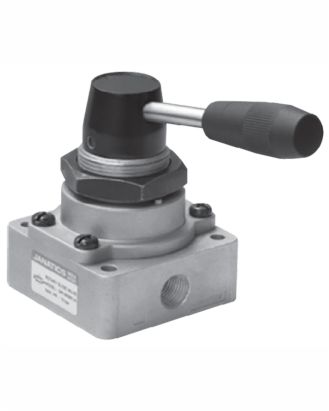

Поворотный пневмораспределитель – G1/4
Особенности
- Легкий поворот рукоятки и точное управление направлением движения исполнительного механизма
- Компактная и легкая конструкция
- Два варианта расположения рукоятки (см. рис. 1 и рис. 2)
- Возможен монтаж как на поверхность, так и в панель
- Высокая пропускная способность
Технические характеристики
|
Модель |
DR19 |
DR11 | |||
|
Размер портов |
G1/4 | ||||
|
Рабочая среда |
Сжатый воздух, фильтрованный, с распыленным маслом | ||||
|
Максимальное рабочее давление, бар |
10 | ||||
|
Рекомендуемое масло для смазки |
ISO VG32 (Servo system 32) | ||||
|
Рабочий угол |
45° (см. рис.1 и 2) | ||||
|
Температура окружающей среды, ⁰C |
от -10 до +60 | ||||
|
Температура сжатого воздуха, ⁰C |
от +5 до +50 | ||||
|
Расход* (1—2, 1—4), л/мин |
1100 |
1000 | |||
|
Материальное исполнение |
Алюминий, сталь, нержавеющая сталь, нитрильный каучук, латунь | ||||
|
Масса, кг |
0,3 | ||||
* Давление на входе 6 бар и перепад давления 1 бар
|
№ для заказа* |
DR195S61-N и DR195S61-T | DR115S61-N & DR115S61 -T | |||
| Тип | 4/3 - С ручным управлением (все линии в нейтральной позиции перекрыты) | 4/3 - С ручным управлением (все линии в нейтральной позиции на выхлоп) | |||
| Символ |
 |
 |
|||
N — рукоятка со стороны входа, T — рукоятка со стороны выходных портов
|
Рабочий сектор рукоятки и направление потока воздуха |
Размер выреза в панели | ||||
| (Рабочий сектор рукоятки со стороны входного порта) DR195S61-N, DR115S61-N | (Рабочий сектор рукоятки со стороны выходных портов) DR195S61-T, DR115S61-T |
|
|||
 |
 |
|
|||
| 1 – вход; 2, 4 – выходы |
1 – вход; 2, 4 – выходы |
Толщина панели: от 3 до 4 мм | |||
| Рис. 1 | Рис. 2 | ||||

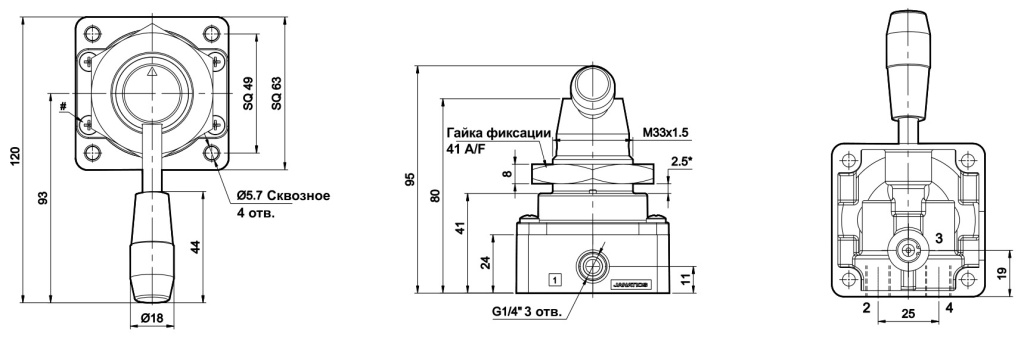

DR195S61-T, DR115S61-N (Рабочий сектор рукоятки со стороны выходных портов)
1 – вход; 2, 4 – выходы; 3 – выхлоп
* Момент затяга винта: от 2,5 до З Нм для резьбы М5х0,8

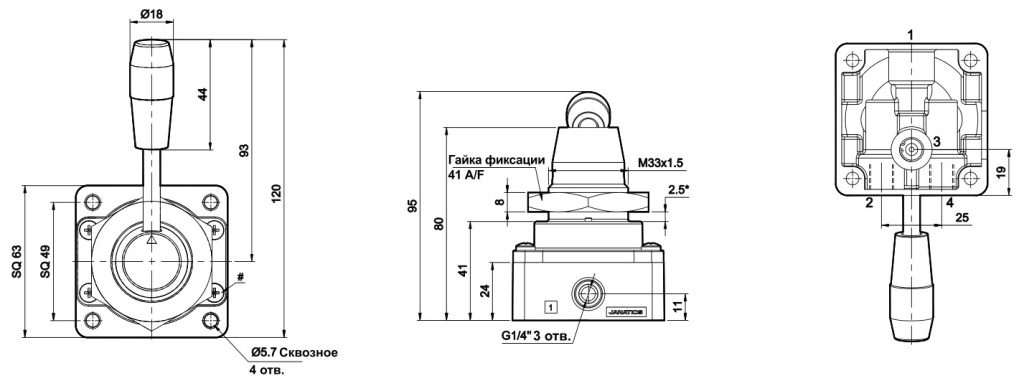

DR195S61-T, DR115S61-T (Рабочий сектор рукоятки со стороны выходных портов)
* Момент затяга винта: от 2,5 до З Нм для резьбы М5х0,8
1 – вход; 2, 4 – выходы; 3 – выхлоп
Осторожно!
Способ управления: перевод рукоятки в ту или иную позицию должен осуществляться энергично и до фиксации.Промежуточные остановки поворота рукоятки между позициями могут привести к неисправности.
Поворачивайте рукоятку только от руки: поворот рукоятки с использованием молотка или другого инструмента, механический привод в виде цилиндра может повредить устройство.
Пример заказа
№ для заказа поворотного пневмораспределителя 4/3 размера -1/4» (сектор рукоятки со стороны входного порта) — DR195S61-N
