Характеристики
Артикул
R1T
Расход
600-6000 л/мин
Давление
15 бар
Гарантия
2 года
1 748.41 ₽/шт
Варианты цен
1 748.41 ₽/шт
В корзину
3 654.86 ₽/шт
Варианты цен
3 654.86 ₽/шт
В корзину
3 654.86 ₽/шт
Варианты цен
3 654.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 748.41 ₽/шт
Варианты цен
1 748.41 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 597.11 ₽/шт
Варианты цен
1 597.11 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
2 874.80 ₽/шт
Варианты цен
2 874.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 748.41 ₽/шт
Варианты цен
1 748.41 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 748.41 ₽/шт
Варианты цен
1 748.41 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
2 612.53 ₽/шт
Варианты цен
2 612.53 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 748.41 ₽/шт
Варианты цен
1 748.41 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

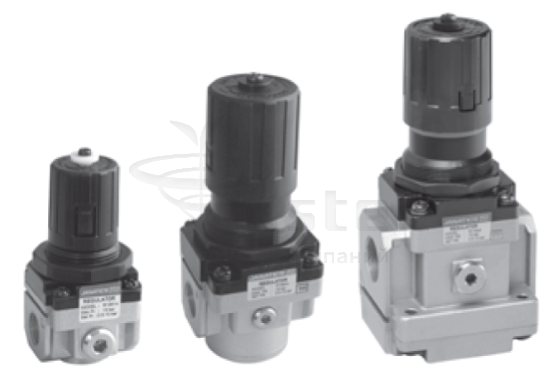

Регулятор с защитой от неумелого обращения – 1/8, 1/4, 3/8, 1/2, 3/4, 1
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Функция
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение и затяните винт на ручке. (Поворот ручки против часовой стрелки позволяет уменьшить давление)
Диам. отверстия под вырез в панели
Модель R17-T
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Графики расхода только для фильтраций 40 мкм и давления 10 бар.
Пример заказа:
регулятор — размер 3/8 (с отверстием G3/8), с диапазоном давления 0,5–7 бар и защитой от неумелого обращения:
№ для заказа: R14623-T.
При заказе регулятора 3/8 будет поставлена наша стандартная мод ель R14624, G3/8 с диапазоном давления 0,5–10 бар.
Особенности
- Соответствует стандарту ISO 6953-1.
- Подходит для панельного и модульного монтажа.
- Неподъемная регулирующая ручка с «Нажатием для блокировки» для фиксации любого заданного давления.
- Мембранный, разгрузочный.
- Давление компенсируется разгруженной тарелкой.
- Компенсация потока в моделях R14, R15 и R17 (с трубкой Вентури) для ускоренного срабатывания.
- Хорошие характеристики потока и регулировки.
- Защита от неумелого обращения (обеспечивается за счет винта на ручке).
Технические характеристики
|
Модель |
R13…T |
R14…T |
R15…T |
R17…T |
R17…T |
|
Среда |
Сжатый воздух — фильтрованный |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Расход (л/мин) @ |
600 | 2500 | 4000 | 5000 | 6000 |
|
Максимальное давление подачи (бар) |
15 | ||||
|
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
|
Монтаж |
Любое положение |
||||
|
Материалы конструкции |
Алюминий, латунь, сталь, ацеталь, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа, манометр |
||||
|
Вес (кг) |
0,15 | 0,40 | 0,90 | 1,4 | 1,3 |
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Функция
- Предотвращает несанкционированный поворот регулятора.
- Настройки выходного давления остаются неизменными. Данные регуляторы обеспечивают дополнительный уровень безопасности. (Установите необходимое давление на выходе и зафиксируйте с помощью винта, чтобы исключить дополнительную настройку.)
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Ослабьте винт, расположенный в верхней части ручки.Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение и затяните винт на ручке. (Поворот ручки против часовой стрелки позволяет уменьшить давление)

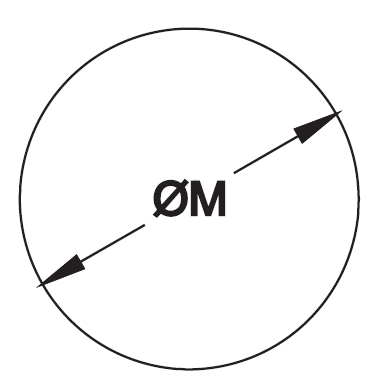

Диам. отверстия под вырез в панели

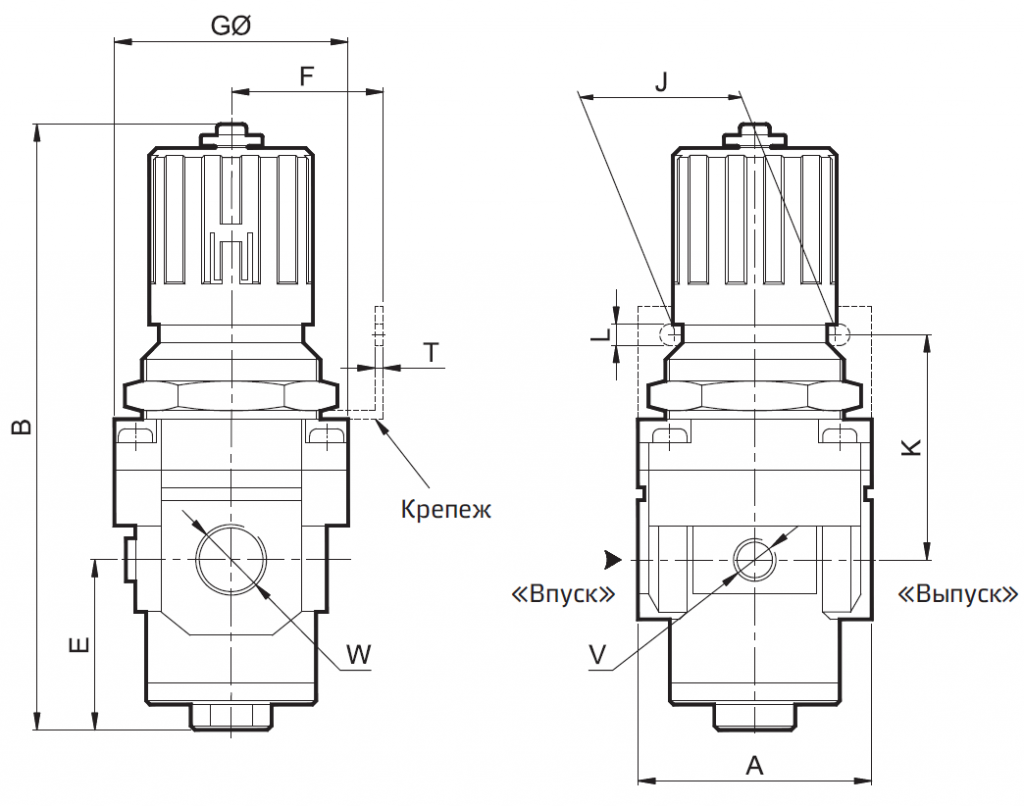

Модель R13, R14, R15-T

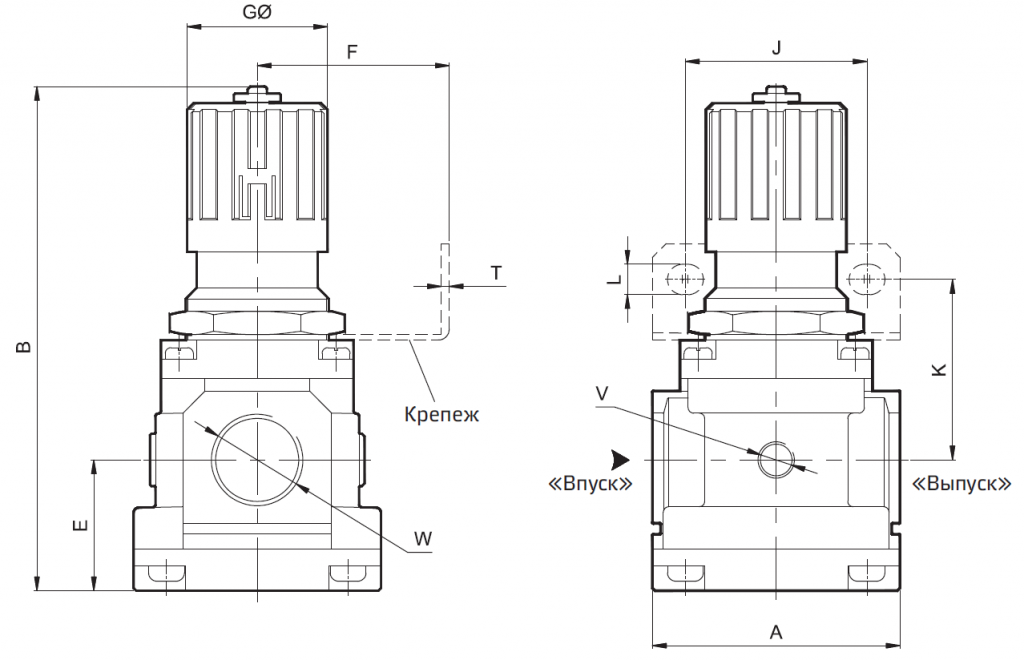

Модель R17-T
| Модель | W | V | A | B | E |
F |
GØ | J | K | L | T |
ØM |
| R13-T |
G1/8, G1/4 |
G1/8 |
SQ 40 | 86 | 13 | 30 | 28 | 28 | 45 | 5,5 | 2 | 31 |
|
R14-T |
G1/4, G3/8 |
G1/8 |
SQ 55 | 142 | 40 | 40 | 40 | 40 | 53 | 6,5 | 2 | 43 |
|
R15-T |
G1/4, G3/8, G1/2 |
G1/8 |
SQ 70 | 170 | 40 | 50 | 51 | 55 | 62 | 8,5 | 2 | 53 |
|
R17-T |
G3/4 |
G1/4 |
SQ 90 | 183 | 47,5 | 70 | 51 | 66 | 65 | 11 | 5 | 53 |
|
R17-T |
G1 |
G1/4 |
SQ 90 | 183 | 47,5 | 70 | 51 | 66 | 65 | 11 | 5 | 53 |

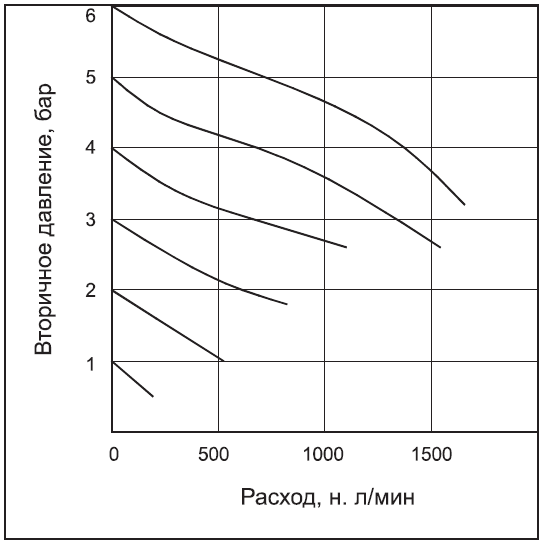

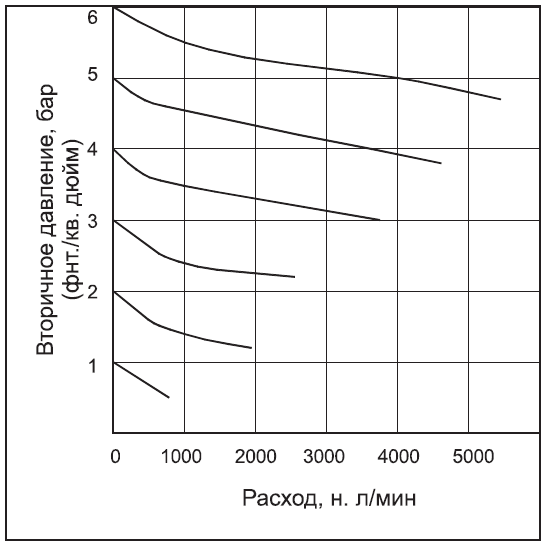

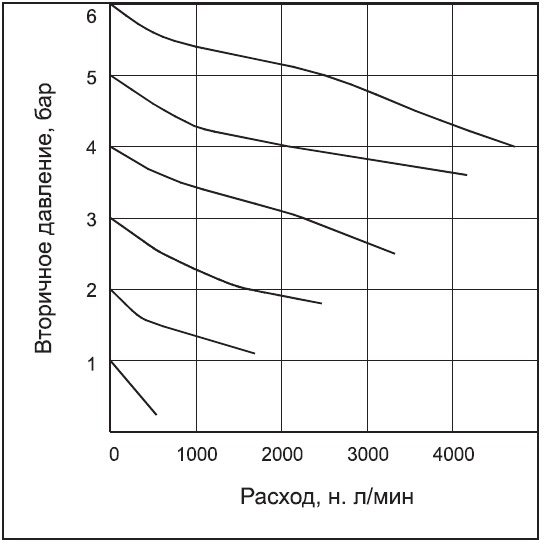

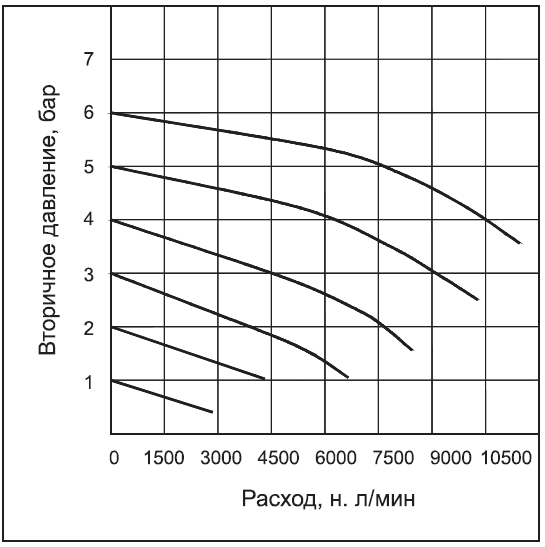

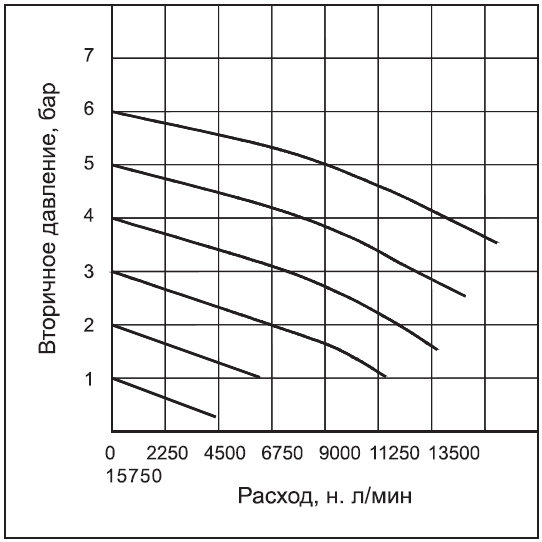

Графики расхода
|
R13614-T |
R14624-T |
 |  |
|
R15634-T |
R176434-T |
 |  |
|
R176534-T |
|
 |
|
Порядок заказа
 |
 |
 |
 |
|
|||
|
Размер корпуса и отверстия |
Фильтрация в мкм | С обратным клапаном | |||||
|
360 361 |
G1/8 G1/4 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) |
T |
Защита от неумелого обращения | ||
|
461 462 |
G1/4 G3/8 | ||||||
|
561 562 563 |
G1/4 G3/8 G1/2 | ||||||
| 764 |
G3/4 | ||||||
| 765 |
G1 |
||||||
регулятор — размер 3/8 (с отверстием G3/8), с диапазоном давления 0,5–7 бар и защитой от неумелого обращения:
№ для заказа: R14623-T.
При заказе регулятора 3/8 будет поставлена наша стандартная мод ель R14624, G3/8 с диапазоном давления 0,5–10 бар.
